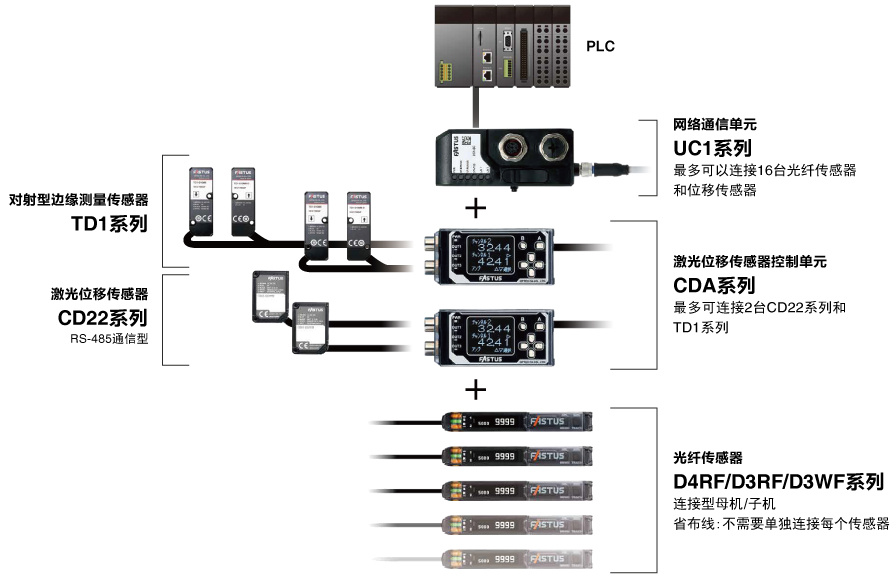

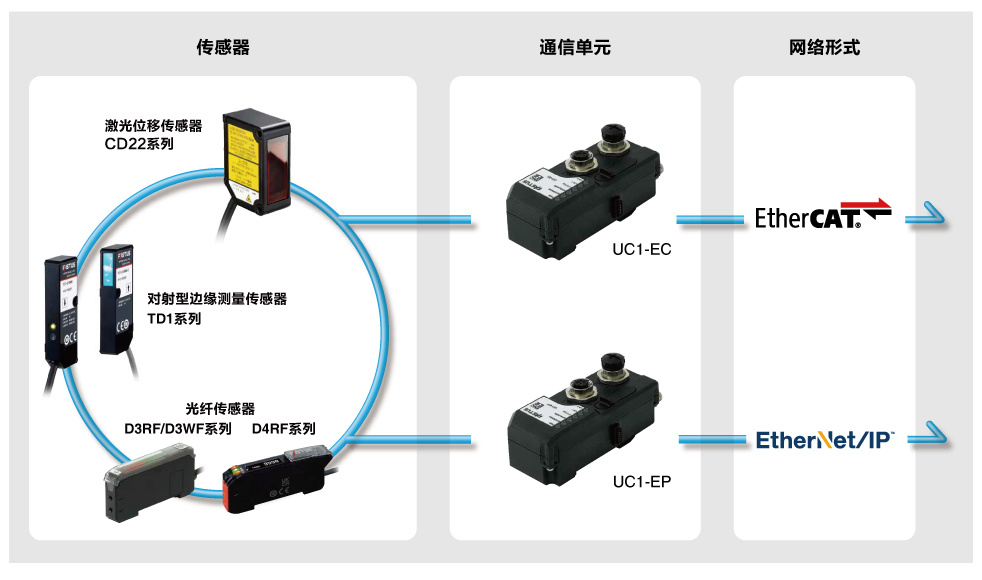

UC1系列可将各种传感器连接到各种网络
可将光纤传感器和激光位移传感器混合连接
UC1系列可连接光纤传感器D4RF/D3RF/D3WF系列。
另外，如果使用激光位移传感器放大器单元CDA系列，则可连接激光位移传感器CD22系列与对射型边缘测量传感器TD1系列。
可混合连接多种传感器。
关联产品
可选购件
关键词:- 传感器
- 通信单元
- UC1 系列
| 型号 | UC1-EC | ||
| Ether CAT规格※1 | 版本 | Ether CAT Slave | |
| 适合规格 | IEEE 802.3u | ||
| 节点间距离 | Max.100m | ||
| 传输速度 | 100M Baud | ||
| 电缆线 | STP 5类以上 | ||
| 对应功能 | 过程数据通信、信箱通信(对应CoE) | ||
| 连接传感器 | 可连接机型 | D4RF※2/D3RF/D3WF系列连接型母机及子机 激光位移传感器控制单元CDA系列母机及子机 |
|
| 连接台数 | Max.16台※3(CDA可同时连接2台传感器) | ||
| 连接形式 | 5针连接器(作为连接端单元功能) | ||
| 指示灯 | 电源指示灯：绿色(PWR) | ||
| 报警指示灯：红色/绿色(ERR) | |||
| 运行指示灯：红色/绿色(RUN) | |||
| 动作指示灯：绿色(SYSTEM) | |||
| PORT1指示灯：绿色(L/A1) | |||
| PORT2指示灯：绿色(L/A2) | |||
| 数据传输 | PDO通信(发送：max.120byte、接收：max.36byte) | ||
| SDO通信 | |||
| 型号 | UC1-EP | |
| EtherNet/IP规格 | 版本 | EtherNet/IP |
| 认证规格 | CT16 | |
| 适合规格 | IEEE 802.3u | |
| 节点间距离 | Max.100m | |
| 传输速度 | 10/100Mbps | |
| 电缆线 | STP 5类以上 | |
| 对应功能 |
隐式数据声明(Implicit message Class 1) 显式数据声明(Explicit message Class 3， UCMM) IP地址冲突(ACD：Address Conflict Detection) 设备级环网(DLR：Device Level Ring) IP地址设定(固定IP、DHCP、BOOTP) |
|
| 连接数量 | 8 | |
| 连接传感器 | 可连接机型 | D4RF※2/D3RF/D3WF系列连接型母机及子机 激光位移传感器控制单元CDA系列母机及子机 |
| 连接台数 | Max.16台※3(CDA可同时连接2台传感器) | |
| 连接形式 | 5针连接器(作为连接端单元功能) | |
| 指示灯 | 电源指示灯：绿色(PWR) | |
| 网络状态指示灯：红色/绿色(NS) | ||
| 设备状态指示灯：红色/绿色(MS) | ||
| 动作指示灯：绿色(SYSTEM) | ||
| PORT1指示灯：绿色(L/A1) | ||
| PORT2指示灯：绿色(L/A2) | ||
| 数据传输 | 隐式数据声明(Implicit message。发送：Max.40byte， 接收：4byte) | |
| 显式数据声明(Explicit message) | ||
※1. EtherCAT是德国BECKHOFF公司的注册商标。
※2. 在本机中使用D4RF，UC1-EC的软件版本必须是V1.1.0以后的版本，UC1-EP是V1.2.0以后的版本。
※2. 关于V1.0.9或V1.1.9以前的产品，请咨询我司。
※2. 另外，软件版本在产品标签中有标记。
※3. D4RF/D3RF/D3WF的使用环境温度和最大连接台数如下。
| 使用环境温度 | -25~+55℃ | -25~+50℃ | -25~+45℃ |
| D4RF最多连接台数 | 1~2台 | 3~5台 | 6~16台 |
| 使用环境温度 | -25~+55℃ | -25~+50℃ | -25~+45℃ |
| D3RF/D3WF最多连接台数 | 1~3台 | 4~8台 | 9~16台 |
共通参数
| 型号 | UC1-EC/UC1-EP | |
| 额定值 | 电源电压 | DC12~24V±10% |
| 消耗电流 | Max.3W | |
| 保护电路 | 逆接保护 | |
| 电路稳定时间 | 1.5s以下 | |
| 耐环境性 | 使用环境温度/湿度 | -25~+55℃/35~85%RH(无结露、结冰) |
| 存储环境湿度/湿度 | -40~+70℃/35~85%RH(无结露、结冰) | |
| 抗震动 | 10~55Hz、双振幅1.5mm、X,Y,Z各方向2小时 | |
| 耐撞击 | 500m/s²(约50G)、X,Y,Z各方向3次 | |
| 防护等级 | IP50 | |
| 适用法令 | EMC | EMC指令(2014/30/EU) |
| 环境 | RoHS指令(2011/65/EU) 、中国RoHS(指令第32号) | |
| 适用规格 | EN 61000-6-2、EN 55011 | |
| 内部规格 | 耐噪音：Feilen Level 3 clear | |
| 安装 | 35mm DIN导轨(可导电) | |
| 材质 | PC | |
| 附带品 | 使用说明书、保护盖、终端固定支架×2个 | |
