OPTEX奥泰斯 GT-slim系列 超小型内置型非接触式温度计
非常适合用作温度开关
ø14 （M12） × 28 mm 的超紧凑头部
- 作简单，易于与温度控制器等连接。
- 耐环境、IP65、120°C 传感器头
- 高速响应时间：30 毫秒
-
最适于设备集成节省空间，世界最小尺寸
φ14 （M12） × 32 mm 的超紧凑头部和极其小型化的放大器使其成为设备集成和温度开关的理想选择。
-
高速响应
响应时间 30 毫秒。 可以进行快速测量。
-
优异的耐环境性
高度防水的 IP65 和 120°C 的耐热传感器头可以应对设备内部的恶劣环境。
应用
-
片材粘合过程中的温度控制
规格和标准价格
| 型 | GTS-LT15L 系列 | |
|---|---|---|
| 测量温度范围 | -40~+500°C | |
| 测量视场 | φ20 毫米/300 毫米（15：1） | |
| 光学 | 硅透镜 | |
| 检测元件和波长 | 热电堆 8~14μm | |
| 响应时间 | 30 毫秒/90% | |
| 测量精度* （1 ε ≈ 1.0） | ±1.5°C 或 ±1.0%（以较大值为准） | |
| 再现性 | ± 0.75°C 或 ±0.5%（以较大值为准） | |
| 发射率 （ε） 校正 | 0.95 固定 | |
| 电源电压 | DC12-24V 直流 | |
| 模拟输出 | 4-20 毫安 | |
| 输出 Inbee Dance | 250 Ω或更低 | |
| 预热时间 | 10 分钟 | |
| 耐环境性 | 防护等级 | IP65 防护等级 |
| 环境温度 | 传感器头：-20 至 +120°C，放大器：-20 至 +75°C | |
| 环境湿度 | 10% 至 95%（非冷凝） | |
| 储存温度 | -40〜+85°C | |
| 适用法律和法规 | 电磁兼容 | EMC 指令 （2014/30/EU） |
| 环境 | RoHS 指令 （2011/65/EU）、中国 RoHS （第 32 号法令） | |
| 电缆长度 | 磁头到放大器 3m 放大器到电缆 尖端 0.5m |
|
| 电缆直径 | 鼓头到放大器 2.8mm放大器到电缆 尖端 4.3mm |
|
| 大小 | 传感器头：φ14 （M12） × 32mm 放大器 ：35×12×7mm |
|
| 材料 | 传感器头：SUS | |
| 质量 | 90 克 | |
* 标准使用条件为 23°C±5°C
● 由于产品改进，部分规格如有更改，恕不另行通知。 感谢您的理解。
测量视场图单位：mm
-
GTS-LT15L 系列
-
GTS-LT15L+CF 镜头 （ACCT-CF）
可选配件
-

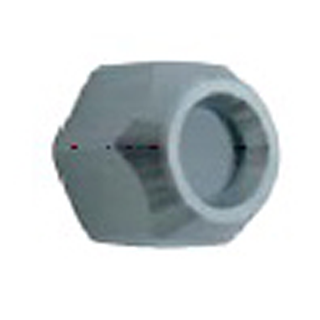

CF 镜头 ACCT-CF
通过将其安装在传感器头的前部，可以将测量视野更改为微小的点。
-

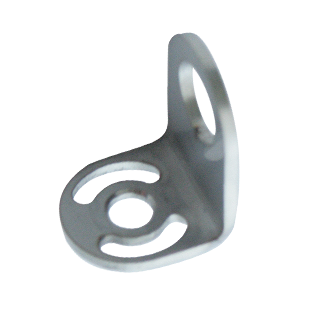

传感器头安装支架 ACCT-FB
这是固定传感器头的金属配件。
-

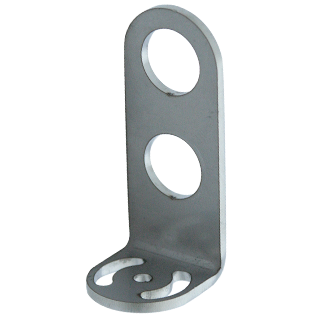

双头安装支架 ACCT-FB2
这是一个可以固定传感器头和激光刻印机的金属配件。
-

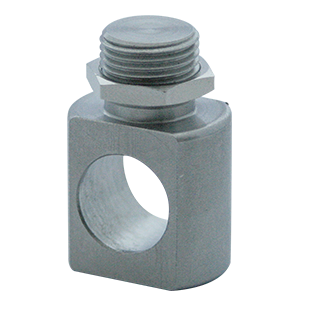

螺栓安装支架 ACCT-MB
这是一个可以用 M12 螺栓固定的传感器头安装支架。
-

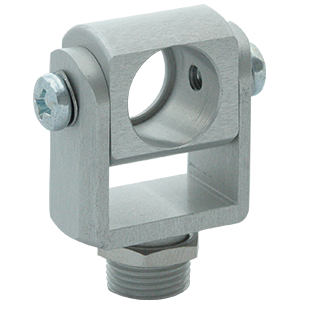

可调角度螺栓安装支架 ACCT-MG
这是一个可以在两个方向上调整的 M12 螺栓安装支架。
-

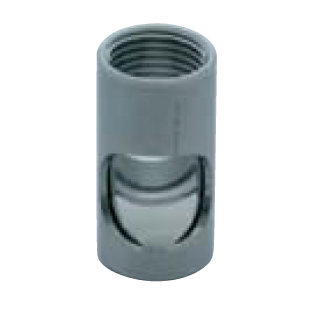

直角镜 ACCT-RAM
测量区域的方向可以改变 90 度。
-

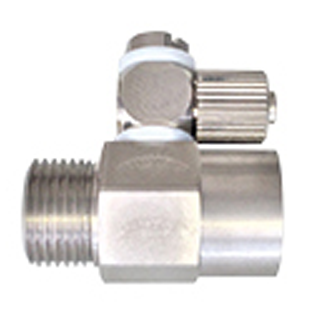

排风口 CS-AP1
标准价格 15,400 日元（不含税）
通过在镜头表面吹气，可以防止灰尘、污垢等的粘附。
空气流量：2~10l/min
环境温度：0~100°C
*1 请务必使用仪表化空气供
气。
*2 空气喷涂开始后，指示值可能会
立即发生变化。
等
到传感器温度稳定后再测量温度。
*3 始终吹气。
*4 它不能用于冷却传感器。 -

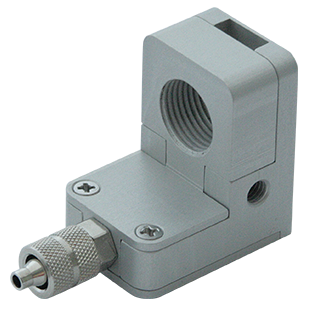

侧向吹扫式排风口
DA9ACCT-APL这是一种将空气吹到侧面的空气吹扫管。 当您想避免空气撞击工件时，这是有效的。
* 与 CF 镜头一起使用时，请使用带有专用 CF 镜头的套装
类型。
（ACCT-APLCF）
尺寸
-
传感器头
-
放大器单元
-
CF 镜头 ACCT-CF
-

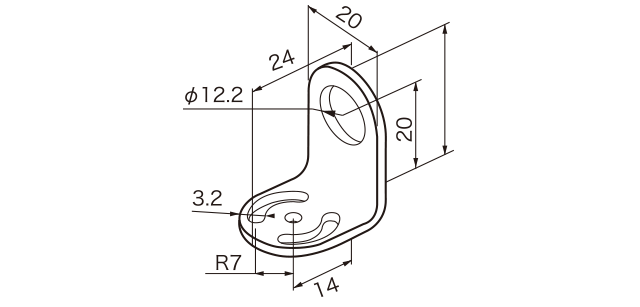

传感器头安装支架 ACCT-FB
-
双头安装支架 ACCT-FB2
-
螺栓安装支架 ACCT-MB
-
可调角度螺栓安装支架 ACCT-MG
-
直角镜 ACCT-RAM
-

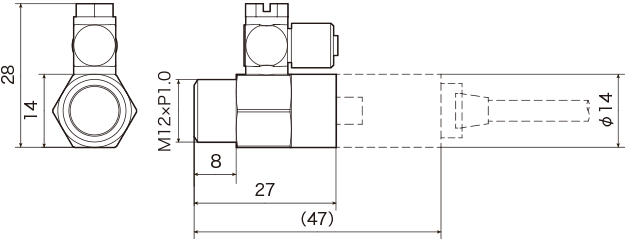

排风口 CS-AP1
-

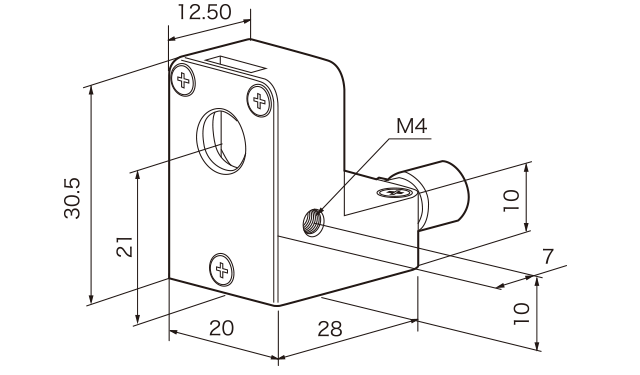

侧向吹扫式排风口 DA9ACCT-APL

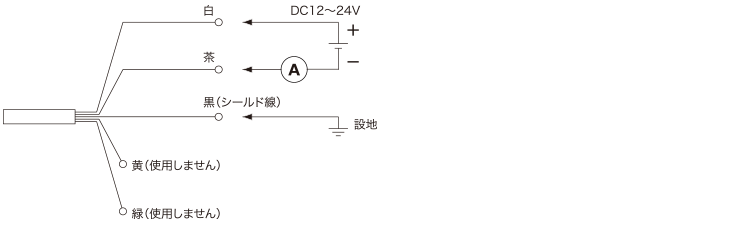

接线图
测量区域计算器
测量区域计算器
通过输入与待测物体的距离，系统会自动计算每个模型的测量面积。
选择模型，输入测量距离，然后单击计算按钮。
* 显示的测量区域的数值不能完全保证。
* 测量区域是光学响应为 90% 的测量直径。 待测物体的尺寸必须足够大于测量区域。
■ 校准服务
该系列的非接触式温度计在德国制造。 校准基于德国的可追溯性系统，并由制造商进行校准。 我们还会在购买后进行定期校对（收费）。 对于定期校对，我们建议您每 1 年校准一次。 此外，如果您申请校准证书，我们将为您提供一套两项：“校准证书（包括学术记录）”和“可追溯性系统图”（收费）。 另外，请注意，大约需要 2 个月的时间才能交付。
关于校准程序
如果您想申请校准，请联系购买该产品的经销商。
校准费用和交货时间因型号而异，因此请联系我们的经销商。
（请注意，某些型号不符合校准服务的条件。
■ 关于维修
产品保修
制造商的产品保修期为自购买之日起一年。
关于可修复模型
当前产品和尚未完成售后服务的停产产品的信息符合条件。
关于维修请求和维修开始前的流程
如果您想要求维修，请联系购买该产品的我们的经销商。
1. 收到实际产品后，我们将在制造商（德国）处检查状况并提交维修报价。
2. 请联系我们以确认是否已进行维修。
3. 我们将在收到您的维修通知后立即开始维修。
4. 如果不需要维修，我们将退回。
■ 使用注意事项
常见注意事项
・使用前请务必阅读使用说明书。
・本仪器不是温度计。 它不能用于医疗实践。
环境温度的突然变化会导致测量值出现误差。 使用它，使其不会受到温度突然变化的影响。
・请勿在产生强电磁波的物体附近或腐蚀性或爆炸性气体中使用。
・请勿使用额定电源以外的任何设备。 如果仪器与非 12V 至 24V 直流电压一起使用，可能会导致仪器损坏、短路、火灾或受伤。
・请勿接触被测物。 本仪器为非接触式温度计。 如果它与高温部件接触，可能会导致变形、修复或错误。
难以衡量的案例
・测量测量表面靠近镜面的物品时，例如有光泽的金属。
* 请通过安装或涂装可选产品 HB-250 进行消光后测量。
* 也有可以测量镜面和光泽表面的型号。 （GT-3M/GTL-3M 系列）
・透过玻璃进行测量时。
关于激光 [对象商品： 仅限配备激光刻印机的商品和可选商品]
本仪器使用符合 JIS C6802 的 2 类激光。
* 请按照本机附带的警告标签的内容使用。
关于导出
关于激光警告指示
根据出口目的地国家/地区的法律和标准，产品的规格可能略有不同，因此请提前确认。 或者，您可以联系我们。
关于 CE 标志
Optex FA 非接触式温度计的所有系列均提供符合 CE 标准的产品。
