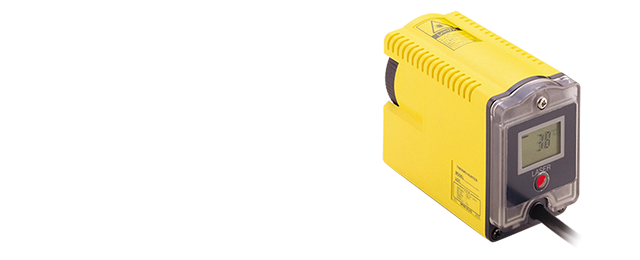

OPTEX奥泰斯 BA系列 带集成传感器放大器的非接触式温度计
测量温度范围：0~500°C
集成传感器放大器
- 同类首创，集成数字显示屏
- 配备同轴激光打标机
- 2 种模拟输出
-
高速响应
实现 100 毫秒 / 90% 的响应时间。 可以进行快速测量。
-
紧凑的机身，集成传感器和放大器
紧凑的设计，带有集成的传感器和放大器部分。 它不限制安装位置。 它是一种可以测量、输出、显示和设置的一体化类型。
-
同类首创，集成数字显示屏
BA 系列是同类产品中第一款具有集成数字显示器的产品。 在传感器的安装位置，您可以检查每项功能的设置和温度显示，您可以自行设置或在生产线运行时更改设置。
-
远距离的点测量
根据被测物体的大小和测量距离，我们备有长距离光斑型（BA-30型）和窄场测量型（BA-06型）两种。 此外，视场同轴激光刻印机可实现对小目标物的远距离精确测量。
-
轻松的发射率校正：示教功能
输入温度后，它配备了 TEACH 功能，可以自动计算和存储发射率。 可以大大减少设置所需的工时。
-
配备同轴激光打标机
视场同轴激光打标机用于指向测量视场的中心。 它可以精确对准，并且易于安装。
* 标记将在大约 20 秒后自动关闭。
-
2 种模拟输出
产品阵容包括可轻松连接到面板仪表的电压输出型和适合远距离传输的电流输出型。 您可以在选择模型时选择它。
*仅限 BA-30TA-S / BA-06TA-S、BA-30TV-S / BA-06TV-S
-
内置输出缩放功能
模拟输出的温度范围可以自由设置。
*仅限 BA-30TA-S（A） / BA-30TA-S / BA-30TV-S
型号描述
规格和标准价格
| 型 | BA-30TA-S（A） | BA-30TA-S 系列 | BA-30TV-S 系列 | BA-06TA-S 系列 | BA-06TV-S 系列 | BA-30TC < 退市产品 > |
BA-06TC <停产产品> |
|
|---|---|---|---|---|---|---|---|---|
| 测量温度范围 | 0~100°C （显示 -20~120°C） |
0 至 +500°C（显示：−20 至 +520°C） | ||||||
| 测量视场 | φ30mm/1000mm （参考测量视野图） |
φ6mm/200mm （参考测量视野图） |
φ30mm/1000mm （参考测量视野图） |
φ6mm/200mm （参考测量视野图） |
||||
| 光学 | 硅透镜 | |||||||
| 检测元件和波长 | 热电堆 8~14μm | |||||||
| 响应时间 | 100 毫秒/90% 响应 | 500 毫秒/90% 响应时间 | ||||||
| 测量精度*1 （ε≈1.0） |
读数：±1°C*1 | 0 至 200°C：±2°C、201°C~：读数的 ±1%*1 | ||||||
| 再现性 | ±1°C | |||||||
| 发射率 （ε） 校正 |
0.10~1.20（0.01/1 步长） | |||||||
| 显示分辨率 | 1°C（主机背面数字显示） | |||||||
| 电源电压 | 直流12〜24V±10% | |||||||
| 电流消耗 | 150 mA 或更低（最大负载时） | |||||||
| 模拟 | 输出 | 4-20mA， 可扩展 |
1毫伏/°C | 4-20mA， 可扩展 |
1毫伏/°C | - | ||
| 分辨率 | 0.2°C | - | ||||||
| 继电器输出 | - | Photo MOS： 350 mA、100 VDC 或更低（1 个输出） |
||||||
| 输出更新时间 | - | 50 毫秒 | ||||||
| 功能 | 瞄准功能：视场同轴激光刻印机 2 类 （IEC/JIS/FDA*2） 轻松发射率校正：TEACH 功能 响应时间选择（DELAY）功能：1（0.1 秒）~ 200（约 10 秒） |
|||||||
| 耐环境性 | 防护等级 | IP65 防护等级 | ||||||
| 环境温度 | 0〜+50°C | |||||||
| 环境湿度 | 35~85%Rh （无冷凝） | |||||||
| 储存温度 | −10〜+60°C | |||||||
| 抗振性 | 3G（20〜50Hz、IEC 60068-2-6） | |||||||
| 适用法律和法规 | 电磁兼容 | EMC 指令 （2014/30/EU） | ||||||
| 环境 | RoHS 指令 （2011/65/EU）、中国 RoHS （第 32 号法令） | |||||||
| 安全 | FDA 法规（21 CFR 1040.10 和 1040.11）（与第 56 号激光通知不同时除外） | |||||||
| 适用标准 | EN 61326-1、IEC 60825-1 标准 | |||||||
| 材料 | 戒指盒： 玻璃填充 PBT， 背面： PSF， 盖板： PC | |||||||
| 质量 | 约 350 克（包括电缆） | 约 360 克（包括电缆） | ||||||
| 标准配件 | 1 个安装支架×，2 个安装螺钉 （M4） × | |||||||
| 标准价格（不含税） | 148,500 日元 | 137,500 日元 | 99,000 日元 | |||||
*1 环境温度 23±5°C，环境温度波动 ±1°C/小时 根据我们的校准条件
*2 根据 FDA 第 56 号激光公告，根据 IEC 60825-1：2014 标准，它被归类为 2 类。
● 由于产品改进，部分规格如有更改，恕不另行通知。 感谢您的理解。

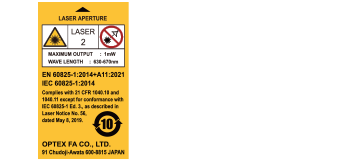

关于激光
-
本仪器使用符合 JIS C6802 的 2 类激光。
* 请按照本机附带的警告标签的内容使用。

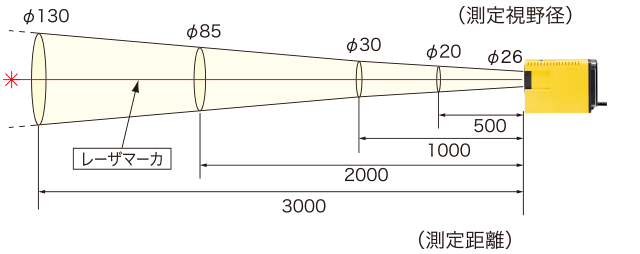

测量视场图单位：mm
-
BA-30TA-S（A） / BA-30TA-S / BA-30TV-S
-
BA-06TA-S / BA-06TV-S
* 激光刻印机指向测量区域的中心。
* 测量区域范围是光学响应为 90% 的测量直径。
* 被测物体的尺寸必须比上图大。
运营单位名称
可选配件
-
排风环 BA-AP1
标准价格 基本价格：13,200 日元（不含税）
通过在镜头表面吹气，可以防止灰尘和污垢粘附在其上。
-

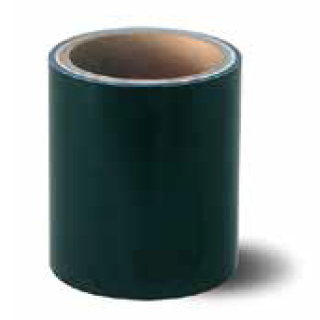

非接触式温度计黑体胶带 HB-250
标准价格 5,500 日元（不含税）
当施加到发射率未知或有光泽的物体表面时，发射率为 0.95，可实现精确的非接触式温度测量。 使用前将发射率设置为 ε = 0.95。 它由耐热材料制成，最高可达 250°C。
总面积：60mm×2000mm
排风环 BA-AP1
-

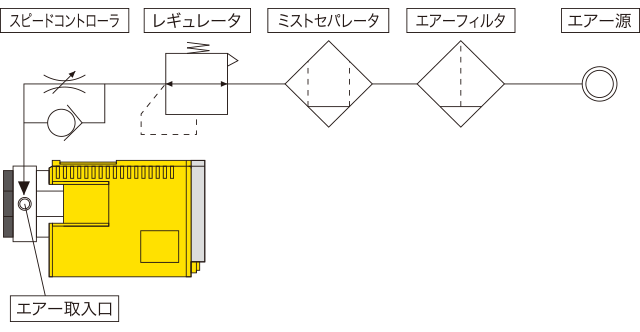

管道示例
规范
| 气压 | 0.2Mpa （2kgf/cm2） 或更低（仅限于仪表空气） |
|---|---|
| 空气流量 | 50~150N /分钟 |
| 环境温度 | 0~50°C |
| 工作空气温度 | 0~50°C |
| 管道连接直径 | 克（PF）1/8 |
| 质量 | 约 90 克 |
| 材料 | 铝 |

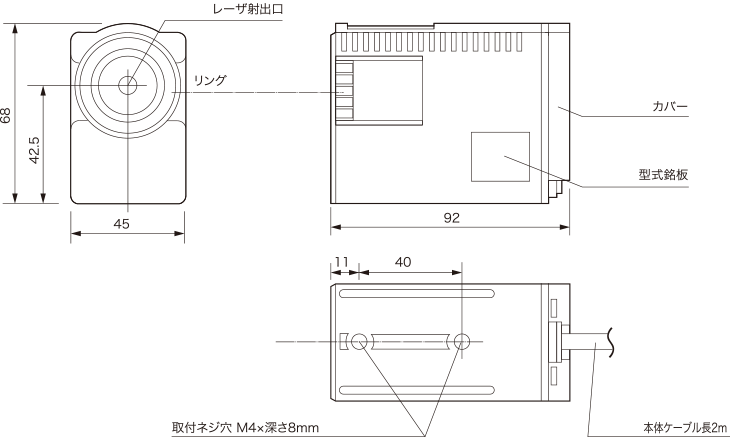

尺寸
-
物质
-
主机安装支架（附件）
-
排风环 BA-AP1

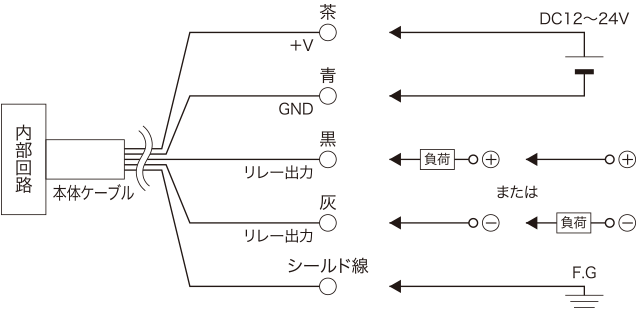

接线图
BA-30TA-S / BA-06TA-S、BA-30TV-S / BA-06TV-S
-
-
连接时的注意事项
1. GND 和模拟输出 （-） 在内部连接。 请注意，如果电压施加不正确，将发生短路。
2. 使用输入阻抗为 100 kΩ 或更高的仪表连接模拟输出。 （仅限 BA-30TV / BA-06TV）
3. 将电流输出型 （BA-30TA / BA-06TA） 的模拟输出连接到仪表等时，请连接 250 Ω 或更小的负载电阻*1。
4. 请勿将模拟输出 （-） 连接到 GND 等。 将发生错误。
5. 模拟输出不应与其他输出线短路。
6. 输入/输出线和电源线的布线、与高压线的并联布线以及使用相同的管道可能会因 EMI 噪声而导致故障，因此请单独使用屏蔽线或金属导管。
BA-30TC / BA-06TC
测量区域计算器
通过输入与待测物体的距离，系统会自动计算每个模型的测量面积。
选择模型，输入测量距离，然后单击计算按钮。
* 显示的测量区域的数值不能完全保证。
* 测量区域是光学响应为 90% 的测量直径。 待测物体的尺寸必须足够大于测量区域。
■ 校准服务
Ooptex FA 的非接触式温度计使用标准仪器进行校准，该仪器根据我们的可追溯性系统追溯到国家标准。 我们还会在购买后进行定期校对（收费）。 对于定期校对，我们建议您每 1 年校准一次。 此外，如果您申请校准证书，我们将为您提供一套三项：“校准证书”、“校准证书”和“可追溯性系统图”（收费）。
校准证书
校准记录
可追溯性系统图关于支持校准的模型
我们可以提供校准和校准证书。
（请注意，某些型号不符合校准服务的条件。 ）
关于校准程序
如果您想要求校对，请向您购买产品的经销商下订单。
关于校对费用
| 型号*1 | 校准费 | 校准证书发行费*2 | 配送时间*3 |
|---|---|---|---|
| BA 系列 | 16,500 日元 （不含税） | 11,000 日元 （不含税） | 约 4 周 |
- *1 校准证书的内容为“校准证书、校准证书和可追溯性系统图表”三项。
- *2 如果在校对时需要维修，我们将单独与您联系以告知交货日期。 此外，还需要另外支付维修费用。
■ 关于维修
产品保修
制造商的产品保修期为自购买之日起一年。
关于可修复模型
适用于当前产品以及未因停产产品信息而终止售后服务的产品。
关于维修请求和维修开始前的流程
如果您想要求维修，请联系购买该产品的我们的经销商。
1. 收到实物后，我们将检查状况并提交维修报价。
2. 请联系我们以确认是否已进行维修。
3. 我们将在收到您的维修通知后立即开始维修。 （交货时间：通常为 4 周）
4. 如果不需要维修，我们将退回。
关于交货时间
通常，这将是 4 周（在客户联系我们开始维修后）。 如果不修复，那就更快了。 ）
关于维修费用
・维修费用如下。
[维修费用] = [基本费用] + [维修价格] + [零件费用（更换主要零件时）]
・ 当我们收到维修后的产品并正式发布报价时，将收取基本费用（不含税 3,000 日元）。
・ 基本费用在我们公司作为确认工作费收取，即使在估价后没有进行维修。
・费用会根据更换的维修零件数量而有所不同。 以下是更换一个主要部件时的最低价格。
| 型号*1 | 基本费用 | 维修价格 | 组件成本 | 其他 |
|---|---|---|---|---|
| BA 系列 | 3,000 日元 （不含税） | 32,000 日元 （不含税） | 6,000 日元（不含税）~ | - |
■ 使用注意事项
常见注意事项
・使用前请务必阅读使用说明书。
・本仪器不是温度计。 它不能用于医疗实践。
环境温度的突然变化会导致测量值出现误差。 使用它，使其不会受到温度突然变化的影响。
・请勿在产生强电磁波的物体附近或腐蚀性或爆炸性气体中使用。
・请勿使用额定电源以外的任何设备。 如果仪器与非 12V 至 24V 直流电压一起使用，可能会导致仪器损坏、短路、火灾或受伤。
・请勿接触被测物。 本仪器为非接触式温度计。 如果它与高温部件接触，可能会导致变形、修复或错误。
难以衡量的案例
・测量测量表面靠近镜面的物品时，例如有光泽的金属。
* 请通过安装或涂装可选产品 HB-250 进行消光后测量。
* 也有可以测量镜面和光泽表面的型号。 （GT-3M/GTL-3M 系列）
・透过玻璃进行测量时。
关于导出
关于激光警告指示
根据出口目的地国家/地区的法律和标准，产品的规格可能略有不同，因此请提前确认。 或者，您可以联系我们。
关于 CE 标志
Optex FA 非接触式温度计的所有系列均提供符合 CE 标准的产品。
