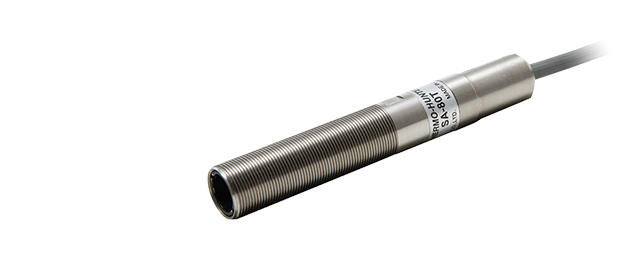

OPTEX奥泰斯 SA-80系列 支持IO-Link的非接触式温度计气缸型
相关产品
OPTEX奥泰斯 SA-80系列 支持IO-Link的非接触式温度计气缸型
测量温度范围：0~+400°C 实现
100ms/90% 的高速响应。
- IP67 防护等级，防尘防水
- 抗噪 4-20mA 模拟输出
- 区域尺寸直径 80 mm / 距离 500 mm 的宽设置
-
添加模型
添加了 IO-Link 类型
-
耐环境防护等级：IP67
・防水功能符合 IP67 标准，灰尘和水不会进入内部。
・耐热性可在最高 +70°C 环境温度下使用。
・使用 SUS 机身和硅胶镜头，使其具有抗噪性、准确的温度测量和稳定的运行。
-
圆柱形有助于节省空间
M18 圆柱形使其可以安装在设备的有限空间内。
-
高速响应
响应时间：100ms/90% 响应。
它旨在能够处理高速线路。 -
模拟输出
抗噪 4-20mA 模拟输出。
-
宽焦和长焦
设置宽，区域尺寸直径为 80 毫米/距离为 500 毫米。
添加了 IO-Link 兼容型号
-
非接触式温度计支持 IO-Link 通信。

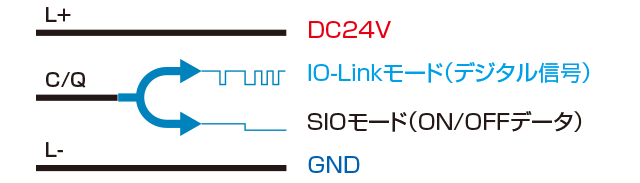

IO-Link 通信允许在 PLC 层和设备层进行一对一的双向串行通信。
因此，PLC 可以随时监控物体的温度数据。
- 可通过 IO-Link 获取的传感器信息
- 过程数据
● 物体
温度 ●
物体的上限和下限 保持值
●
温度计的内部温度等 - 服务数据
● 发射率
● 响应时间
● 定时器功能
● 正常运行时间等 - 事件
● 维护
消息
● 异常消息等（
校准错误、
高温异常、低温异常）

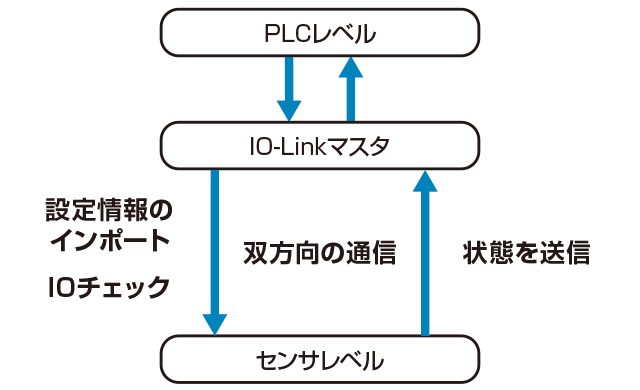

简单的传感器配置和状态监测
-
IO-Link 可在 PLC 层和传感器层实现一对一的双向串行通信。 这意味着您可以从 PLC 对传感器进行批量配置和 IO 检查，或者在更换传感器时从 IO-Link 主站导入配置信息。
此外，如果传感器中存在断线等问题，还可以设置错误显示。 因此，可以减少设备启动和维护时间，并可以执行传感器级预测性维护。 -
使用 IO-Link 简化设备作
-

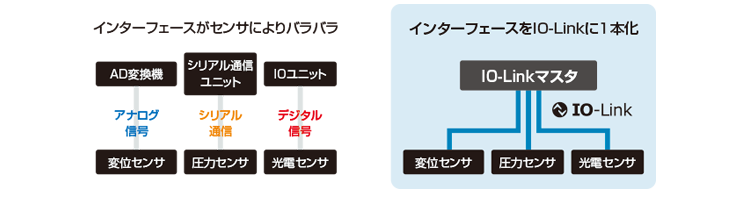

有助于节省控制柜中的空间
通过将 IO 信号、模拟设备和串行设备转换为 IO-Link，可以将输入设备组合成一个 IO-Link 主站。
也可以连接传统的 IO 设备。
可以使用标准传感器电缆
-
标准的 3 线非屏蔽电缆可用于 IO-Link 通信，无需专用通信电缆。
-
-
应用
-

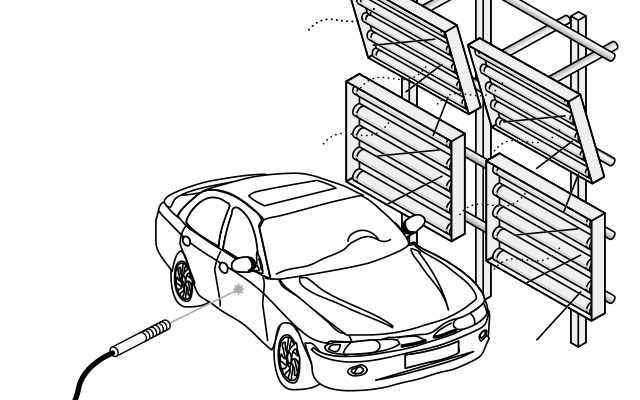

汽车油漆表面的温度控制
-
发动机和驱动装置的温度控制
-
加工和成型管理期间的温度控制
-
规格和标准价格
| 型 | 电子产品SA-80T-2A（日）※1 | 电子产品SA-80T-4A（J）※1 | 电子产品SA-80T-4IO | |
|---|---|---|---|---|
| 测量温度范围 | 0〜+200°C | 0~+400°C | 0~+400°C | |
| 测量视场 | φ80/500毫米 | |||
| 光学 | 硅透镜 | |||
| 检测元件和波长 | 热电堆 8~14μm | |||
| 响应时间 | 100 毫秒/90% 响应 | |||
| 测量精度*2 | 0~200°C： ±2°C 201~400°C： 读数的 ±1% | |||
| 再现性 | ±1°C | |||
| 发射率校正 | 0.95 固定 | 0.1~1.2 | ||
| 电源电压 | 直流12〜24V±10% | 直流18~30V±10% | ||
| 电流消耗 | 70 mA 或更低 | 50 mA 或更低 | ||
| 通信接口 | 不相容的 | IO-Link （国际以太网） | ||
| IO-Link 通信规格 |
高级通信接口 | - | - | IO-Link （作为设备运行） |
| 最短的循环时间 | 3 毫秒 | |||
| 传输速度 | COM2（38.4kbps） | |||
| IO-Link 修订版 | 1.1 | |||
| 通信功能作用电源 | IO-Link 电源（由 IO-Link 主站供电） |
|||
| 处理输入数据字节 | 4 字节 | |||
| 处理输出数据字节 | 0 字节 | |||
| 模拟输出 | 4-20 毫安 | 不相容的 | ||
| 电缆总长度 | 2m（标准电缆长度） | 高达 20 米 | ||
| 耐环境性 | 防护等级 | IP67 防护等级 | ||
| 环境温度 | 0〜+70°C | |||
| 环境湿度 | 35~85%RH （无冷凝） | |||
| 储存温度 | −20〜+70°C | |||
| 抗振性 | 10~55Hz，振幅 1.5mm，XYZ 方向，各 2 小时 |
|||
| 适用法律和法规 | 电磁兼容 | EMC 指令 （2014/30/EU） | ||
| 环境 | RoHS 指令 （2011/65/EU）、中国 RoHS （第 32 号法令） | |||
| 适用标准 | EN61326-1：2013 | |||
| 材料 | SUS/铝 | |||
| 质量 | 约 180g | |||
| 标准配件 | 2 个安装螺母 ×、安装支架 | |||
| 标准价格（不含税） | 38,500 日元 | |||
*1：也有不带安装支架的单独类型。
*2： 环境温度 23±5°C，环境温度波动 ±1°C/小时 取决于我们的校准条件
● 由于产品改进，部分规格可能会更改，恕不另行通知。 感谢您的理解。
测量视场图单位：mm
* 测量区域范围是光学响应为 90% 的测量直径。
* 被测物体的尺寸必须足够大于上图所示的测量直径。
可选配件
-
非接触式温度计黑体胶带 HB-250
标准价格：5,500 日元（不含税）
当施加到发射率未知或有光泽的物体表面时，发射率为 0.95，可实现精确的非接触式温度测量。 将发射率设置为 ε = 0.95。 它由耐热材料制成，最高可达 250°C。
总面积：60mm×2000mm -
M12 5 针连接器电缆
YF2A15-020VB5XLEAX电缆长度 2m
* 5m 长度和 10m 长度也可供选择。
尺寸
-
电子产品SA-80T-2A/SA-80T-4A
-
电子产品SA-80T-4IO
-
安装支架（附件）
-
M12 连接器电缆
YF2A15-020VB5XLEAX
接线图
-
SA-80T-2A/SA-80T-4A （模拟输出）
-
SA-80T-4IO （IO-Link 通信）
测量区域计算器
通过输入与待测物体的距离，系统会自动计算每个模型的测量面积。
选择模型，输入测量距离，然后单击计算按钮。
* 显示的测量区域的数值不能完全保证。
* 测量区域是光学响应为 90% 的测量直径。 待测物体的尺寸必须足够大于测量区域。
■ 校准服务
Optex FA 的非接触式温度计使用标准仪器进行校准，该仪器根据我们的可追溯性系统追溯到国家标准。 我们还会在购买后进行定期校对（收费）。 对于定期校对，我们建议您每 1 年校准一次。 此外，如果您申请校准证书，我们将为您提供一套三项：“校准证书”、“校准证书”和“可追溯性系统图”（收费）。
校准证书
校准记录
可追溯性系统图关于支持校准的模型
我们可以提供校准和校准证书。
（请注意，某些型号不符合校准服务的条件。 ）
关于校准程序
如果您想要求校对，请向您购买产品的经销商下订单。
关于校对费用
| 型号*1 | 校准费 | 校准证书发行费*2 | 配送时间*3 |
|---|---|---|---|
| SA 系列 | 16,500 日元 （不含税） | 11,000 日元 （不含税） | 约 4 周 |
- *1 校准证书的内容为“校准证书、校准证书和可追溯性系统图表”三项。
- *2 如果在校对时需要维修，我们将单独与您联系以告知交货日期。 此外，还需要另外支付维修费用。
■ 关于维修
产品保修
制造商的产品保修期为自购买之日起一年。
关于可修复模型
适用于当前产品以及未因停产产品信息而终止售后服务的产品。
关于维修请求和维修开始前的流程
如果您想要求维修，请联系购买该产品的我们的经销商。
1. 收到实物后，我们将检查状况并提交维修报价。
2. 请联系我们以确认是否已进行维修。
3. 我们将在收到您的维修通知后立即开始维修。 （交货时间：通常为 4 周）
4. 如果不需要维修，我们将退回。
关于交货时间
通常，这将是 4 周（在客户联系我们开始维修后）。 如果不修复，那就更快了。 ）
关于维修费用
・维修费用如下。
[维修费用] = [基本费用] + [维修价格] + [零件费用（更换主要零件时）]
・ 当我们收到维修后的产品并正式发布报价时，将收取基本费用（不含税 3,000 日元）。
・ 基本费用在我们公司作为确认工作费收取，即使在估价后没有进行维修。
・费用会根据更换的维修零件数量而有所不同。 以下是更换一个主要部件时的最低价格。
| 型号*1 | 基本费用 | 维修价格 | 组件成本 | 其他 |
|---|---|---|---|---|
| SA 系列 | 3,000 日元 （不含税） | 17,000 日元 （不含税） | 9,000 日元 （不含税） ~ | - |
■ 使用注意事项
常见注意事项
・使用前请务必阅读使用说明书。
・本仪器不是温度计。 它不能用于医疗实践。
环境温度的突然变化会导致测量值出现误差。 使用它，使其不会受到温度突然变化的影响。
・请勿在产生强电磁波的物体附近或腐蚀性或爆炸性气体中使用。
・请勿使用额定电源以外的任何设备。 如果仪器与非 12V 至 24V 直流电压一起使用，可能会导致仪器损坏、短路、火灾或受伤。
・请勿接触被测物。 本仪器为非接触式温度计。 如果它与高温部件接触，可能会导致变形、修复或错误。
难以衡量的案例
・测量测量表面靠近镜面的物品时，例如有光泽的金属。
* 请通过安装或涂装可选产品 HB-250 进行消光后测量。
* 也有可以测量镜面和光泽表面的型号。 （GT-3M/GTL-3M 系列）
・透过玻璃进行测量时。
关于导出
关于 CE 标志
Optex FA 非接触式温度计的所有系列均提供符合 CE 标准的产品。
