OPTEX奥泰斯 BS系列 非接触式温度计传感器放大器(分离型)
灵活的传感器放大器分离型
- 传感器头为 IP67 防水防尘
- 耐热性高达 150°C（带选件）
- 内置易于设置的数字显示屏
-
灵活的传感器放大器分离型
传感器和放大器分开，以提高耐环境性。 紧凑型传感器采用不锈钢主体和特殊的密封结构，清除了 IP67 防水结构。 传感器放大器之间使用可拆卸的连接器电缆。 它旨在节省更改安装位置和维护的时间和精力。
-
内置易于设置的数字显示屏
BS 系列在放大器部分配备了数字显示屏。 各种功能设置和测量值都可以在数字显示屏上轻松检查。
-
轻松的发射率校正：示教功能
输入温度后，它配备了 TEACH 功能，可以自动计算和存储发射率。 可以大大减少设置所需的工时。
-
2 种模拟输出
产品阵容包括可轻松连接到面板仪表的电压输出型和适合远距离传输的电流输出型。 您可以在选择模型时选择它。
清晰的传感器头 IP67 防水防尘结构
-
在需要耐环境性的恶劣生产线中，水和灰尘是传感器失效的原因。 BS 系列具有 IP67 防水防尘结构。
-

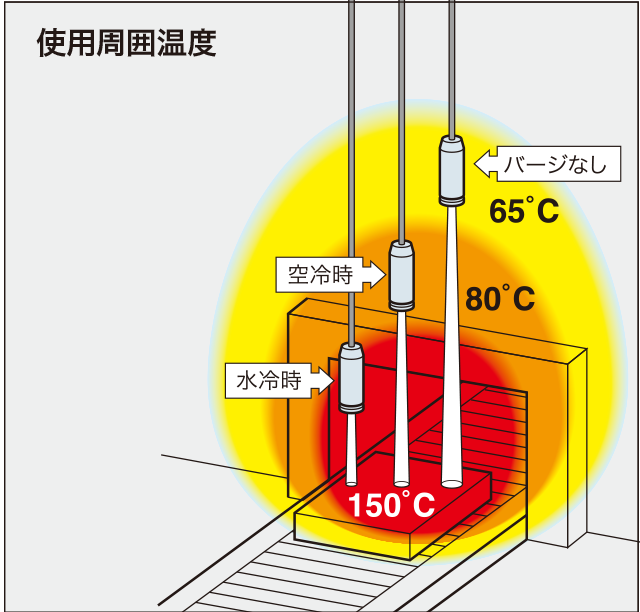

耐热性高达 150°C（带选件）
（仅限 BS-30T/BS-05T）
-
当与可选的水冷式吹扫管 BS-WP1 结合使用时，可以进一步提高耐环境性。 水冷时，它可以承受高达 150°C 的热量。 它还可以用作空气净化器，通过将空气吹到镜头表面来保护镜头免受灰尘和污垢的影响。
-
测量 φ2 mm 的小光斑 使用激光导向器精确瞄准（仅限 BS-02T）
-
实现了测量 φ2 mm 的微观物体发热的视野设计。 此外，它还配备了指向测量视场中心的视场同轴激光打标机，因此可以一目了然地看到测量点。 即使是最小的物体也可以精确瞄准，从而更容易定位传感器安装。
-

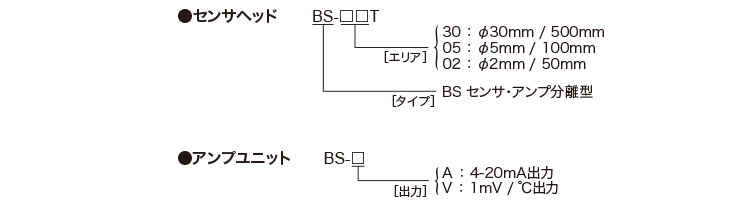

型号描述
传感器头规格和标准价格
| 型 | BS-30T 系列 | BS-05T 系列 | BS-02T 系列 | |
|---|---|---|---|---|
| 测量温度范围 | 0~+500°C（显示：−20~+520°C） | |||
| 测量视场 | φ30mm/500mm （参考测量区域图） |
φ5mm/100mm （参考测量区域图） |
φ2mm/50mm （参考测量区域图） |
|
| 光学 | 硅透镜 | |||
| 检测元件和波长 | 热电堆 8~14μm | |||
| 响应时间 | 500 毫秒/90% | |||
| 测量精度*1 （ε≈1.0） |
读数的 ±1% 或 ±2°C，以较大值为准 | |||
| 再现性 | ±1°C | |||
| 发射率 （ ε ） 校正 | 0.10~1.20（0.01/1 步长） | |||
| 瞄准功能 | − | 视场同轴激光刻印机 2 级 （IEC/JIS/FDA*2） |
||
| 耐环境性 | 防护等级 | IP67 防护等级 | ||
| 环境温度 | 0~+65°C，带 水冷吹扫管：风冷时为 0~+80°C，水冷时为 0~+150°C |
0~+50°C | ||
| 环境湿度 | 35~85%Rh （无冷凝） | |||
| 储存温度 | −20~+70°C | −20~+60°C | ||
| 抗振性 | 3G（20~50Hz、IEC 60068-2-6） | |||
| 适用法律和法规 | 电磁兼容 | EMC 指令 （2014/30/EU） | ||
| 环境 | RoHS 指令 （2011/65/EU）、中国 RoHS （第 32 号法令） | |||
| 安全 | FDA 法规（21 CFR 1040.10 和 1040.11）（ 除非与第 56 号激光通知另有不同） |
|||
| 适用标准 | EN 61326-1 | |||
| 材料 | 铝 | |||
| 质量 | 约 300 克（包括连接器电缆） | 约 400 克（包括连接器电缆） | ||
| 标准配件 | - | 传感器头安装支架 | ||
| 标准价格（不含税） | 55,000 日元 | 132,000 日元 | ||
*1 环境温度 23±5°C，环境温度波动 ±1°C/小时 根据我们的校准条件
*2 根据 FDA 第 56 号激光公告，根据 IEC 60825-1：2014 标准，它被归类为 2 类。
● 由于产品改进，部分规格如有更改，恕不另行通知。 感谢您的理解。
放大器单元规格和标准价格
| 型 | BS-A 型 | BS-V 系列 | |
|---|---|---|---|
| 显示分辨率 | 1°C（放大器背面的数字显示） | ||
| 电源电压 | 直流12~24V±10% | ||
| 电流消耗 | 100 mA 或更低（最大负载时） | ||
| 模拟 | 输出 | 4-20 毫安 | 1毫伏/°C |
| 分辨率 | 0.2°C | ||
| 功能 | 轻松的发射率校正：TEACH 功能 响应时间选择 （DELAY） 功能：1（0.5 秒）~ 200（约 10 秒） |
||
| 耐环境性 | 防护等级 | IP65 防护等级 | |
| 环境温度 | 0~+50°C | ||
| 环境湿度 | 35~85%Rh （无冷凝） | ||
| 储存温度 | −20~+60°C | ||
| 抗振性 | 3G（20~50Hz、IEC 60068-2-6） | ||
| 适用法律和法规 | 电磁兼容 | EMC 指令 （2014/30/EU） | |
| 环境 | RoHS 指令 （2011/65/EU）、中国 RoHS （第 32 号法令） | ||
| 适用标准 | EN 61326-1 | ||
| 质量 | 约 320 克（包括电缆） | ||
| 标准配件 | 1 个功放安装支架×2 个功放安装螺钉 （M4） × | ||
| 标准价格（不含税） | 82,500 日元 | ||
● 由于产品改进，部分规格如有更改，恕不另行通知。 感谢您的理解。
关于激光 [对象商品： 仅限配备激光刻印机的商品和可选商品]
-
本仪器使用符合 JIS C6802 的 2 类激光。
* 请按照本机附带的警告标签的内容使用。
测量视场图单位：mm
-
BS-30T 系列
-

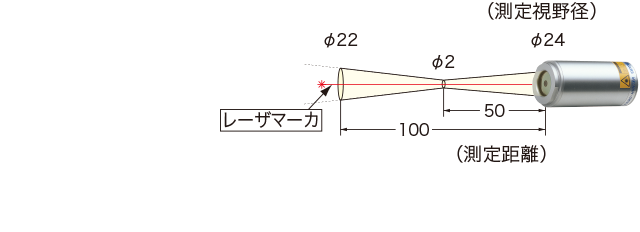

BS-02T 系列
激光打标机指向测量视场的中心。
测量视场是光学响应为 90% 的测量直径。
被测物体的尺寸应为上图测量直径的 1.5 倍左右。
-

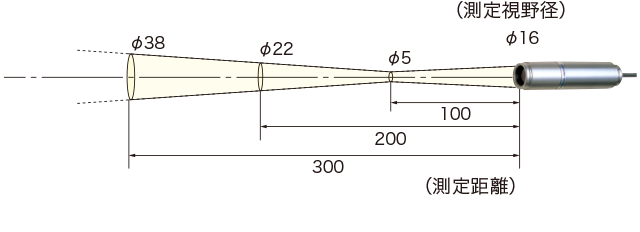

BS-05T 系列
测量视场是光学响应为 90% 的测量直径。
被测物体的尺寸必须比上图大得多。

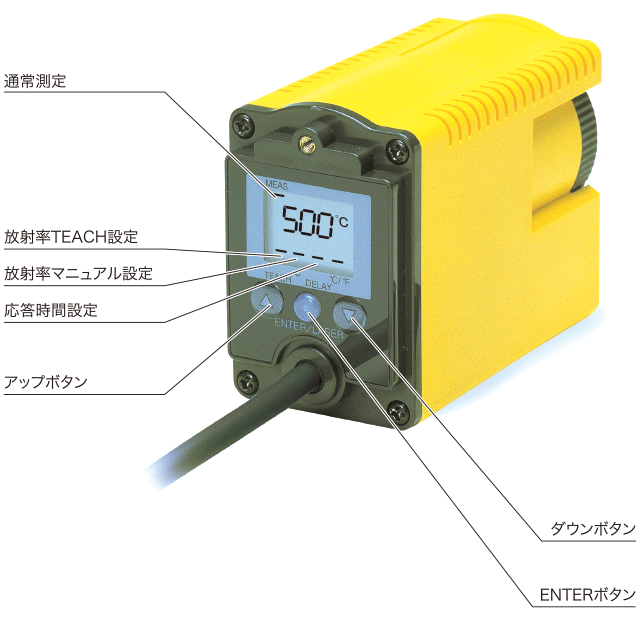

运营单位名称
可选配件
-

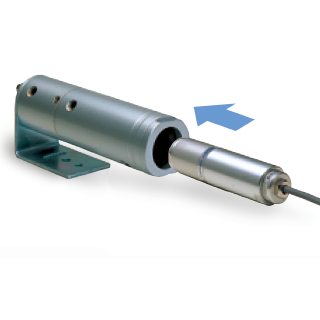

水风冷吹扫管 BS-WP1
标准价格 基本价格：52,800 日元（不含税）
适用型号：BS-30T / BS-05T
通过在传感器头上安装水冷吹扫管，大大提高了耐环境性。
* 需要仪表空气或冷却水。
* 安装 BS-WP1 时，不需要 NB-SH30A 传感器头固定台。
-
传感器头安装台 NB-SH30A
标准价格：5,280 日元（不含税）
适用型号：BS-30T / BS-05T
这是一个固定圆柱形传感器头的平台。 安装时很方便。
* 不能与 BS-WP1 结合使用。
-

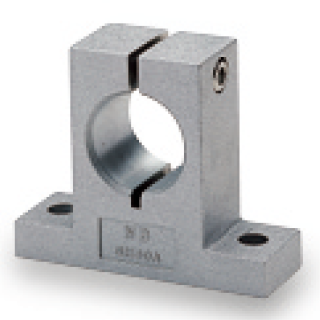

传感器头安装工作台 NB-SH40A
标准价格 基本价格 9,900 日元（不含税）
适用型号：BS-02T
这是一个固定圆柱形传感器头的平台。 安装时很方便。
* 不能与 BS-WP1 结合使用。
-

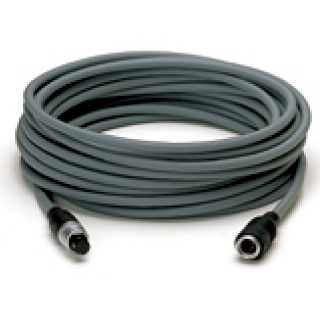

传感器放大器延长电缆 BS-EC8
标准价格 基本价格 33,000 日元（不含税）
通过将可选的 BS-EC8 电缆 8 m 连接到传感器和放大器之间 2 m 的标准连接器电缆，可以将其延长至 10 m。 标准和可选电缆均可承受高达 150°C 的高温。
-

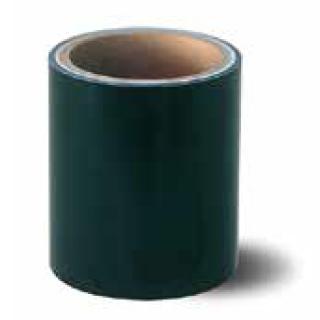

非接触式温度计黑体胶带 HB-250
标准价格：5,500 日元（不含税）
当施加到发射率未知或有光泽的物体表面时，发射率为 0.95，可实现精确的非接触式温度测量。 将发射率设置为 ε = 0.95。 它由耐热材料制成，最高可达 250°C。
水风冷吹扫管 BS-WP1
-
-

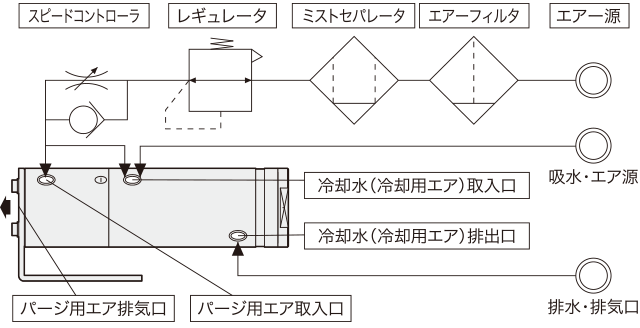

管道示例
规范
风冷
在冷却的同时，空气被吹到镜头表面，以防止问候的粘附。
| 环境温度 | 最高 80°C |
|---|---|
| 空气流量 | 50~150Nl/分钟 |
| 气温 | 20°C |
| 气压 | 0.2 MPa （2 kgf/cm2） 或更低 （仅限于仪表空气） |
水冷时
仅冷却。 通过结合使用空气冷却，可以进行粉尘控制。
| 环境温度 | 最高 150°C |
|---|---|
| 流量 | 0.5~2升/分钟 |
| 温度 | 30°C |
| 压力 | 0.1 MPa （1 kgf/cm2） 或更低 |
尺寸
-
物质
-

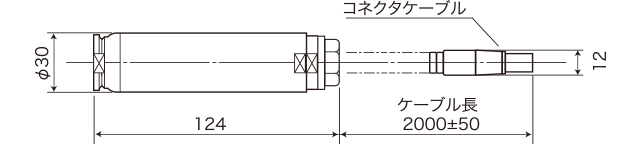

传感器头 （BS-30T， BS-05T）
-

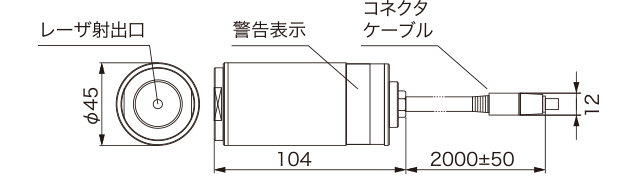

传感器头 （BS-02T）
-

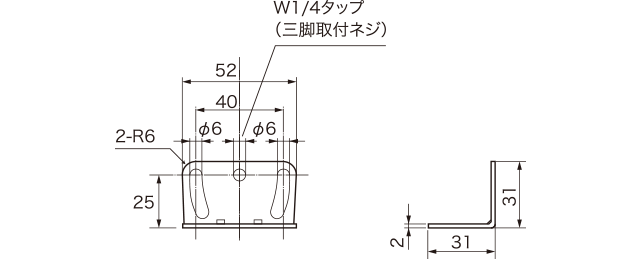

放大器安装支架（附件）
-

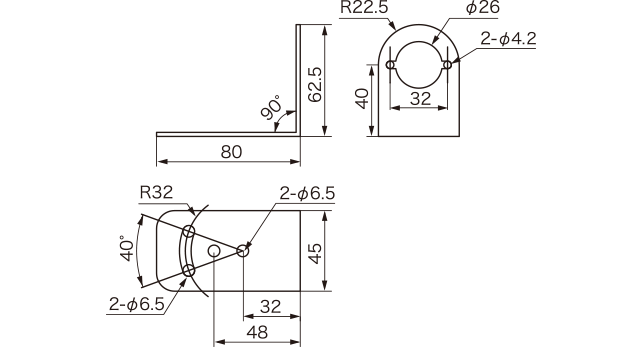

传感器头安装支架（BS-30T 和 BS-05T 附带）
-

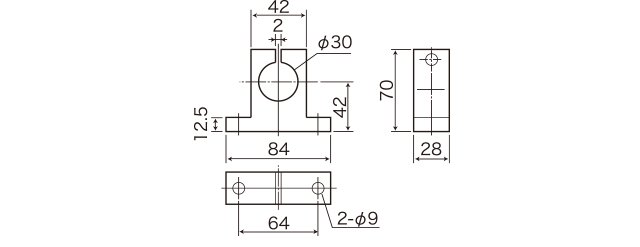

传感器头安装台 NB-SH30A
-

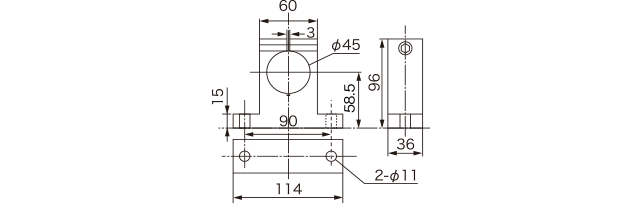

传感器头安装工作台 NB-SH40A
-
水冷式吹扫管 BS-WP1（单独出售）
接线图
常见
-
-
连接时的注意事项
1. 请密切注意电源的极性，并在额定范围内使用。
2. 使用仪表或其他设备，将电压输出型 （BS-V） 的模拟输出与输入阻抗为 100 kΩ 或更高连接起来。
3. 将电流输出型 （BS-A） 模拟输出连接到仪表等时，请连接 250 Ω 或更小的负载电阻*1。
4. 请勿将模拟输出 （-） 连接到 GND 等。 将发生错误。
5. 模拟输出不应与其他输出线短路。
6. 输入/输出线和电源线的布线、与高压线的并联布线以及使用相同的管道可能会因 EMI 噪声而导致故障，因此请单独使用屏蔽线或金属导管。
测量区域计算器
通过输入与待测物体的距离，系统会自动计算每个模型的测量面积。
选择模型，输入测量距离，然后单击计算按钮。
* 显示的测量区域的数值不能完全保证。
* 测量区域是光学响应为 90% 的测量直径。 待测物体的尺寸必须足够大于测量区域。
■ 校准服务
Optex FA 的非接触式温度计使用标准仪器进行校准，该仪器根据我们的可追溯性系统追溯到国家标准。 我们还会在购买后进行定期校对（收费）。 对于定期校对，我们建议您每 1 年校准一次。 此外，如果您申请校准证书，我们将为您提供一套三项：“校准证书”、“校准证书”和“可追溯性系统图”（收费）。
校准证书
校准记录
可追溯性系统图关于支持校准的模型
我们可以提供校准和校准证书。
（请注意，某些型号不符合校准服务的条件。 ）
关于校准程序
如果您想要求校对，请向您购买产品的经销商下订单。
关于校对费用
| 型号*1 | 校准费 | 校准证书发行费*2 | 配送时间*3 |
|---|---|---|---|
| BS 系列 | 16,500 日元 （不含税） | 11,000 日元 （不含税） | 约 4 周 |
- *1 校准证书的内容为“校准证书、校准证书和可追溯性系统图表”三项。
- *2 如果在校对时需要维修，我们将单独与您联系以告知交货日期。 此外，还需要另外支付维修费用。
■ 关于维修
产品保修
制造商的产品保修期为自购买之日起一年。
关于可修复模型
适用于当前产品以及未因停产产品信息而终止售后服务的产品。
关于维修请求和维修开始前的流程
如果您想要求维修，请联系购买该产品的我们的经销商。
1. 收到实物后，我们将检查状况并提交维修报价。
2. 请联系我们以确认是否已进行维修。
3. 我们将在收到您的维修通知后立即开始维修。 （交货时间：通常为 4 周）
4. 如果不需要维修，我们将退回。
关于交货时间
通常，这将是 4 周（在客户联系我们开始维修后）。 如果不修复，那就更快了。 ）
关于维修费用
・维修费用如下。
[维修费用] = [基本费用] + [维修价格] + [零件费用（更换主要零件时）]
・ 当我们收到维修后的产品并正式发布报价时，将收取基本费用（不含税 3,000 日元）。
・ 基本费用在我们公司作为确认工作费收取，即使在估价后没有进行维修。
・费用会根据更换的维修零件数量而有所不同。 以下是更换一个主要部件时的最低价格。
| 型号*1 | 基本费用 | 维修价格 | 组件成本 | 其他 |
|---|---|---|---|---|
| BS-30TA/电视 BS-05TA/电视 |
3,000 日元 （不含税） | 42,000 日元 （不含税） | 6,000 日元（不含税）~ | - |
| BS-02TA/电视 | 3,000 日元 （不含税） | 57,000 日元 （不含税） | 6,000 日元（不含税）~ | - |
| BS-30T/BS-05T （仅传感器头） |
3,000 日元 （不含税） | 22,000 日元 （不含税） | 6,000 日元（不含税）~ | - |
| BS-02T （仅传感器头） |
3,000 日元 （不含税） | 37,000 日元 （不含税） | 6,000 日元（不含税）~ | - |
| BS-A/V （仅放大器） |
3,000 日元 （不含税） | 22,000 日元 （不含税） | 6,000 日元（不含税）~ | - |
■ 使用注意事项
常见注意事项
・使用前请务必阅读使用说明书。
・本仪器不是温度计。 它不能用于医疗实践。
环境温度的突然变化会导致测量值出现误差。 使用它，使其不会受到温度突然变化的影响。
・请勿在产生强电磁波的物体附近或腐蚀性或爆炸性气体中使用。
・请勿使用额定电源以外的任何设备。 如果仪器与非 12V 至 24V 直流电压一起使用，可能会导致仪器损坏、短路、火灾或受伤。
・请勿接触被测物。 本仪器为非接触式温度计。 如果它与高温部件接触，可能会导致变形、修复或错误。
难以衡量的案例
・测量测量表面靠近镜面的物品时，例如有光泽的金属。
* 请通过安装或涂装可选产品 HB-250 进行消光后测量。
* 也有可以测量镜面和光泽表面的型号。 （GT-3M/GTL-3M 系列）
・透过玻璃进行测量时。
关于导出
关于激光警告指示
根据出口目的地国家/地区的法律和标准，产品的规格可能略有不同，因此请提前确认。 或者，您可以联系我们。
关于 CE 标志
Optex FA 非接触式温度计的所有系列均提供符合 CE 标准的产品。
