OPTEX奥泰斯 UQ1系列 激光位移传感器控制单元
相关产品
OPTEX奥泰斯 UQ1系列 激光位移传感器控制单元
UQ1 系列
- 通过UQ1系列，可将位移传感器直接连接三菱MELSEC-Q系列PLC，无需编写PLC通信程序。
- 特点
- 产品规格
- 下载
-
三大高性能机能，实现高速处理
测量数据由UQ1内部处理
PLC的CPU无负担

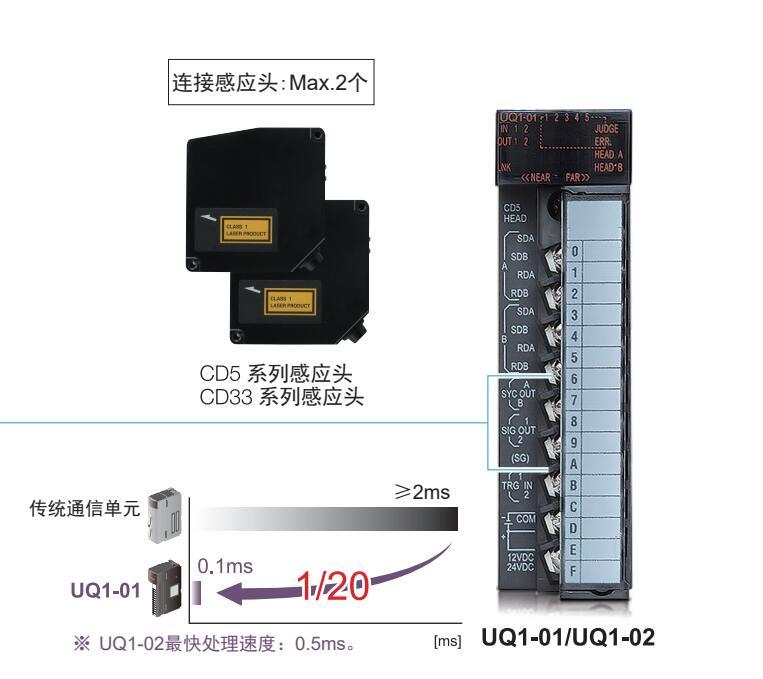

UQ1可自动从传感器获取测量数据，并对数据进行演算・判定・输出等处理，最快处理速度可达100µs。
上述处理程序均由UQ1独自完成，无需PLC的CPU处理，因此不会增加CPU负荷。也不需要等待处理的时间。内置I/O端子
最快处理速度：100μs
UQ1内置2个I/O端子（各2个），因此无需依赖PLC的CPU的扫描时间。
UQ1单元之间的FIrST通信
独创“FIrST”红外线通信功能，实现数据高速传输通过“FIrST”通信技术，多个并联的UQ1单元之间可通过红外线进行数据传输，以便对连接于不同UQ1单元的感应头的测量值组合计算，最快处理速度可达100μs。
UQ1-02最快处理速度为500μs。
总成本仅为传统产品的1/3！(UQ1-01 + CD5)
与标准控制器相比

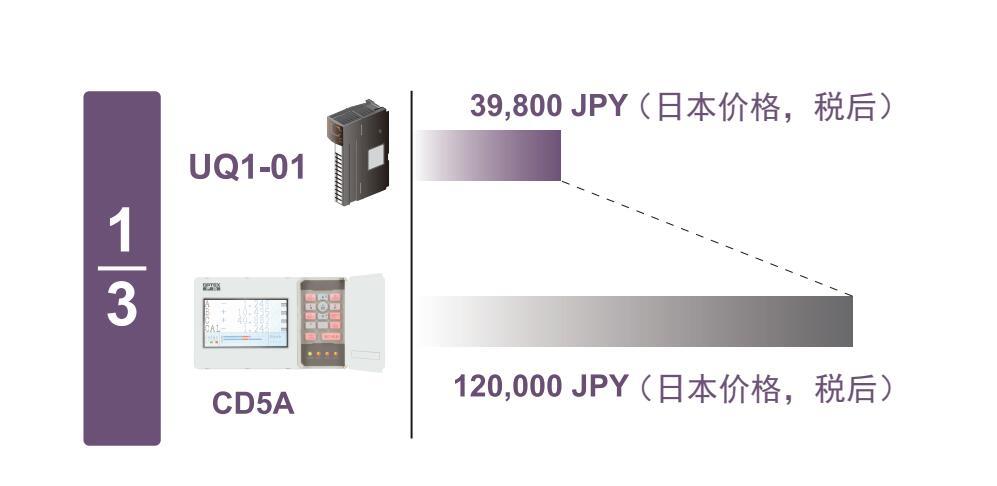

UQ1的价格仅为CD5感应头标配的控制器（CD5A）的1/3。
与竞争对手同类产品相比
CD5系列感应头连接UQ1单元，成本仅为传统激光位移传感器的1/3。
安装空间仅为传统系统结构的1/3！
传统系统结构
他社的位移传感器连接PLC使用时，PLC一端需要连接输入模块、输出模块，位移传感器一端需要连接传感器控制器、显示器等。因此，需要占用许多安装空间。
UQ1 + MELSEC-Q
UQ1可以直接连接三菱PLC使用，因此可以最大限度地节省PLC安装空间。
※ 无需连接Ethernet模块(QJ71E1-100)。
※ 无需连接串行通信模块(QJ71C24N/-R2/-R4)。
连接方便，设定简单
无需编写通信程序及通信设定

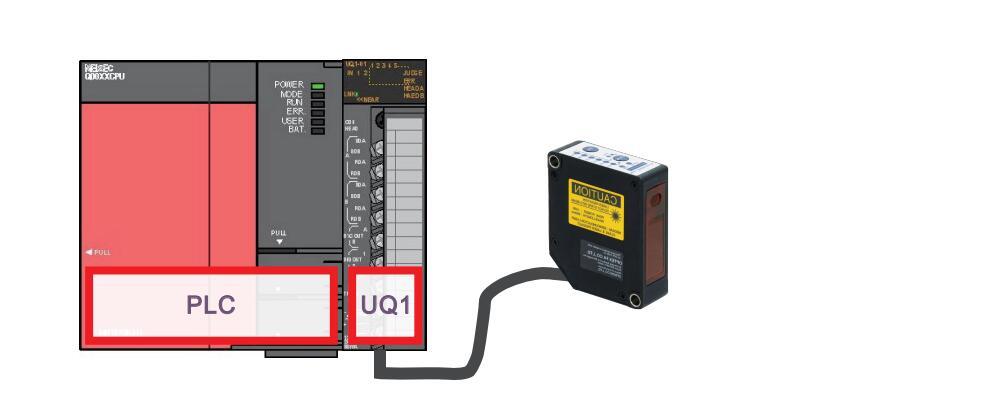

UQ1系列无需编写通信程序，直接插入PLC基板卡槽即可实现CD5/CD33感应头与三菱MELSEC-Q系列PLC的连接。
LED显示屏，便于监视测量状态
可通过显示屏读取如下信息：
● 测量结果（Q1-Q5输出状态）
● 故障显示（感应头连接不良等）
● I/O通信状态
● 条形LED指示灯（检测距离或选用的感应头状态）UQ1操作软件

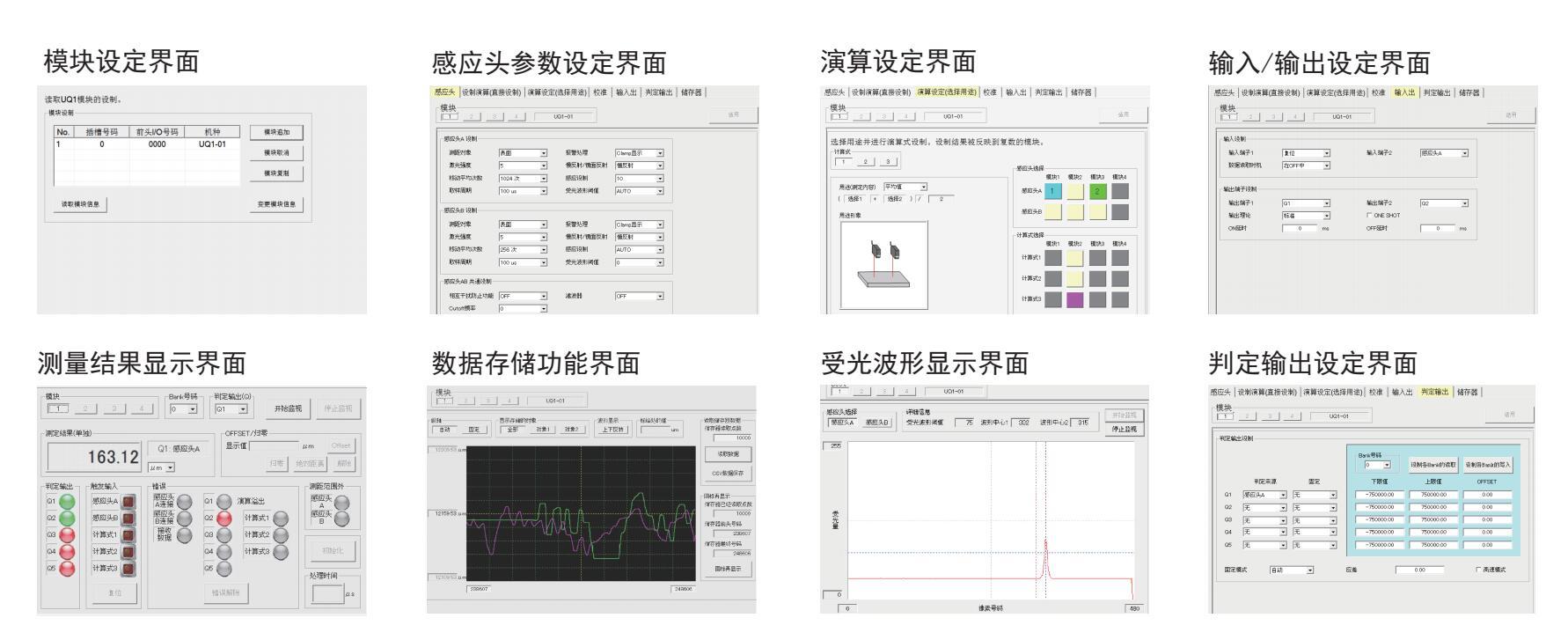

1）UQ1-Navigator(UQ1+PC)
专用的PC操作软件，操作简便
操作人员无需熟悉PLC或串行通信程序，亦可通过该软件界面更改设定参数及查看测量状态。
软件界面提供四种语言可选择：中文/日文/英文/韩文。
2）配置三菱触摸屏的Demo软件(UQ1+MELSEC-Q+GOT)
配置GOT系列人机界面，实现控制及监控
免费提供配套系统中的GOT系列触摸屏的Demo的软件。
只需加载该程序即可对UQ1进行参数设定，还可读取UQ1存储的数据。
关键词:- 传感器
- 通信单元
- UQ1 系列
| 型号 | UQ1-01 | UQ1-02 | |
| 输入/输出点数 | 32点端子(/O端子) | ||
| 采样周期(最快速度) | 100μsMin. | 500μsMin. | |
| 通信方法(相邻单元之间) | 红外线 | ||
| 端子台 | 电缆线尺寸 | 线芯：0.3~0.75mm(外径≤2.8mm) | |
| 端子连接器 | R1.25-3(不提供连接器) | ||
| 通信方式 | 可连接台数 | 最多可同时连接2个传感器 | |
| 通信方式 | RS-422 | ||
| 波特率 | 921.6kbps | 256kbps | |
| 连接电缆线 | DOL-1212-G05M(感应头自带5m的电缆线) | ||
| 传输距离 | 电缆延长线最长可选50m | ||
| 判定输出 | I/O端子 | 输入2点、输出2点 | |
| 输出方式 | NPN集电极开路输出 | ||
| 额定输出电压 | 12-24VDC(±10%) | ||
| 额定输出电流 | 80mA(DC12-24V) | ||
| ON残留电压 | 1V Max. | ||
| OFF泄漏电流 | 0.2mA Max. | ||
| 输出保护 | 过电流保护电路 | ||
| 触发输入 | 条件 | 连接地线(0V)时输入ON | |
| 电压 | ON时电压：1.0V Max.； OFF时电压：2.0V Min. | ||
| 输入电阻 | 约10kΩ | ||
| 功能 | 传感器设定、开关量输出、计算式运算功能、保持功能、滤波功能、存储器(BANK) 设定、数据存储功能等 | ||
| 高速存储数据数量 | Max.262,144点 | ||
| EEPROM存储器使用寿命 | 同一地址最多可写入100万次 | ||
| 消耗电流(DC5V) | 0.5AMax. | ||
| 抗噪音干扰 | 噪音模拟器500Vp-p，噪声宽度：1us，快速晶体管噪音瞬变噪声IEC61000-4-4：1kV | ||
| 绝缘阻抗 | Min.10MΩ(绝缘电阻仪测量值) | ||
| 防护等级 | IP2X | ||
| 环境温度/湿度 | -10℃-+55℃/35~85%RH(无冷凝) | ||
| 存储温度/湿度 | -20℃~+70℃/35~85%RH(无冷凝) | ||
| 抗震动 | 10~55Hz，1.5mm，X,Y,Z各方向2小时 | ||
| 外形尺寸 | 98(H)*27.4(W)*90(D)[mm] | ||
| 重量 | 约150g | ||
