OPTEX奥泰斯 Z-L/BGS-ZL 系列激光型激光传感器

Z-L/BGS-ZL 系列

• 激光光源，检测距离在 400mm 处的光斑直径为Φ2mm（漫反射型）。
• ZT-L3000 及 BGS-ZL 系列，采用 Class1 的激光光源。
• BGS-ZL 系列，实现较高重复精度的检测。

• 特点
• 应用
• 电路图
• 外形尺寸
• 产品规格
• 特性图
• 下载

• 对射型	漫反射型
  镜面反射型	BGS 型

  IEC：Class 2，FDA：Class II 获取 Class2（IEC），ClassII（FDA）认证。 （对射型和激光 BGS 型为 1 级激光）

  激光透射光束 / 回归反射型

  ● 检测距离长达 30m（对射型），250usec 的高速响应速度。
  ● 结构轻巧紧密，激光光斑直径Φ2mm。
  ● 防护等级 IP67。
  ● M8 QD 接插式可选。



  特点

  ZT-L 系列对射型 30m 处光斑直径为Φ30mm。		250 usec 高速响应时间 适用于检测快速移动的物体。
  400mm 处光斑直径为Φ2mm。		防相互干扰 2 对传感器可紧挨着安装也不会受到相互之间的干扰。
  ZR-L 系列镜面反射型 10m 处光斑直径为Φ10mm。		防护等级 IP67 防护等级 IP67，即使水管冲压，亦能滴水不渗。

  BGS-ZL 激光型

  小光斑 / 高速响应速度

  ● BGS（背景抑制）型不受背景颜色的影响，激光光源。
  ● 250usec 的高速响应速度（激光光源型）。
  ● Φ1mm 细小光斑（BGS-ZL 系列）。



   特点

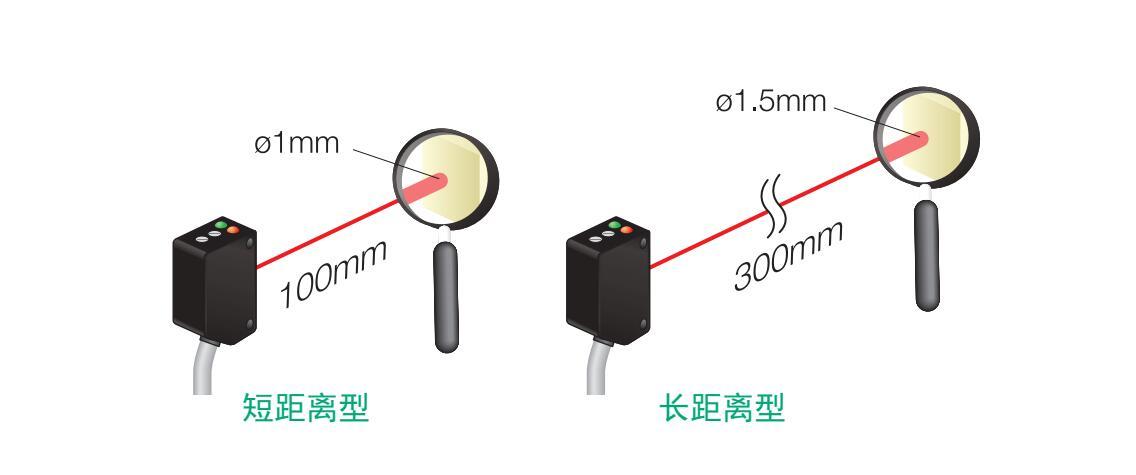

  Φ1mm 的光斑尺寸 短距离型 BGS-ZL10 在检测距离为 100mm 处的光斑直径仅Φ1mm。 长距离型 BGS-ZL30 在检测距离为 300mm 处的光斑直径仅Φ1.5mm。适用于长距离检测微小物体，且不受背景条件影响。

  激光光源 BGS 型 BGS 型体积较小，仅为 17x10x20mm。适合用于检测如PCB 加工机器等 OEM 设备。

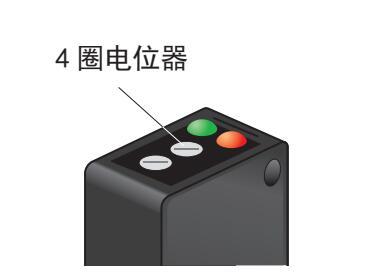

  外部控制激光关闭功能 可通过外部连接线（灰色）接地（NPN 型） 或接正极 (PNP 型 ) 关闭激光。 （3 针接插式型无该功能）		4 圈电位器调节灵敏度 内置 4 圈可调的电位器，以便对检测距离进行 精确细微的调整。 电位器设有滑动离合器，可避免电位器过转。

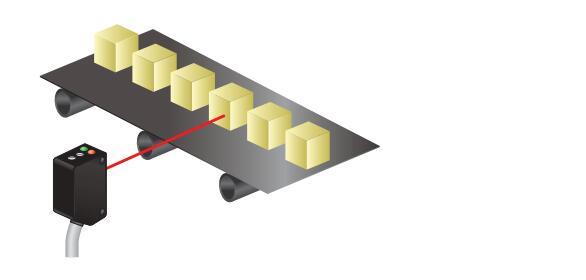

  		250usec 高速响应速度 适合检测快速移动的物体。



  关键词:

  • 传感器
  • 激光传感器
  • Z-L/BGS-ZL 系列

纠偏检测 (BGS-ZL30)	检测不同颜色的物体 (BGS-ZL30)	检测金属部件 (ZR-L1000)	检测薄板 (ZR-L3000)
