OPTEX奥泰斯 Z2 系列高性能光电传感器
Z2 系列
- 内置高功率 LED，高性能传感器。
- 3 个基本类型产品，检测距离长达 20m（对射型）。
- 特点
- 应用
- 电路图

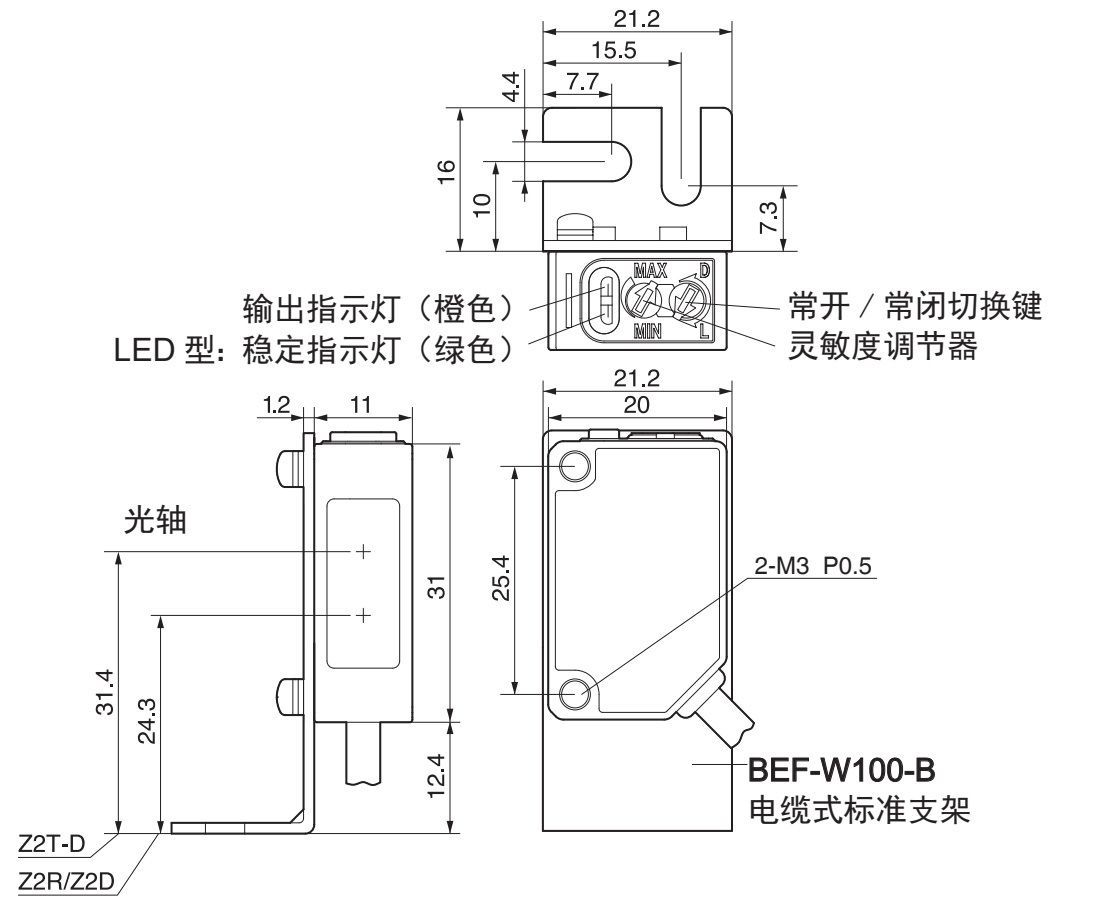

- 外形尺寸
- 产品规格

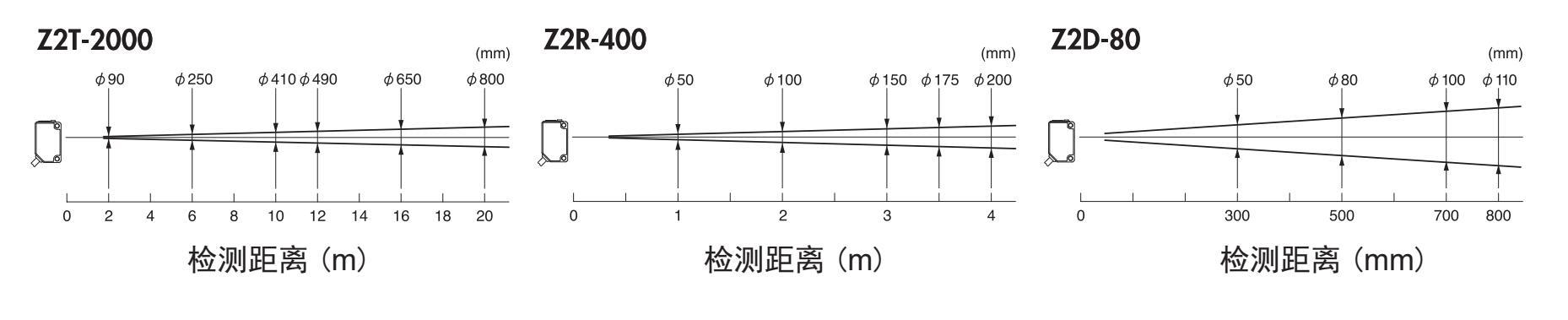

- 特性图
- 下载
-
对射型

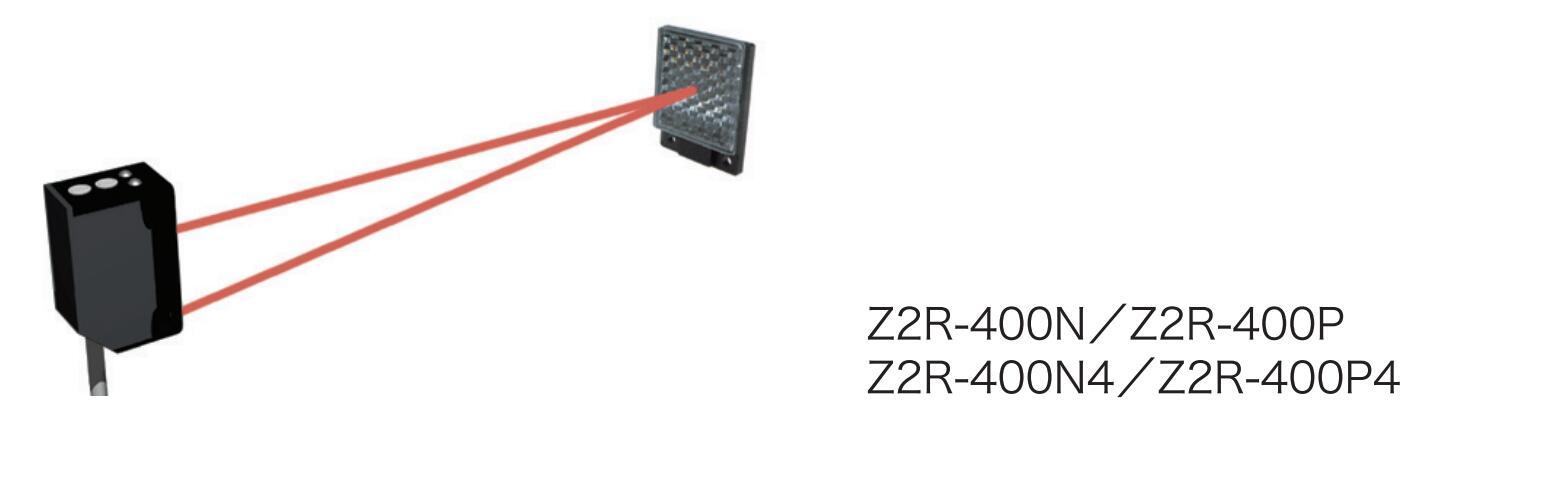

镜面反射型
漫反射型
（含广角漫反射型）
|

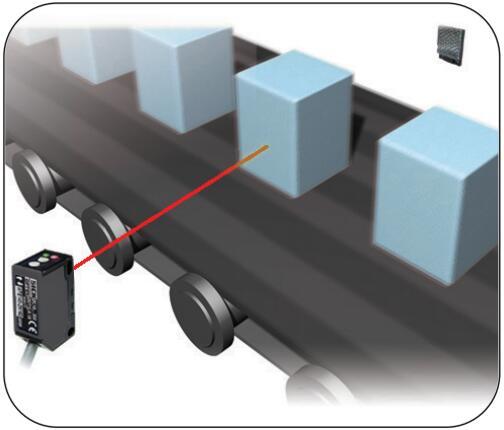

物料处理 (Z2R-400) |

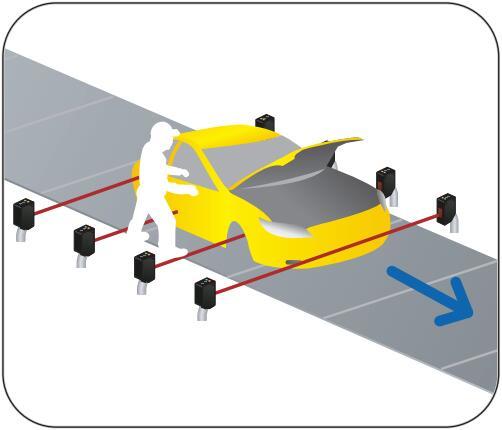

汽车生产线 (Z2T-2000) |
轮胎计数 (Z2R-400) |
 |
 |
 |
|
NPN 输出
|
PNP 输出
|
对射型发射器
|
|
电缆式
|
M8 QD 接插式型
|
| 类型 | 对射型 | 镜面反射型 | 漫反射型 |
| 电缆式 | Z2T-2000(N,P) | Z2R-400(N,P) | Z2D-80(N,P) |
| M8 QD 接插式 | Z2T-2000C(N4,P4) | Z2R-400C(N4,P4) | Z2D-80C(N4,P4) |
| 检测距离 | 20m | 0.01~4m ※1 | 0~80cm ※2 |
| 响应时间 | 500us max | ||
| 光斑尺寸 | φ800mm@20mm | φ200mm@4mm | φ110mm@80mm |
| 常开 / 常闭模式 | 常开（入光动作）/常闭（遮光动作）模式可选 | ||
| LED 指示灯 | 输出指示灯：橙色， 稳定指示灯：绿色 | ||
| 光源 | 红色LED | ||
| 灵敏性调节 | 单圈电位器 | ||
| 开关量输出 | NPN或PNP 集电极开路，≤100Ma/ 30V DC （残余电压≤1.8V） | ||
| 电源电压 | DC 10～30V ±10% | ||
| 消耗电流 | 发射器：20mA Max | 20mA Max | |
| 接收器：15mA Max | |||
| 防护等级 | IP67 | ||
| 耐撞击 | 100G | ||
| 抗震动 | 10~55Hz振幅 1.5mm， X-Y-Z ，两小时 | ||
| 环境温度 / 湿度 | -25~+55℃/35~85%（非冷凝） | ||
| 存储温度 / 湿度 | -40~+70℃/35~95%（非冷凝） | ||
| 材质 | 壳体：ABS（含玻璃纤维），前面板及镜头：PMMA | ||
※ 1. 反光镜 V-61
※ 2. 白色90%， 100mm*100mm
