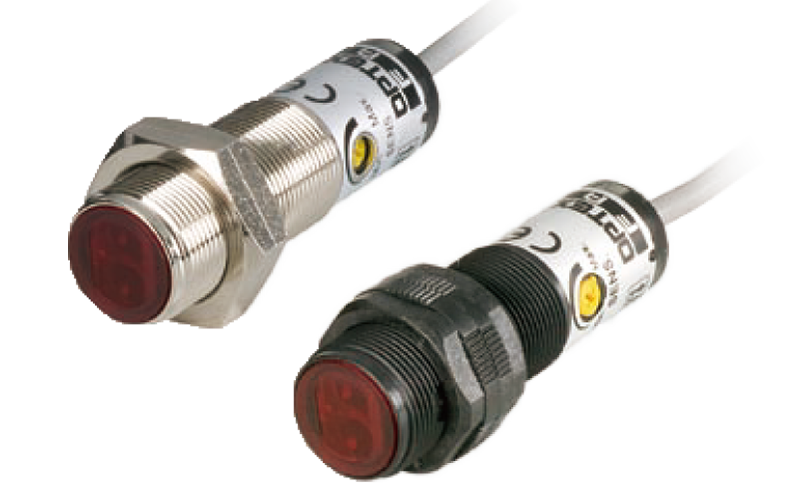

OPTEX奥泰斯 C2 圆柱型金属塑料外壳光电传感器

C2系列

传统外观，卓越性能
经典圆柱型光电传感器来自日本设计

特点

带电源电路的定制专用集成电路（ASIC）

电子电路主要部件是OPTEX FA自动定制ASIC，仅由27个电子元器件组成。
ASIC带有电源电路，有效抑制电源线路损伤引起的故障。

符合RoHS标准

塑料及金属外壳均符合RoHS标准。电气设计以生态节能为目标，产品电流消耗仅为18mA（漫反射型）。

黑白两色的滞后现象最大差异为10%

黑白两色物体的滞后现象最大差异为10%（漫反射型）。物体为白色时C2DM-11的检测距离为110mm，物体为黑色时检测距离为90mm。

硅塑胶微调电位器具有抗化学品腐蚀性，

使用寿命更长。

灵敏度微调电位器具有严密的防水功能，防护等级达IP67。具有最佳的防水、防油、防化学品及防高温等功能。

校准简单，安装方便

产品感应区域较大，因此对射型传感器在安装时，其校准较为简单。例如，10m的检测距离允许有70cm的区域进行校准。高功率LED灯可实现长距离可见。

镀镍层20um厚，防止生锈

金属型产品外壳除采用镀镍黄铜材料之外，内外表面还包裹一层20um厚的镀镍层,这使金属外壳更加坚韧，还能有效防止生锈。

BGS背景抑制型

BGS背景抑制型传感器可用于检测任何物体，不受物体颜色或背景颜色的影响。

可承受70N（7KG）拉力

电缆与内部电路板紧密相连，可以承70N(7KG）的拉力。

产品系列

外形尺寸

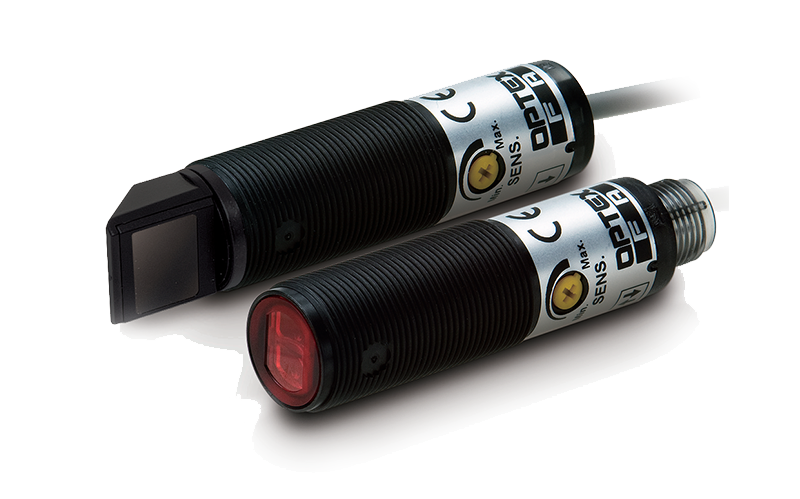

塑料外壳

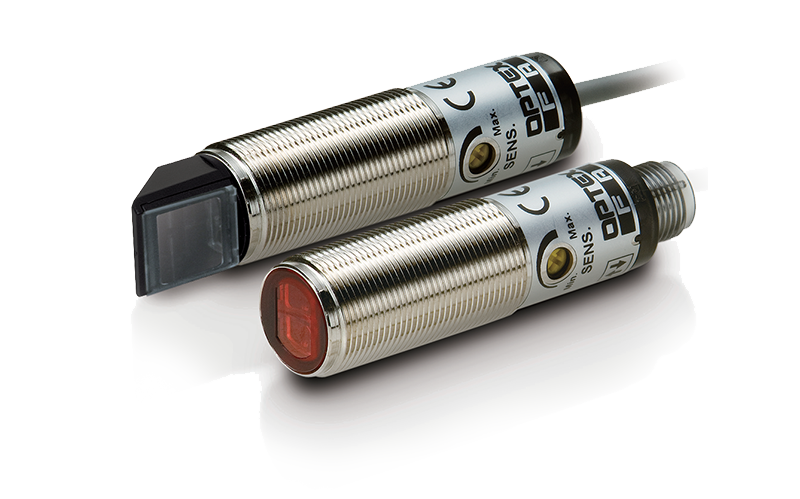

金属外壳
产品规格

类型		对射型	镜面反射型		漫反射型			BGS型
			带偏光镜	无偏光镜	110mm	400mm	800mm
标准型
塑料外壳	2m电缆式	C2TP-2000(N,P)	C2RP-F400(N,P)	C2RP-350(N,P)	C2DP-11(N,P)	C2DP-40(N,P)	C2DP-80(N,P)	BGS-CP30(N,P)
	M12接插式	C2TP-2000C(N,P)	C2RP-F400C(N,P)	C2RP-350C(N,P)	C2DP-11C(N,P)	C2DP-40C(N,P)	C2DP-80C(N,P)	BGS-CP30C(N,P)
金属外壳	2m电缆式	C2TM-2000(N,P)	C2RM-F400(N,P)	C2RM-350(N,P)	C2DM-11(N,P)	C2DM-40(N,P)	C2DM-80(N,P)	BGS-CM30(N,P)
	M12接插式	C2TM-2000C(N,P)	C2RM-F400C(N,P)	C2RM-350C(N,P)	C2DM-11C(N,P)	C2DM-40C(N,P)	C2DM-80C(N,P)	BGS-CM30C(N,P)
侧面发光型（90度）
塑料外壳	2m电缆式	C2TP-S2000(N,P)	C2RP-SF400(N,P)	C2RP-S350(N,P)	C2DP-S11(N,P)	C2DP-S40(N,P)	C2DP-S80(N,P)	-
	M12接插式	C2TP-S2000C(N,P)	C2RP-SF400C(N,P)	C2RP-S350C(N,P)	C2DP-S11C(N,P)	C2DP-S40C(N,P)	C2DP-S80C(N,P)	-
金属外壳	2m电缆式	C2TM-S2000(N,P)	C2RM-SF400(N,P)	C2RM-S350(N,P)	C2DM-S11(N,P)	C2DM-S40(N,P)	C2DM-S80(N,P)	-
	M12接插式	C2TM-S2000C(N,P)	C2RM-SF400C(N,P)	C2RM-S350C(N,P)	C2DM-S11C(N,P)	C2DM-S40C(N,P)	C2DM-S80C(N,P)	-
检测距离		20m	0.01~4m(V-61)	0.01~3.5m(V-61)	11cm^*1	40cm^*1	80cm^*1	300mm^*1
光斑大小		φ1100mm/20m	φ270mm/4m	φ240mm/3.5m	φ8mm/11cm	φ20mm/40cm	φ30mm/80cm	φ15mm/300mm
光源		红光LED		红外光LED	红光LED
电源电压		DC 10~30V，波动10%
消耗电流		发射器: 20mA Max	20mA Max					35mA Max
		接收器: 15mA Max
滞后现象		-			10% Max
响应时间		0.5ms Max						1ms Max
开关量输出		NPN或PNP集电极开路，≤100Ma/ 30V DC，残余电压≤1.8V/100mA
常开/常闭模式		常开（入光动作）/常闭（遮光动作）模式可选
灵敏度调节		单圈电位器调节						四圈电位器调节
LED指示灯		输出指示灯（橘色LED）/稳定指示灯（绿色LED）
环境照度		阳光≦10,000勒克斯（lux），白炽灯≦3,000勒克斯（lux）
抗震动		10~55Hz振幅 1.5mm X-Y-Z 各方向2个小时。
耐撞击		500m/S²(50G) X-Y-Z 各方向三次。
环境/存储温度		环境温度：-25~55℃（非冰冻）/存储温度：-30~70℃
环境/存储温度		环境湿度：35~85% RH/ 存储湿度：35~95%
防护/材质		IEC IP67 （适用所有型号），塑料外壳：PBT（含玻璃）/ 金属外壳：BSBM / 前盖/镜头：PMMA
