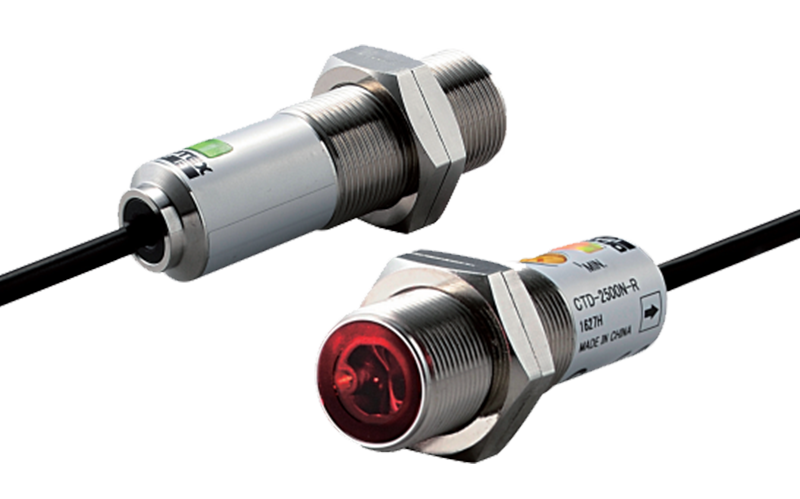

OPTEX奥泰斯 C-R 新一代高性能/高功率金属圆柱形光电传感器
C-R系列
- 外壳坚固，防水等级IP67
- 使用方便，即使长距离检测亦方便对焦
- 检测距离长（对射型Max.25m；漫反射型Max.1m）
- 特点
-
即使长距离检测亦方便对焦
高可视性红色LED红色LED便于对焦，因此传感器均采用红色LED作为光源使用。
C-R系列光斑可视性较高，便于传感器的对焦或位置调整。另外，C-R系列光斑最小化，与以往产品相比，光斑可视性更高。
接收器镜头前端配置信号输出指示灯(对射型)
接收器的侧面和镜头前端都配置有信号输出指示灯。在发射器一侧调整发射器的位置进行对焦时，可通过观察接收器前端的输出指示灯ON/OFF状态来确认对焦结果。因此即使一个人也可简单快速的完成对焦。
热熔成型 新型结构
高抗震动性
采用热熔成型结构。
提高抗震动等级 : 100Hz，8小时。
(详情请查阅参数表)
防水等级 :IP67
C-R系列的防护等级 : IP67。
可应用于潮湿或水分较多的工作环境。如食品
或饮料生产设备等经常冲洗的工作环境。
镀镍黄铜金属外壳
坚固外壳设计
以往产品的外壳，头部和尾部一般都采用塑料材质。新产品C-R系列整个外壳使用坚固的镀镍黄铜金属材质。在使用寿命、抗化学腐蚀、油污侵蚀及抗机械撞击等方面镀镍黄铜外壳具有远远优于塑料外壳的性能。
- 电路图
-
NPN型
对射型发射器
PNP型
- 外形尺寸
-
漫反射型和镜面反射型
对射型(发射器)
对射型(接收器)
反光镜
标准型 : V-61
检测距离 : 0.01～4m
小型 : V-42 (可选购件)
检测距离 : 0.01～2.4m
微型 : P45A (可选购件)
检测距离 : 0.01～1.4m
- 产品规格
-
类型 漫反射型(短距离) 漫反射型(长距离) 镜面反射型 对射型 红光光源型 CDD-11(N/P)-R CDD-100(N/P)-R - CRD-400(N/P)-R CTD-2500(N/P)-R 红外光光源型 CDD-11(N/P)-IR CDD-100(N/P)-IR CDD-100(N/P)-IR - CTD-2500(N/P)-IR 检测距离※1 0 ～ 110mm 0 ～ 1m 0 ～ 400mm 0.01 ～ 4m 25m 光源 红色LED / 红外LED 红色LED / 红外LED 红外LED 红外LED 红色LED / 红外LED 光斑尺寸 约 φ5mm / 110mm 约 φ70mm / 1m 约 φ240mm / 4m 约 φ240mm / 4m 约 φ1600mm / 25m 电源电压 DC10 ～ 30V ±10% 消耗电流 max. 25mA max. 30mA max. 30mA max. 25mA 发射器:20mA max. 接收器:25mA max. 响应时间 max. 500µs 开关量输出 NPN/PNP 集电极开路 max.100mA / DC 30V max. (残余电压 max.1.8V) 常开/常闭功能 常开(入光动作) / 常闭(遮光动作) 模式可选(接线控制) 灵敏度调整 1圈电位器调节 指示灯 输出指示灯(橙色LED) / 稳定指示灯(绿色LED) 抗震动 10 ~ 100 Hz; 振幅1.5mm, max.150m/s2, X、Y、Z各方向8小时 耐撞击 约50G, X、Y、Z各方向3小时 使用环境温度/湿度 -25 ～ 55℃ / 35 ~ 85%RH(不结露、不结冰的情况下） 存储环境温度/湿度 -30 ～ 70℃ / 35 ~ 95%RH(不结露、不结冰的情况下） 适用法令/规格 EMC指令(2014/30/EU) / IEC 60947-5-2:2007 / A1:2012 防护等级/材质 IEC 60529:IP67 / 外壳:镀镍黄铜, 镜头:PMMA ※1・镜面反射型 : 反光镜V-61
・长距离漫反射型 : 白纸200x200mm(反射率90% )
・短距离漫反射型 : 白纸100x100mm(反射率90% ) - 特性图
