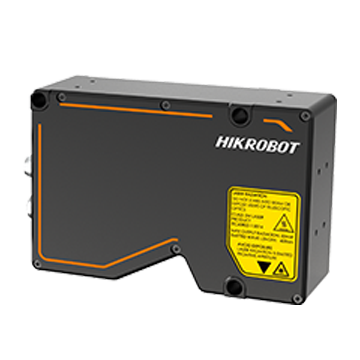

HIKROBOT 海康机器人 MV-DP2120-01H 3D激光轮廓传感器

型号 型号 MV-DP2120-01H
名称 3D激光轮廓传感器
性能 单轮廓点数 2048
参考距离 120 mm
Z轴测量范围 80 mm
Z轴分辨率 3.0 ~ 4.5 µm
X轴测量范围 77.4 mm@参考距离;
57 mm@近端;
96 mm@远端
Z轴重复精度 0.5 µm@传感器在光学平台上测试标准量块的数据
Z轴线性度(±% of MR) 0.01
轮廓数据间隔 27.8 ~ 47.2 µm
扫描帧率 700 Hz(最大测量范围下),最高可达10 KHz(ROI模式下)
数据输出类型 原始图、轮廓数据、深度图、亮度图
触发模式 软触发、硬触发(差分编码器触发)
激光波长 405 nm
激光安全等级 Class2M
电气特性 数据接口 GigE
数字I/O 12-pin M12接口提供供电和I/O,3路差分信号输入(Line 0/3/6),1路差分信号输出(Line 1),1路RS-232
供电 12 ~ 24 VDC
典型功耗 12W@12VDC

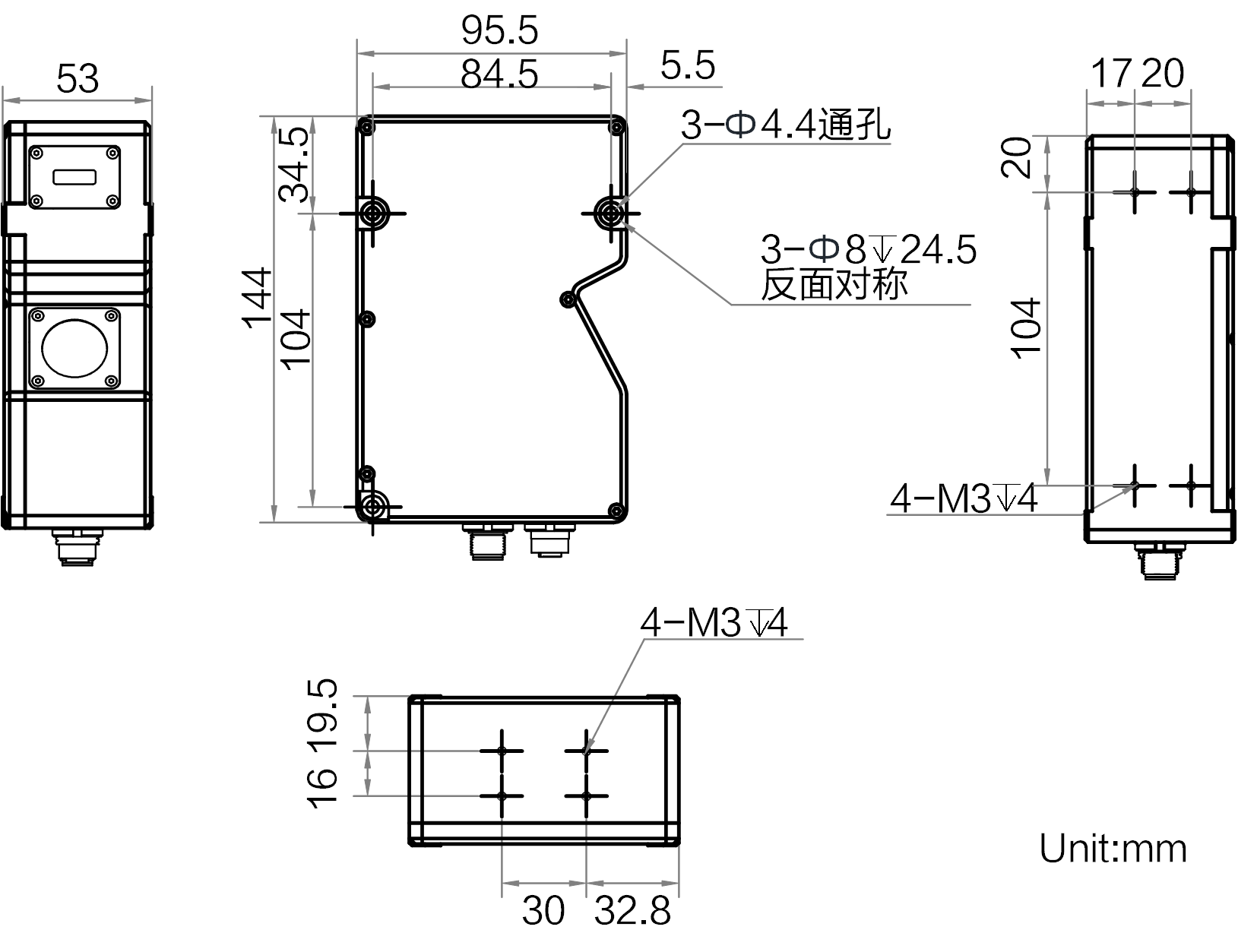

结构 外形尺寸 144 mm×95.5 mm×53 mm
重量 约900g
IP防护等级 IP67
温度 工作温度0 ~ 45°C,储藏温度-30 ~ 80°C
湿度 20%~85%RH无凝结
一般规范 软件 3DMVS
操作系统 Windows 7/10/11 32/64bits(8G内存,i5处理器)
