接口参数

• 接口传输速率
  1.25/2.5/3.125/5/6.25/10/12.5Gbps（CXP-1/2/3/5/6/10/12）

• 指示灯
  4 个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

• 接头
  4×Micro-BNC

• IO接口
  面板IO:4个光隔离输入板上扩展:4个光隔离输入、2个光隔离输出、2个 TTL 输入/输出

• 连接器
  RJ45连接器，2×12 2.54 间距连接器

基本参数

• 类型

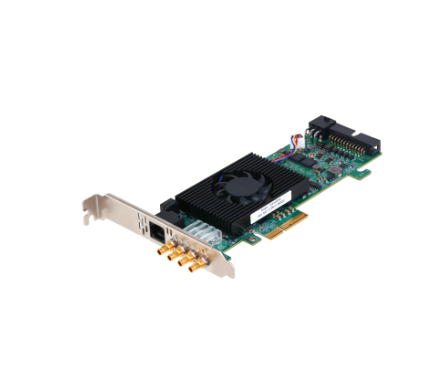

  CXP-12采集卡

• 型号
  GX3-12HD40

• 通道数
  4 路

• 协议标准
  CoaXPress 1.1/2.0

• 支持的像素格式
  Mono 8/10/12/16 等系列Bayer 8/10/12/16 等系列RGB 8/10/12/16 等系列YCbCr 8/10/12/16等系列符合PFNC规范的各种格式都支持

• 板载内存
  2GB DDR4-2400

• 支持相机类型
  CXP-12接口工业相机

• 支持相机数量
  最多4个

软件

• 配套软件
  Mvviewer

• 操作系统
  Windows 10/11/Server 2019(x64)

电源

• 供电方式
  PCIE供电：采集卡采用PCIE金手指供电；外接电源：一个板载6 Pin PEG连接器，当使用POCXP对相机供电时必须连接此接口，可提供的总功率最大为24W

• 功耗
  20 W

结构参数

• 产品尺寸
  167.5mm×68.9mm×21.6mm

• 包装盒尺寸
  200 mm ×140 mm ×40 mm

• 毛重
  0.15 kg

• 净重
  150g

• 风扇控制
  上报 FPGA 温度和风扇转速信息，可手动设定风扇转速

• 散热方式
  风扇散热和自然冷却

环境参数

• 工作温度
  0~50℃

• 工作湿度
  10% ~ 90%RH 无冷凝

• 储存温度
  -20~60℃

• 储存湿度
  10% ~ 90%RH 无冷凝

主机接口

• 总线接口
  PCIe Gen3 X8

• 总线传输带宽
  6700 MB/s（持续带宽）
