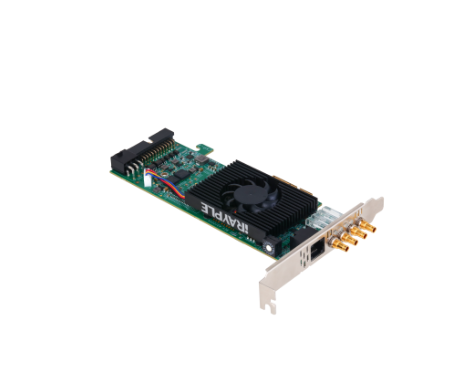

IRAYPLE 大华华睿 GX3-6D40 采集卡

IRAYPLE 大华华睿 GX3-6D40 采集卡 接口参数 接口传输速率 1.25/2.5/3.125/5/6.25Gbps(CXP-1/2/3/5/6) 指示灯 4 个全色 LED,可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态 接头 4 × DIN 1.0/2.3 IO接口 面板IO:4 个光隔离输入板上扩展:4 个光隔离输入、2 个光隔离输出、2 个 TTL 输入/输出 连接器 RJ45连接器,2×12 2.54 间距连接器 基本参数 类型 CXP-6 型号 GX3-6D40 通道数 4 路 协议标准 CoaXPress 1.1/2.0 支持的像素格式 Mono 8/10/12/16 等系列Bayer 8/10/12/16 等系列RGB 8/10/12/16 等系列YCbCr 8/10/12/16等系列符合PFNC规范的各种格式都支持 板载内存 2GB,DDR4-2400 支持相机类型 CXP-6接口工业相机 支持相机数量 最多4个 软件 配套软件 Mvviewer 操作系统 Windows 10/11/Server 2019(x64) 电源 供电方式 PCIE供电:采集卡采用PCIE金手指供电;外接电源:一个板载6 Pin PEG连接器,当使用POCXP对相机供电时必须连接此接口,可提供的总功率最大为24W 功...
货号:
GX3-6D40

相关产品




IRAYPLE 大华华睿 GX3-6D40 采集卡

接口参数

  • 接口传输速率
    1.25/2.5/3.125/5/6.25Gbps(CXP-1/2/3/5/6)
  • 指示灯
    4 个全色 LED,可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态
  • 接头
    4 × DIN 1.0/2.3
  • IO接口
    面板IO:4 个光隔离输入板上扩展:4 个光隔离输入、2 个光隔离输出、2 个 TTL 输入/输出
  • 连接器
    RJ45连接器,2×12 2.54 间距连接器

基本参数

  • 类型
    CXP-6
  • 型号
    GX3-6D40
  • 通道数
    4 路
  • 协议标准
    CoaXPress 1.1/2.0
  • 支持的像素格式
    Mono 8/10/12/16 等系列Bayer 8/10/12/16 等系列RGB 8/10/12/16 等系列YCbCr 8/10/12/16等系列符合PFNC规范的各种格式都支持
  • 板载内存
    2GB,DDR4-2400
  • 支持相机类型
    CXP-6接口工业相机
  • 支持相机数量
    最多4个

软件

  • 配套软件
    Mvviewer
  • 操作系统
    Windows 10/11/Server 2019(x64)

电源

  • 供电方式
    PCIE供电:采集卡采用PCIE金手指供电;外接电源:一个板载6 Pin PEG连接器,当使用POCXP对相机供电时必须连接此接口,可提供的总功率最大为24W
  • 功耗
    20 W

结构参数

  • 产品尺寸
    167.5mm×68.9mm×21.6mm
  • 包装盒尺寸
    200 mm ×140 mm ×40 mm
  • 毛重
    0.15 kg
  • 净重
    150g
  • 风扇控制
    上报 FPGA 温度和风扇转速信息,可手动设定风扇转速
  • 散热方式
    风扇散热和自然冷却

环境参数

  • 工作温度
    0~50℃
  • 工作湿度
    10% ~ 90%RH 无冷凝
  • 储存温度
    -20~60℃
  • 储存湿度
    10% ~ 90%RH 无冷凝

主机接口

  • 总线接口
    PCIe Gen3 X4
  • 总线传输带宽
    3300MB/s(持续带宽)
