OMRON欧姆龙 E3AS-HL150LMT M3 M8接插件型距离设定型光电传感器
OMRON欧姆龙 E3AS-HL150LMT M3 M8接插件型距离设定型光电传感器 E3AS-HL系列 距离设定型光电传感器 能够简单稳定地检测出难以检测的复杂形状、花纹、光泽工件的距离设定型光电传感器 特点 面向汽车行业 稳定检测复杂工件，缩短设备调试时间 对于难以检测的工件（曲面、光泽、铸件表面），在设计/启动时的误检测需要重新选定传感器或调整设置。E3AS系列不受曲面、光泽、铸件表面的影响，可稳定检测，缩短设计/启动时间 使用E3AS-HL检测曲面、形状复杂、带有光泽的工件 稳定检测曲面或形状复杂的金属工件 稳定检测各种颜色或光泽的工件 检测低反射率薄工件时，可能无法检测出工件与背景间的段差，导致无法稳定检测。 E3AS-HL则不易受材质和颜色影响，能够检测出段差。 检测距离会因工件的材质和颜色发生变化，导致无法稳定检测。E3AS-HL则不易受材质和颜色影响，无需为每个工件调整传感器。 采用透镜校准技术，将材质的影响降至更低 CMOS感测 扩大传感器可设置的场所，减少新的改造设计的工时 在新设计和设备改造的时候，由于...
分类：
货号：
E3AS-HL150LMT M3
描述
OMRON欧姆龙 E3AS-HL150LMT M3 M8接插件型距离设定型光电传感器
E3AS-HL系列
距离设定型光电传感器
能够简单稳定地检测出难以检测的复杂形状、花纹、光泽工件的距离设定型光电传感器
- 特点
面向汽车行业
稳定检测复杂工件，缩短设备调试时间
使用E3AS-HL检测曲面、形状复杂、带有光泽的工件
稳定检测曲面或形状复杂的金属工件
稳定检测各种颜色或光泽的工件
检测低反射率薄工件时，可能无法检测出工件与背景间的段差，导致无法稳定检测。 E3AS-HL则不易受材质和颜色影响，能够检测出段差。
检测距离会因工件的材质和颜色发生变化，导致无法稳定检测。E3AS-HL则不易受材质和颜色影响，无需为每个工件调整传感器。
采用透镜校准技术，将材质的影响降至更低 CMOS感测
扩大传感器可设置的场所，减少新的改造设计的工时
在新设计和设备改造的时候，由于传感器的设置制约，设备复杂化，有时需要设计工数。使用E3AS系列，扩大传感器的可设置场所，削减设计、启动工数。
倾斜安装，紧密安装E3AS-HL
可不依赖于工件形状、倾斜的设置
检测金属曲面工件和低反射率曲面工件时，容易受到形状影响，设计/调整安装角度需要耗费大量工时。E3AS-HL支持较大范围的安装角度，有助于简化设计。
可以在狭小的空间内紧密安装和设置在照明附近
具备最多支持4台设备的防止相互干扰功能，因此设计时无需担心与安装在附近的传感器相互干扰。在根据孔位置判断种类等应用中可近距离安装。
使用环境照度达20,000lx的高水平*2，设计时无需考虑相机照明和阳光的影响。可直接安装在相机照明旁边。
可检测出曲面工件反射的微弱光线的感测算法
E3AS-HL是欧姆龙一款采用FPGA的激光Class 1的CMOS激光传感器，通过对受光波形进行每秒一万次的高速采样和欧姆龙累计处理，灵敏度相较以往有显著提高。可增幅并检测微弱光线，从而稳定检测表面带有光泽、形状复杂、由黑色橡胶制成和难以接收反射光的工件。
注.不适用于透明体。
* 1. 用于本公司标准检测物体时的典型值
采用正面保护罩降低传感器故障频率
飞溅的焊渣附着在检测面上，或作业时受到撞击，都会导致传感器故障而必须更换。安装正面保护罩即可防止传感器本体故障。如果出现异常，只需更换正面保护罩，而无需更换传感器及重新接线。
采用欧姆龙外壳设计，可降低故障导致更换的频率
传感器外壳采用不锈钢（SUS316L），并以欧姆龙的“不同材质激光熔接技术”提高了不锈钢和树脂的附着力和密封性。
激光熔接技术
使用激光熔接不同材料（树脂和金属）的技术。先在金属壳体上加工出小孔，再使用激光熔化树脂零件加以填充，从而确保附着力和密封性。
通过示教在短时间内轻松实现理想设定
采用E3AS-HL，使用者可通过示教方式轻松实现理想设定，避免因启动时遇到问题而返工。 易于程序化的操作性使远程指示操作更加轻松。
配备有机EL显示器，文本易读，便于理解
阈值和检测值显示在同一画面上，便于设定阈值。还具有广视角和显示反转功能，可在现场轻松确认显示内容。
通过一键示教防止设定偏差
只需按下示教按钮即可设定阈值。因此可以防止设定偏差，轻松设定理想阈值。
通过IO-Link，只需少量人员即可在短时间内启动/维护生产线
通过IO-Link，可批量设定从而缩短启动时间，并活用现场数据缩短量产后的故障排除时间。
通过IO-Link设备设定工具 批量写入，从而缩短启动时间
可为安装在生产线上的成千上万台传感器批量写入设定信息，从而缩短设定时间，减少人为偏差。
通过校验并监控传感器数据 实现预测性监视和快速恢复
通过监控时刻掌握由于污垢等原因导致的光量降低，从而提前预测并处理误检测，减少生产线突然停机现象。
面向食品、日用品行业
稳定检测难检工件，即使工件变化也不需要重新设计
工件的形状、颜色、光泽等发生变化时，必须选择不同传感器并重新设计设备。
但若采用E3AS-HL，则不易受到复杂形状、颜色和光泽的影响，实现稳定检测，从而减少重新设计所需的工时。
使用E3AS-HL检测形状复杂、带有颜色或光泽的工件
采用透镜校准技术，将材质的影响降至更低 CMOS感测
消除传感器的安装限制，提升设备的设计自由度
对于难检工件或长距离检测，虽然可以使用回归反射型传感器，但随着设备日益精密、复杂，安装空间受到限制，需要花费大量工时进行设计。若采用E3AS-HL，则无需反射板。
E3AS-HL可用于曲面工件的多列运输线
无论易拉罐还是塑料瓶均可稳定检测，无需反射板
可检测出曲面工件反射的微弱光线的感测算法
E3AS-HL是欧姆龙一款采用FPGA的激光Class 1的CMOS激光传感器，通过对受光波形进行每秒一万次的高速采样和欧姆龙累计处理，灵敏度相较以往有显著提高。可增幅并检测微弱光线，从而稳定检测表面带有光泽、形状复杂、由黑色橡胶制成和难以接收反射光的工件。
注.不适用于透明体。
* 1. 用于本公司标准检测物体时的典型值
通过示教在短时间内轻松实现理想设定
采用E3AS-HL，使用者可通过示教方式轻松实现理想设定，避免因启动时遇到问题而返工。 易于程序化的操作性使远程指示操作更加轻松。
通过一键示教防止设定偏差
只需按下示教按钮即可设定阈值。因此可以防止设定偏差，轻松设定理想阈值。
即使有多台传感器，也可在短时间内轻松设定
通过旋钮调整灵敏度需要经验和专业知识，逐台调整阈值相当费时。若采用E3AS-HL，则只需按下示教按钮即可自动完成设定。使用者可在短时间内轻松设定。
需要检测透明体时，可通过示教轻松设定高灵敏度背景
以往需要熟练工人凭借经验和专业知识使用透明体专用传感器进行的设定，现在只需按下按钮即可完成。
根据背景距离信息和受光量信息的变化（匹配度）检测有无工件。
配备有机EL显示器，文本易读，便于理解
阈值和检测值显示在同一画面上，便于设定阈值。还具有广视角和显示反转功能，可在现场轻松确认显示内容。
通过增强耐环境性，降低停机/维护的频率
量产运行期间，现场环境因素引发传感器误动作，进而导致生产线停机的情况时有发生，恢复运行需要耗费大量工时。 E3AS-HL则通过增强耐环境性，降低停机频率，提高运行效率。
采用吹气单元降低误检测频率
采用吹气单元可防止安装在难以清洁的狭窄位置的传感器检测面受到污染，从而大幅降低误检测频率。不仅可以用于E3AS-HL，也可安装在安装间距为25.4mm的光电传感器上。
采用欧姆龙外壳设计，可降低故障导致更换的频率
传感器外壳采用不锈钢（SUS316L），并以欧姆龙的“不同材质激光熔接技术”提高了不锈钢和树脂的附着力和密封性。
防止布局变更或增加传感器时因周围环境变化而导致误检测
生产线变化后，受到图像照明或附近其他传感器的影响，可能发生误动作。
较高的使用环境照度和防止相互干扰的功能可降低误动作发生频率。
通过IO-Link，只需少量人员即可在短时间内启动/维护生产线
通过IO-Link，可批量设定从而缩短启动时间，并活用现场数据缩短量产后的故障排除时间。
通过IO-Link设备设定工具 批量写入，从而缩短启动时间
可为安装在生产线上的成千上万台传感器批量写入设定信息，从而缩短设定时间，减少人为偏差。
通过校验并监控传感器数据 实现预测性监视和快速恢复
通过监控时刻掌握由于污垢等原因导致的光量降低，从而提前预测并处理误检测，减少生产线突然停机现象。
- 视频
汽车行业介绍视频
稳定检测曲面、光泽及凹凸工件
对于难以检测的工件（曲面、光泽、铸件表面），在设计/启动时的误检测需要重新选定传感器或调整设置。E3AS系列不受曲面、光泽、铸件表面的影响，可稳定检测，缩短设计/启动时间。
减少检测面污染，降低误检测频率
量产运转时，由于现场环境引起的传感器误动作和传感器破损而发生生产线停止，需要修复工时。E3AS系列的话，通过检测面的保护来减少生产线停止频率，提高运转率。
实机视频（汽车行业）
【面向汽车行业】多色薄工件通过检测
【E3AS-HL】
稳定检测曲面、光泽、凹凸、多色、低反射工件
E3AS系列通用（防污功能）
【E3AS系列防污功能】吹气单元
用空气除去水滴和灰尘附着在检测面上
实机视频（食品、日用品行业）
【面向食品、日用品行业】塑料瓶通过检测
【E3AS-HL】
无需反射板，设计灵活
种类
E3AS-HL
线性光束型
| 连接方式 | 型号 | |||
|---|---|---|---|---|
| 检测范围(白纸) | 输出 | NPN输出 | PNP输出 | |
| IO-Link传输速度 | ― | COM3(230.4kbps)*3 | ||
| 导线引出型 (2m)*1 |
 |
E3AS-HL500LMN 2M | E3AS-HL500LMT 2M | |
| M8接插件型 | E3AS-HL500LMN M3 | E3AS-HL500LMT M3 | ||
| M12 SmartClick 接插件中继型 *2 |
E3AS-HL500LMN- M1TJ 0.3M |
E3AS-HL500LMT- M1TJ 0.3M |
||
| 导线引出型 (2m)*1 |
 |
E3AS-HL150LMN 2M | E3AS-HL150LMT 2M | |
| M8接插件型 | E3AS-HL150LMN M3 | E3AS-HL150LMT M3 | ||
| M12 SmartClick 接插件中继型 *2 |
E3AS-HL150LMN- M1TJ 0.3M |
E3AS-HL150LMT- M1TJ 0.3M |
||
光点型
| 连接方式 | 型号 | |||
|---|---|---|---|---|
| 检测范围(白纸) | 输出 | NPN输出 | PNP输出 | |
| IO-Link传输速度 | ― | COM3(230.4kbps) | ||
| 导线引出型 (2m)*1 |
|
E3AS-HL500MN 2M | E3AS-HL500MT 2M | |
| M8接插件型 | E3AS-HL500MN M3 | E3AS-HL500MT M3 | ||
| M12 SmartClick 接插件中继型 *2 |
E3AS-HL500MN- M1TJ 0.3M |
E3AS-HL500MT- M1TJ 0.3M |
||
| 导线引出型 (2m)*1 |
|
E3AS-HL150MN 2M | E3AS-HL150MT 2M | |
| M8接插件型 | E3AS-HL150MN M3 | E3AS-HL150MT M3 | ||
| M12 SmartClick 接插件中继型 *2 |
E3AS-HL150MN- M1TJ 0.3M |
E3AS-HL150MT- M1TJ 0.3M |
||
*1. 还备有长5m的导线。型号末尾为5M。（例：E3AS-HL500LMN 5M/E3AS-HL500MN 5M）
*2. 备有M8接插件中继型（0.3m）。型号末尾为-M3J 0.3M。
（例：E3AS-HL500LMN-M3J 0.3M/E3AS-HL500MN-M3J 0.3M）
附件（另售）
传感器I/O接插件（单侧接插件）
（接插件型/接插件中继型 必需）传感器中不附带，请务必订购。
圆型防水接插件 XS3F-M8系列
| 形状 | 电缆规格 | 电缆外径 (mm) |
电缆引 出方向 |
电缆长度 (m) |
传感器I/O接插件型号 |
|---|---|---|---|---|---|
M8接插件 |
PVC机器人电缆 | φ4 | 直型 | 2 | XS3F-M421-402-R |
| 5 | XS3F-M421-405-R | ||||
| L型 | 2 | XS3F-M422-402-R | |||
| 5 | XS3F-M422-405-R |
注1. 还备有XS3W（两侧接插件）、长1m、10m的电缆。
2. 接插件嵌合后无法转动。
3. 导线引出方向固定在传感器投/受光面的180度相反方向。
圆型防水接插件 XS5系列
| 形状 | 电缆规格 | 电缆外径 (mm) |
电缆引 出方向 |
电缆长度 (m) |
传感器I/O接插件型号 |
|---|---|---|---|---|---|
| M12 SmartClick接插件  |
PVC机器人电缆 | φ6 | 直型 | 2 | XS5F-D421-D80-F |
| 5 | XS5F-D421-G80-F | ||||
| L型 | 2 | XS5F-D422-D80-F | |||
| 5 | XS5F-D422-G80-F |
注1. 还备有XS5W（两侧接插件）。
2. 接插件嵌合后无法转动。
3. 导线引出方向固定在传感器投/受光面的180度相反方向。
安装支架
传感器中不附带，请根据需要订购。
E3AS-HL系列用
| 形状 | 型号 (材质) |
导线引出型 | M12 SmartClick 接插件中继型 |
M8接插件型 | |
|---|---|---|---|---|---|
| L型 安装支架 |
 |
E39-L221 (SUS304) |
○ | ○ | ― |
| 卧式 保护罩 安装支架 |
 |
E39-L222 (SUS304) |
○ | ○ | ― |
| 背面 安装支架 |
 |
E39-L223 (SUS304) |
○ | ○ | ○ *2 |
| 坚固型 安装支架 |
 |
E39-L224 (SUS304) |
○ | ○ | ― |
| L型 安装支架 |
 |
E39-L231 (SUS304) |
― *1 | ― *1 | ○ *3 |
| 卧式 保护罩 安装支架 |
 |
E39-L232 (SUS304) |
― *1 | ― *1 | ○ *3 |
| 坚固型 安装支架 |
 |
E39-L234 (SUS304) |
― *1 | ― *1 | ○ *3 |
| 正面 保护罩 |
 |
E39-E19 | ○ | ○ | ○ |
*1. 还可与导线引出型和M12 SmartClick接插件中继型一起使用，使用前请确认支架形状。
*2. 连接传感器I/O接插件之前，请确认安装环境和支架形状。
*3. 请使用L型传感器I/O接插件进行连接。直型无法安装。
E3AS系列通用
传感器中不附带，请根据需要订购。
| 形状 | 型号 (材质) |
导线引出型 | M12 SmartClick 接插件中继型 |
M8接插件型 | |
|---|---|---|---|---|---|
| 灵活的 安装支架 |
 |
E39-L261 *1 (SUS304) |
○ | ○ | ○ |
| 立柱 50mm |  |
E39-L262 | ○ | ○ | ○ |
| 立柱 100mm |  |
E39-L263 | ○ | ○ | ○ |
| 吹气单元 |  |
E39-E16 *2 | ○ | ○ | ○ |
*1. 请与另售的立柱（E39-L262或E39-L263）一起购买。
*2. 不附带空气管。
- 额定值 / 性能
E3AS-HL
| 检测方式 | 三角测距 | |||||
|---|---|---|---|---|---|---|
| 型号 项目 |
NPN输出 | E3AS-HL500MN | E3AS-HL500LMN | E3AS-HL150MN | E3AS-HL150LMN | |
| PNP输出/ COM3 |
E3AS-HL500MT | E3AS-HL500LMT | E3AS-HL150MT | E3AS-HL150LMT | ||
| 检测距离范围 *1 | 35～设置距离 | 35～设置距离 | ||||
| 设置范围 *1 | 35～500mm | 35～150mm | ||||
| 标准检测段差 *1 | 35～180mm：9mm 180～300mm：18mm 300～400mm：30mm 400～500mm：45mm (响应时间10ms时) |
35～50mm：1mm 50～100mm：2mm 100～150mm：4mm (响应时间10ms时) |
||||
| 显示最小单位值 | 1mm | 0.1mm | ||||
| 投光点径(参考值)*2 | 2.5mm×1.5mm (距离500mm时) |
18mm×1.5mm (距离500mm时) |
2.5mm×1.3mm (距离150mm时) |
8mm×1.3mm (距离150mm时) |
||
| 光源(发光波长) | 红色激光(660nm)、Class1(IEC/EN 60825-1:2014) | |||||
| 电源电压 | DC10～30V(含波动(p-p)10%)Class2 | |||||
| 消耗电流 | 100mA以下 | |||||
| 输入输出 | 控制输出 | 负载电源电压DC30V以下 Class2、 负载电流 2输出合计100mA以下(残留电压 负载电流10mA以下： 1V以下、负载电流10～100mA以下：2V以下) 集电极开路输出型(NPN/PNP输出 因型号而异) NO(常开)/NC(常闭)切换型 |
||||
| NPN | 输出1：NO(常开)、输出2：NC(常闭) | |||||
| PNP/COM3 | 输出1：NO(常开)/COM□、输出2：NC(常闭) | |||||
| 外部输入 | 投光激光OFF/示教/归零 切换型 NPN ON时：0V短路或1.5V以下、OFF时：电源电压短路或开路 PNP ON时：电源电压短路或电源电压1.5V以下、OFF时：0V短路或开路 |
|||||
| 显示 | 有机EL显示器(白色) 动作指示灯(橙色) 电源/通信指示灯(绿色*) * IO-Link通信模式(COM模式)时：闪烁 |
|||||
| 保护回路 | 电源反接保护、输出短路保护、输出反接保护 | |||||
| 响应时间 | 1.5ms/10ms/50ms 切换型 | |||||
| 阈值设置方式 | 示教方式/手动操作/通过IO-Link通信设置 | |||||
| 防止相互干扰台数 | 最多4台(设置防止相互干扰功能时) | |||||
| 使用环境照度 | 受光面照度 白炽灯：20,000lx以下、 太阳光：25,000lx以下 (距离250mm时) 白炽灯：5,000lx以下、 太阳光：10,000lx以下 (距离500mm时) |
受光面照度 白炽灯：8,000lx以下、 太阳光：16,000lx以下 |
||||
| 环境温度范围 | 工作时：-10～+50°C、保存时：-25～+70°C(无结冰、无结露) | |||||
| 环境湿度范围 | 工作时：35～85%RH、保存时：35～95%RH(无结露) | |||||
| 绝缘电阻 | 20MΩ以上(DC500V兆欧表) | |||||
| 耐电压 | AC1,000V 50/60Hz 1min | |||||
| 振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | |||||
| 冲击(耐久) | 500m2 X、Y、Z各方向 3次 | |||||
| 防水防尘等级 | IP67(IEC60529)、IP69K(ISO20653)、IP67G(JIS C 0920 附录1) | |||||
| 连接方式 | 导线引出型(标准导线长2m)M8接插件型、 M12 SmartClick接插件中继型(标准导线长0.3m) |
|||||
| 重量 (包装状态/ 仅限本体) |
导线引出型(2m) | 约180g/约110g | ||||
| M8接插件型 | 约120g/约50g | |||||
| M12 SmartClick 接插件中继型 |
约150g/约80g | |||||
| 材质 | 外壳 | 不锈钢(SUS316L) | ||||
| 透镜部/显示器部 | 异丁烯树脂(PMMA)/透镜部：防污涂层 | |||||
| 显示器部 | 聚酰胺11(PA11) | |||||
| 主要的IO-Link功能 | •NO(常开)/NC(常闭)的动作模式切换 •示教执行(2点示教、背景示教) •阈值设置 •控制输出的定时器功能及定时器时间的选择 •设置初始化 •按键锁定功能设置(无效/有效(通过按钮解锁)/有效(不可通过按钮解锁)) •监控输出(检测量和受光量的输出) |
|||||
| IO-Link通 信规格 |
IO-Link规格 | Ver1.1 | ||||
| 传输速度 | COM3(230.4kbps) | |||||
| 数据长度 | PD大小：4byte、OD大小：1byte(M-sequence type：TYPE_2_V) | |||||
| 最小周期时间 | COM3：1.2ms | |||||
| 附件 | 使用说明书、合规性表单、索引列表(仅限IO-Link型附带) 注. 安装支架另售 包括FDA证明标签、警告标签 |
|||||
*1. 为本公司标准检测物体（白色陶瓷）的测量结果。
*2. 在最大检测距离处使用 D4σ 方法定义。定义区域外也存在漏光，或检测物体周围的光反射率高于检测物体时，可能会受到影响。此外，检测小于光点尺寸的物体时，可能无法获得正确的测量值。
- 外形尺寸
单位：mm）
无指定尺寸公差：公差等级 IT16
E3AS-HL
本体
导线引出型/接插件中继型
E3AS-HL500□（-M1TJ）
E3AS-HL150□（-M1TJ）
接插件型
E3AS-HL500□ M3
E3AS-HL150□ M3
附件（另售）
安装支架
E39-L221
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E39-L222
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E39-L223
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）

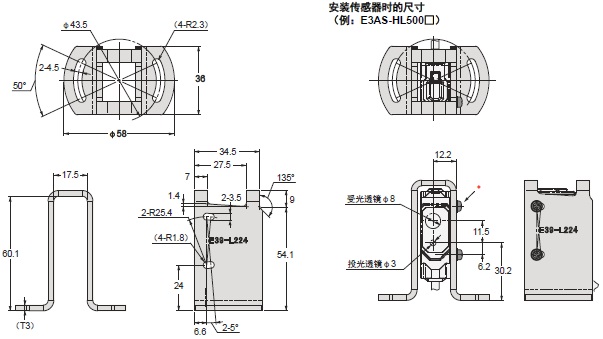

E39-L224
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E39-L231
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E39-L232
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E39-L234
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E39-E19
材质：不锈钢（SUS304）
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
E3AS系列通用
灵活的安装支架
E39-L261
* 附件 2-M3-L10十字槽盘头小螺钉（SW+JIS W组装）
立柱 50mm
E39-L262
材质：不锈钢（SUS304）
立柱 100mm
E39-L263
材质：不锈钢（SUS304）
吹气单元
E39-E16
材质：锌压铸
表面处理：电镀镍
* 附件 2-M3-L16十字槽盘头小螺钉（SW+JIS W组装）
