OPT奥普特 OPT-SmartFlash-3020 一键测量传感器SmartFlash系列
一键测量传感器SmartFlash系列
产品特点:
◆测量精度高，可保持在微米级
◆自动匹配测量位置，一键完成产品测量，测量结果不受操作人员技术水平影响
◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量
◆多角度+低角度光源的组合，直观反应产品的表面特征，获得清晰影像
◆双倍双远心镜头加上畸变校正算法，减少畸变对测量的影响
◆全铝合金结构，搭载精密交叉滚子导轨和直线电机，稳定性好、高精度、速度快
◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性
◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习
◆并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率
◆丰富的数据处理，支持多种报表输出，数据上传
◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作
◆测量精度高，可保持在微米级
◆自动匹配测量位置，一键完成产品测量，测量结果不受操作人员技术水平影响
◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量
◆多角度+低角度光源的组合，直观反应产品的表面特征，获得清晰影像
◆双倍双远心镜头加上畸变校正算法，减少畸变对测量的影响
◆全铝合金结构，搭载精密交叉滚子导轨和直线电机，稳定性好、高精度、速度快
◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性
◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习
◆并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率
◆丰富的数据处理，支持多种报表输出，数据上传
◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作
- 产品详情
高精度
自研高级光源、优秀成像系统、高精度运动控制平台
自研畸变校正算法、亚像素提取算法、边缘提取算法
自动对焦，减少人为误差
高效率
批量完成产品尺寸测量，不同产品也可同时测量
同时可测量100个以上产品，300个以上部位
自动生成尺寸测量报告
操作简单
产品任意放置，一键完成尺寸测量
全面的量测工具，尺寸输出工具
CAD程序转换,多种形式的数据输出
产品特点:
◆测量精度高，可保持在微米级
◆自动匹配测量位置，一键完成产品测量，测量结果不受操作人员技术水平影响
◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量
◆多角度+低角度光源的组合，直观反应产品的表面特征，获得清晰影像
◆双倍双远心镜头加上畸变校正算法，减少畸变对测量的影响
◆全铝合金结构，搭载精密交叉滚子导轨和直线电机，稳定性好、高精度、速度快
◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性
◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习
◆并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率
◆丰富的数据处理，支持多种报表输出，数据上传
◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作
◆测量精度高，可保持在微米级
◆自动匹配测量位置，一键完成产品测量，测量结果不受操作人员技术水平影响
◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量
◆多角度+低角度光源的组合，直观反应产品的表面特征，获得清晰影像
◆双倍双远心镜头加上畸变校正算法，减少畸变对测量的影响
◆全铝合金结构，搭载精密交叉滚子导轨和直线电机，稳定性好、高精度、速度快
◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性
◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习
◆并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率
◆丰富的数据处理，支持多种报表输出，数据上传
◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作
- 参数表
| 型号 | OPT-SmartFlash-3020 |
|---|---|
| 拍摄元件 | 2000万像素COMS |
| 受光镜头 | 双倍双远心镜头 |
| 镜头视野（广视野） | 82x55mm |
| 镜头视野（高精度） | 30x20mm |
| 照明系统（透射光） | 远心平行光源（绿色） |
| 照明系统（落射光） | 四通道多角度漫射照明（可选绿色）、低角度指向性照明（可选绿色）、同轴光（选配） |
| XY轴移动范围 | 235x155mm |
| Z1，Z2轴移动范围 | 72mm |
| 量测范围（广视野） | 300x200mm |
| 量测范围（高精度） | 240x160mm |
| 重复精度（工作台未移动-广视野模式） | ±1μm |
| 重复精度（工作台未移动-高精度模式） | ±0.5μm |
| 重复精度（工作台移动-广视野模式） | ±2μm |
| 重复精度（工作台移动-高精度模式） | ±1.5μm |
| 测量精度±2σ（无拼接*1-广视野模式） | ±3μm |
| 测量精度±2σ（无拼接*1-高精度模式） | ±2μm |
| 测量精度±2σ（有拼接*2-广视野模式） | ±(5+0.02L)μm |
| 测量精度±2σ（有拼接*2-高精度模式） | ±(3+0.02L)μm |
| 360°旋转装置*3（旋转角度） | 分辨率0.02°，范围360° |
| 360°旋转装置*3（旋转速度） | 0.2-2转/秒 |
| 360°旋转装置*3（最大可测直径） | 55mm |
| 高度测量*4（XY测量范围） | 110x155mm |
| 高度测量*4（重复精度） | ±2μm |
| 高度测量*4（测量精度） | ±(6+L/100)μm |
| 高度测量*4（高度） | 72mm |
| 高度测量*4（侧头光点直径） | 19.2μm |
| 高度测量*4（分辨率） | 0.012μm |
| 工作台最大载重 | 3KG |
| 工作距离 | 145mm |
| 电源系统 | 110-240V，50-60Hz，功率350W |
| 工作环境 | 温度25±10℃，湿度20%-80%RH（无凝结） |

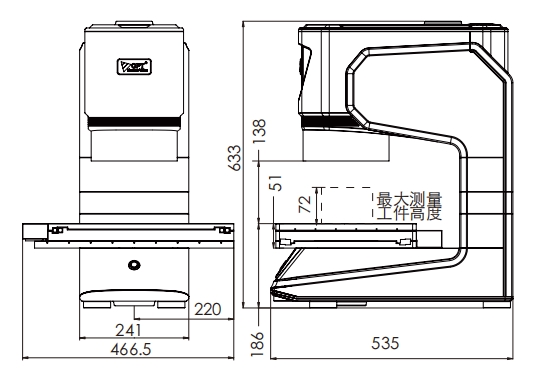

- 尺寸
单位(mm)
|
OPT-SmartFlash-3020
 |
