OPT奥普特 OPT-SmartFlash-1010 一键测量传感器SmartFlash系列

一键测量传感器SmartFlash系列

产品特点:
◆测量精度高，可保持在微米级
◆自动匹配测量位置，一键完成产品测量，测量结果不受操作人员技术水平影响
◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量
◆多角度+低角度光源的组合，直观反应产品的表面特征，获得清晰影像
◆双倍双远心镜头加上畸变校正算法，减少畸变对测量的影响
◆全铝合金结构，搭载精密交叉滚子导轨和直线电机，稳定性好、高精度、速度快
◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性
◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习
◆并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率
◆丰富的数据处理，支持多种报表输出，数据上传
◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作

产品详情

高精度
自研高级光源、优秀成像系统、高精度运动控制平台
自研畸变校正算法、亚像素提取算法、边缘提取算法
自动对焦，减少人为误差

高效率
批量完成产品尺寸测量，不同产品也可同时测量
同时可测量100个以上产品，300个以上部位
自动生成尺寸测量报告

操作简单
产品任意放置，一键完成尺寸测量
全面的量测工具，尺寸输出工具
CAD程序转换,多种形式的数据输出

OPT-SmartFlash-1010

参数表

型号	OPT-SmartFlash-1010
拍摄元件	2000万像素COMS
受光镜头	双倍双远心镜头
镜头视野（广视野）	82x55mm
镜头视野（高精度）	30x20mm
照明系统（透射光）	远心平行光源（绿色）
照明系统（落射光）	四通道多角度漫射照明（可选绿色）、低角度指向性照明（可选绿色）、同轴光（选配）
Z1，Z2轴移动范围	72mm
量测范围（广视野）	82x55mm
量测范围（高精度）	30x20mm
重复精度（工作台未移动-广视野模式）	±1μm
重复精度（工作台未移动-高精度模式）	±0.5μm
测量精度±2σ（无拼接*1-广视野模式）	±3μm
测量精度±2σ（无拼接*1-高精度模式）	±2μm
工作台最大载重	5KG
工作距离	145mm
电源系统	110-240V，50-60Hz，功率350W
工作环境	温度25±10℃，湿度20%-80%RH（无凝结）

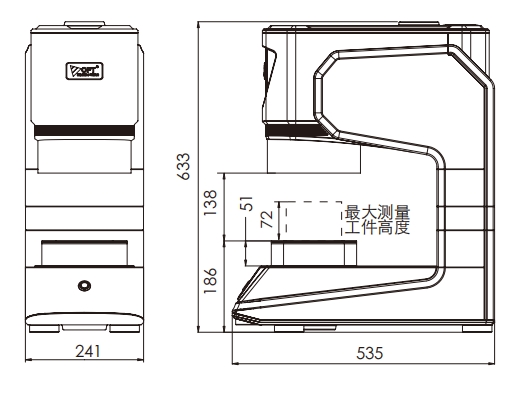

尺寸

单位(mm)

OPT-SmartFlash-1010
