OPT奥普特 OPT-SmartAxis-11 对射测量传感器SmartAxis系列

对射测量传感器SmartAxis系列

产品特点:
◆测量精度高，可保持在微米级
◆表超快曝光时间，传感器触发，同步采集，高速传送的工件也能清晰成像测量
◆超大范围景深，超低畸变，即使产品位置偏移，边缘轮廓依旧清晰
◆光学系统设计只接收平行光结构，排除外部光源干扰，光轴对齐可视化功能，保证高精度测量
◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量
◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性
◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习
◆丰富的数据处理，支持多种报表输出，数据上传
◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作

产品详情

在线智能测量
传感器触发，同步图像采集，15µs 超快曝光时间，无惧高速
外部通信，可通过多种PLC与外部进行通信，进行信号传递

应用案例

OPT-SmartAxis-11

参数表

型号	OPT-SmartAxis-11
照明系统	远心平行光源（绿色）
测量范围视野（最大测量区域）	8.5x7mm
测量范围视野（高精度测量区域）	5x4mm
测量范围景深（最大测量区域）	3mm
测量范围景深（高精度测量区域）	1.5mm
重复精度*1	±0.3μm
测量精度*2（最大测量区域）	±1μm
测量精度*2（高精度测量区域）	±0.6μm
工作环境	0-40℃，20%-80%RH（无凝结）
外壳保护等级*3	IP64
电源系统	100-240V，50-60Hz，功率240W
发射器、接收器间距	102mm
重量（发射器）	约960g
重量（接收器）	约675g
重量（底座）	约515g

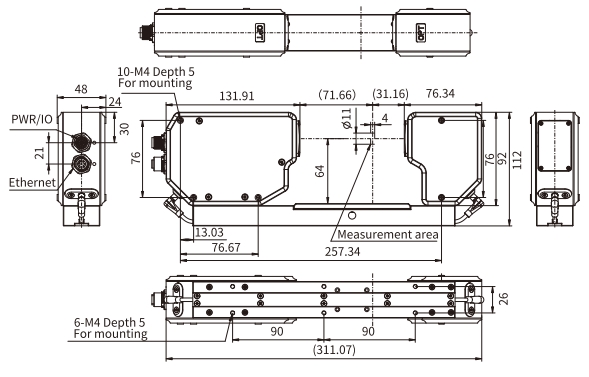

尺寸

单位(mm)

OPT-SmartAxis-11
