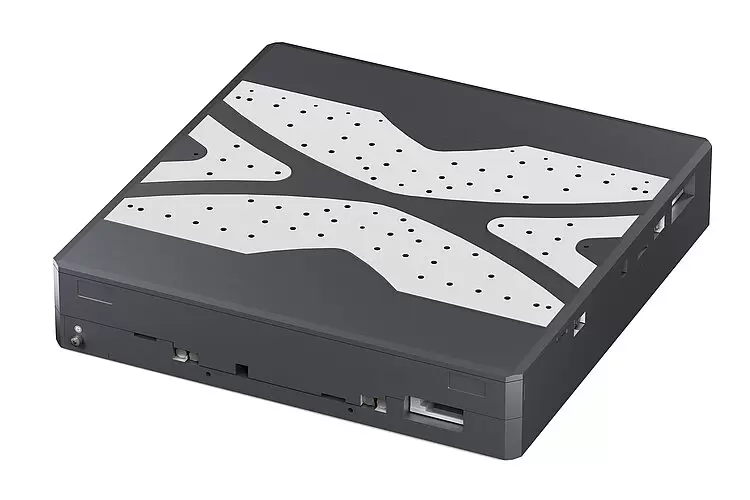

PI普爱 V-741 高精度XY平台
PI普爱 V-741 高精度XY平台
高运动精度和稳定性，行程为305 × 305毫米，线性电机
- 行程为305毫米×305毫米(12")
- 单向重复精度达0.1微米
- 无铁芯三相线性电机
- 速度达200毫米/秒
- 增量线性编码器分辨率为1纳米
- 交叉滚柱导轨
线性电机
线性电机为电磁直接驱动器。此类电机省去了动力传动系统中的机械部件，并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在超低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。
增量式线性编码器用于高精度位置测量
非接触式、超高精度的光学编码器直接测量平台的位置。非线性效应、机械间隙或弹性形变不会对测量造成影响。
可按需提供其他行程。
交叉滚柱导轨
对于交叉滚柱导轨，滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。
应用领域
医药行业。激光切割。扫描。生物技术。计量。AOI（自动光学检验）。激光打标。
规格
|
运动和定位 |
V-741.136111 |
单位 |
公差 |
|---|---|---|---|
|
主动轴 |
X、Y |
|
|
|
行程 |
305 × 305 |
毫米 |
|
|
集成传感器 |
增量线性编码器 |
|
|
|
设计分辨率 |
0.001 |
微米 |
|
|
传感器信号 |
正弦/余弦，1伏峰峰值，20微米信号周期 |
|
|
|
最小位移 |
0.02 |
微米 |
典型 |
|
单向重复精度 |
0.1 |
微米 |
典型值 |
|
双向重复精度 |
±0.25 |
微米 |
典型值 |
|
角度误差xry（螺距） |
±70 |
微弧度 |
典型值 |
|
角度误差xrz（偏转角） |
±50 |
微弧度 |
典型值 |
|
角度误差yrx（螺距） |
±60 |
微弧度 |
典型值 |
|
角度误差yrz（偏转角） |
±50 |
微弧度 |
典型值 |
|
正交性 |
±96.963 |
微弧度 |
典型值 |
|
直线度/平面度 |
±3 |
微米 |
典型 |
|
速度 |
200 |
毫米/秒 |
最大 |
|
X向上的加速度，无负载 |
3 |
米/平方秒 |
最大 |
|
Y向上的加速度，无负载 |
9 |
米/平方秒 |
最大 |
|
参考和限位开关 |
叉式光电传感器，常闭触点，5伏，NPN |
|
|
