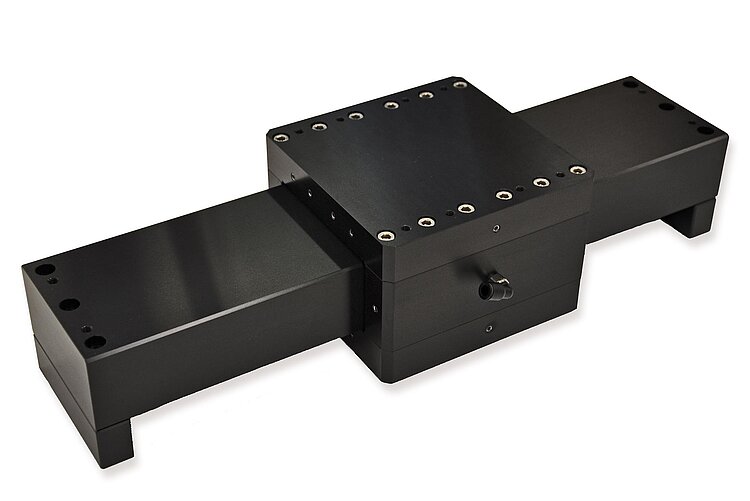

PI普爱 A-10x PIglideRB线性空气轴承模块
无摩擦，适用于定位、扫描、计量
- 扫描应用的完美选择或高分辨率定位
- 无尘室兼容
- 运动平台的尺寸达300 毫米 × 300 毫米
- 行程达1 米
- 负载容量达775 公斤
- 直线度/平面度达每25 毫米0.5 微米
- 螺距 / 旋转角 / 偏转角达每25 毫米1.2 微弧度
产品描述
PIglide RB系列线性空气轴承非常适用于要求平稳、精确的线性运动的应用。空气轴承模块可取代球形或交叉滚柱导轨，易于集成。与安装球轴承的平台单元相比，它们可提供更佳的直线度、角度偏差和重复精度，尤其是当行程大于100 毫米时。
由于空气轴承基本上没有摩擦，即使在最大负载下，其在靠近或者操作过程中都没有静摩擦力。空气轴承使用净化空气进行工作，工作时无接触，几乎免维护，无磨损。
附件和可选配件
空气预处理器
安装脚架
可按需求提供定制配置
一个导轨上几个运动平台
带运动导轨的构造
规格
| 运动平台的尺寸 / 毫米 × 毫米 | 行程 / 毫米 | 垂直负载能力* / 牛顿 | 侧向负载能力* / 牛 | |
|---|---|---|---|---|
|
A-101 |
50 × 50 |
50至200 |
130 |
75 |
|
A-102 |
50 × 100 |
50至300 |
260 |
260 |
|
A-103 |
75 × 75 |
50至300 |
350 |
195 |
|
A-104 |
75 × 115 |
50至300 |
540 |
540 |
|
A-105 |
100 × 100 |
50至300 |
630 |
370 |
|
A-106 |
100 × 150 |
50至600 |
950 |
950 |
|
A-107 |
150 × 150 |
50至750 |
1580 |
790 |
|
A-108 |
200 × 200 |
50至1000 |
2950 |
1475 |
|
A-109 |
300 × 300 |
50至1000 |
7600 |
2210 |
*规定负载能力为假定工作压力为80磅/平方英寸（550千帕）的情况下。若要求其他工作压力，请与PI联系确定其他负载能力。
**精度规格取决于负载、方向和轴承上的外力。请联系PI获取针对特定应用的参数。
