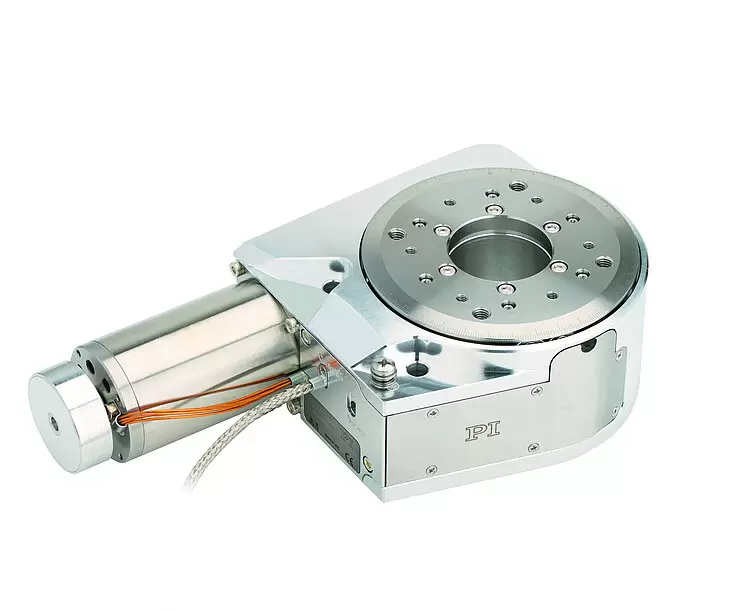

PI普爱 L-611.991300V7 适用于真空精密旋转台适用于高达10-9百帕的真空度无限行程极高的分辨率步进电机方向感应参考点开关可以进行多轴搭建 to content产品描述参考级转台低游隙带预载蜗轮副实现精密定位。带预载枢轴承实现高运动精度。通光孔径直径为35毫米。双向旋转行程无限。参考点开关。更高质量，适用于高真空应用在这种情况下，使用适合高真空的特殊组件，如电机、测量系统和限位开关。此外，表面由无涂层铝制成，传动螺杆和导向装置由不锈钢制成。这样，PI V7真空等级就达到了，这意味着高达10-7百帕。可选：运动精度和定位精度测量可按需提供用于摆动、轴向和径向蠕动的单独测量日志。请下单时标明。减少除气，特别是在真空环境中使用时最值得注意的是，对于导轨和传动螺杆的润滑，使用具有特别低除气的材料。因此，可承受温度高达80摄氏度。通过对PI V6真空等级的这一和其他修改，此定位器可以使用高达10-6百帕。较高质量，可满足超高真空的特殊要求在此真空等级中，产品在所有细节上都进行了优化，并采用了适用于超高真空的...

分类：

德国PI普爱

货号：

L-611.991300V7

PI普爱 L-611.991300V7 适用于真空精密旋转台

适用于高达10^-9百帕的真空度
无限行程
极高的分辨率
步进电机
方向感应参考点开关
可以进行多轴搭建

产品描述

低游隙带预载蜗轮副实现精密定位。带预载枢轴承实现高运动精度。通光孔径直径为35毫米。双向旋转行程无限。参考点开关。

在这种情况下，使用适合高真空的特殊组件，如电机、测量系统和限位开关。此外，表面由无涂层铝制成，传动螺杆和导向装置由不锈钢制成。这样，PI V7真空等级就达到了，这意味着高达10^-7百帕。

可按需提供用于摆动、轴向和径向蠕动的单独测量日志。请下单时标明。

最值得注意的是，对于导轨和传动螺杆的润滑，使用具有特别低除气的材料。因此，可承受温度高达80摄氏度。通过对PI V6真空等级的这一和其他修改，此定位器可以使用高达10^-6百帕。

在此真空等级中，产品在所有细节上都进行了优化，并采用了适用于超高真空的组件，以便达到高达10^-9百帕的PI V9真空等级。除其他外，只有选定类型的塑料用于此目的，使用测量系统时耐受温度为120摄氏度，不使用测量系统时耐受温度为150摄氏度。

真空室。研究. 高能束线设备. 显微镜. 电子元件组装和检验。

运动	L-611.991x00Vx	单位	公差
主动轴	θ_Z
旋转范围	>360	°
摆动	±15	微弧度	典型值
平面度	±1	微米	典型值
偏心度	±2.5	微米	典型值
角速度	20	度/秒	最大

定位	L-611.991200V6	L-611.991300V7	L-611.991600V9	单位	公差
集成传感器	–	–	–
设计分辨率	349	349	349	微弧度
最小位移	8.72	8.72	8.72	微弧度	典型值
单向重复精度	20	20	20	微弧度	典型值
双向重复性	±175	±175	±175	微弧度	典型值
参考点开关	霍尔效应，常闭触点，5伏，NPN	机械式常闭触点，5伏，NPN	机械式常闭触点，5伏，NPN

机械特性	L-611.991x00Vx	单位	公差
轴承	滚珠轴承
蜗轮速比	90:1
负载能力/轴向力	100	牛	最大
允许侧向力	50	牛	最大
θ_X向上的允许力矩M_X	40	牛米	最大
θ_Y向上的允许力矩M_y	40	牛米	最大
θ_Z向上的允许力矩M_z	3	牛米	最大
惯性力矩	770	千克平方毫米	±20 %

驱动特性	L-611.991x00Vx	单位	公差
电机类型	两相步进电机
工作电压，标称值	24	伏	标称
工作电压，最大值	48	伏	最大
电机分辨率	200	全步/转

其他	L-611.991200V6	L-611.991300V7	L-611.991600V9	单位	公差
工作温度范围	5到40	5至40	5到40	摄氏度
材料	阳极氧化铝、不锈钢、红铜	铝、不锈钢、红铜	铝、不锈钢、红铜
质量	2.6	2.6	2.6	千克	±5 %
移动质量	1.1	1.1	1.1	千克	±5 %
固定电缆*，在真空侧：电缆长度	–	2	2	米
连接器	HD D-sub 26（公头）	D-sub 15（母头）	D-sub 15（母头）
推荐控制器/驱动器	C-663.12单轴 SMC Hydra（双轴）带C-663.12C885的C-885（多达20轴） ACS模块化控制器	C-663.12单轴 SMC Hydra（双轴）带C-663.12C885的C-885（多达20轴） ACS模块化控制器	C-663.12单轴 SMC Hydra（双轴）带C-663.12C885的C-885（多达20轴） ACS模块化控制器

* 电缆固定在产品上
