PI普爱 N-216 NEXLINE® 线性执行器
长行程距离上的纳米定位，高力，PiezoWalk® 原理
力产生达 600 N
夹持力达 800 N
行程范围 20 mm
集成分辨率为 5 nm 的直接测量线性编码器
产品描述
应用领域
工业级精密定位
半导体技术
半导体测试
晶圆检测
光刻
纳米压印
纳米计量学
在强磁场和真空中运动
纳米级精度和高进给力，采用 PiezoWalk® 步进驱动器
几个压电陶瓷促动器在 PiezoWalk® 步行驱动器中执行行走运动，导致转轮向前进给。对促动器的控制允许以远低于 1 纳米的分辨率进行最小的步进和前进进给运动。
使用增量式线性编码器进行高精度位置测量
非接触式光栅直接在平台上以最高精度测量位置。非线性、机械间隙或弹性变形对测量没有影响。
适用于复杂的真空应用
PI 的压电电机可设计为在真空中使用，并适合在强磁场中运行。为此，可以使用特殊版本的驱动器。压电陶瓷步进驱动器也可用于洁净室或紫外线辐射较强的环境中。

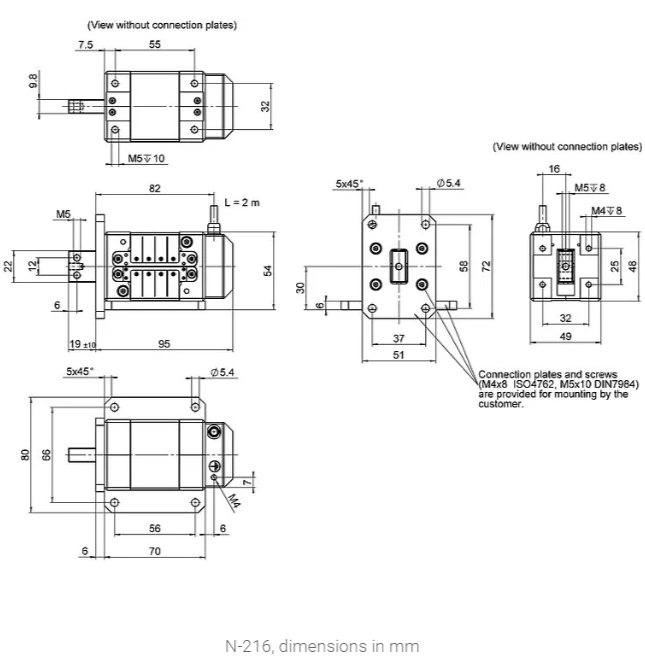

Specifications
| Motion | N-216.1A1 | N-216.2A1 | Tolerance |
|---|---|---|---|
| Active axes | X | X | |
| Travel range in X | 20 mm | 20 mm | |
| Travel range in X (analog mode) | ± 3 µm | ± 3 µm | |
| Velocity (10% duty cycle, full-step mode) | 1 mm/s | 1 mm/s | max. |
| Velocity (100% duty cycle, full-step mode) | 0.6 mm/s | 0.6 mm/s | max. |
| Velocity (100% duty cycle, nanostepping mode) | 0.4 mm/s | 0.4 mm/s | max. |
| Positioning | N-216.1A1 | N-216.2A1 | Tolerance |
| Reference switch | Optical, direction sensing (reference edge track), 5 V, TTL | Optical, direction sensing (reference edge track), 5 V, TTL | |
| Resolution in X, open loop | 0.03 nm | 0.03 nm | typ. |
| Integrated sensor | Incremental linear encoder | Incremental linear encoder | |
| System resolution in X | 5 nm | 5 nm | |
| Drive Properties | N-216.1A1 | N-216.2A1 | Tolerance |
| Drive type | NEXLINE® piezo walking drive | NEXLINE® piezo walking drive | |
| Operating voltage | -250 to +250 V | -250 to +250 V | |
| Drive force in X | 300 N | 600 N | max. |
| Mechanical Properties | N-216.1A1 | N-216.2A1 | Tolerance |
| Holding force in X, passive | 400 N | 800 N | min. |
| Overall mass | 1150 g | 1250 g | |
| Material |
Aluminum, stainless steel |
Aluminum, stainless steel |
|
| Miscellaneous | N-216.1A1 | N-216.2A1 | Tolerance |
| Operating temperature range | 0 to 55 °C | 0 to 55 °C | |
| Connector | D-sub 25-pin (m) | D-sub 25-pin (m) | |
| Cable length | 2 m | 2 m | +50 / -0 mm |
| Recommended controllers / drivers |
E-712.1AM |
E-712.1AM |
全步模式下的速度：取决于驱动电子设备。

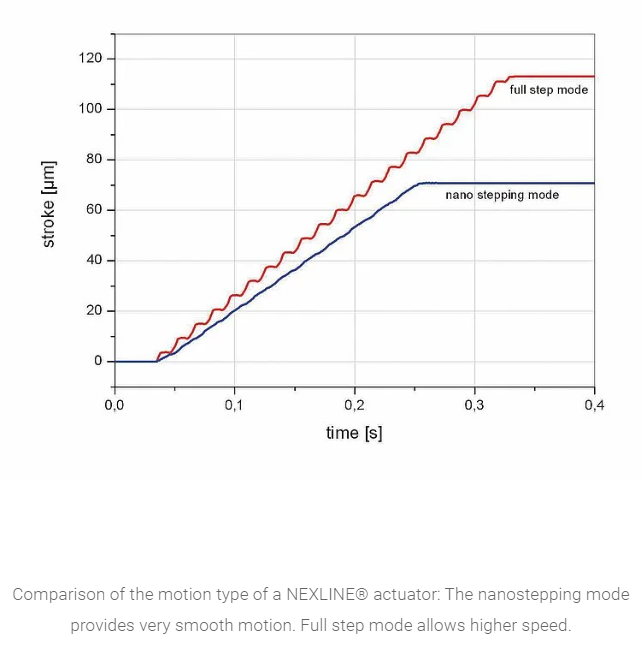

纳步模式下的速度：取决于驱动电子设备。纳步模式下的最大速度旨在实现最佳稳定性，因此在执行步骤时不会发生速度变化。
驱动力：数据是指全步模式作。
