PI普爱 E-713.ICCI0 用于E-713运动控制器的数字接口
PI普爱 E-713.ICCI0 用于E-713运动控制器的数字接口 用于数字输入和输出信号 用于模块化 E-713 运动控制器为高精度运动提供最大的灵活性24 V 标称电压，用于工业自动化可通过命令编程 产品描述 集成数字信号每个接口模块都有 12 个数字量输入和输出，标称电平为 5 V 或 24 V。带有输出的诊断选项。适合工业使用和抗干扰电流隔离和复杂的接地概念通过防止干扰提供最高的信号完整性。具有 24 V 标称电平的型号有助于将 E-713 运动控制器轻松集成到自动化技术中。触发功能或电机停止用户可以使用命令为各种应用配置每个数字输入和输出。这使得使用 E-713 运动控制器中的输入来启动记录或波形发生器输出成为可能。此外，数字输入可用于自动关闭伺服模式，从而在发生故障时触发电机停止。输出可用于输出触发信号，例如，与轴运动和波形发生器同步输出。 模块化设计数字接口模块旨在用于模块化 E-713 运动控制器。模块化概念使 E-713 运动控制器能够完全根据客户要求进行组装。E-713 运动控制器以协调的方式控制多达 16 个具有各种驱动类型的轴。这涉及使用...
分类：
货号：
E-713.ICCI0
描述
PI普爱 E-713.ICCI0 用于E-713运动控制器的数字接口
用于数字输入和输出信号
用于模块化 E-713 运动控制器
为高精度运动提供最大的灵活性
24 V 标称电压，用于工业自动化
可通过命令编程
规格

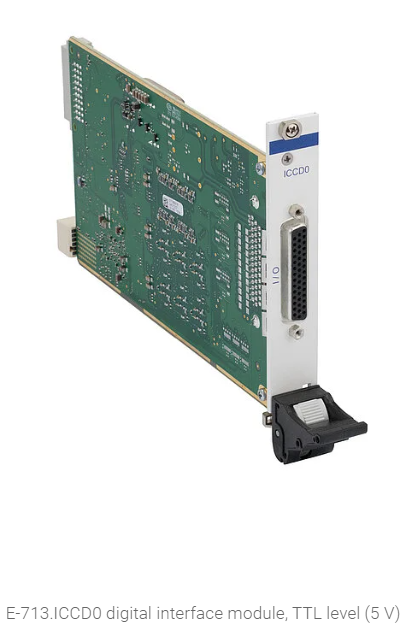

| Basics | E-713.ICCD0 | E-713.ICCI0 | |
|---|---|---|---|
| Housing type | Module without housing, 4 HP | Module without housing, 8 HP | |
| Interfaces and Operation | E-713.ICCD0 | E-713.ICCI0 | |
| Digital inputs | 12 | 12 | |
| Digital input signal | TTL (5 V), galvanically isolated, input voltage for logic 0 is 0 V to 0.8 V, input voltage for logic 1 is 2.0 V to 5 V | 24 V nominal level, galvanically isolated, voltages > 11.2 V are detected as high level, voltages < 8.5 V are detected as low level | |
| Digital outputs | 12 | 12 | |
| Digital output signal | TTL (5 V), galvanically isolated, maximum output voltage for logic 0 is 0.1 V at 100 μA output current and 0.8 V at 4 mA output current, minimum output voltage for logic 1 is 4.9 V at 100 μA output current and 2.0 V at 24 mA output current | 24 V nominal level, galvanically isolated, high-side switching | |
| Duration of the transition from low level to high level at the output | 0.016 µs | 5 µs | |
| Electrical Properties | E-713.ICCD0 | E-713.ICCI0 | |
| Current limitation per channel | — | 700 mA | |
| Short-circuit proof | Yes | Yes | |
| Average output current per channel | 50 mA | 500 mA | |
| Current limitation across all channels, supplied internally | — | 1000 mA | |
| Current limitation across all channels, supplied externally | — | 3500 mA | |
| Average output current across all channels, supplied internally | 600 mA | 1000 mA | |
| Average output current across all channels, supplied externally | — | 3000 mA | |
| Miscellaneous | E-713.ICCD0 | E-713.ICCI0 | |
| Connector digital input | HD D-sub 44 (f) | HD D-sub 44 (f) | |
| Connector digital output | HD D-sub 44 (f) | HD D-sub 44 (f) | |
| Operating voltage | 5 V, generated internally | 24 V, internally generated or provided externally | |
| Operating temperature range | 5 to 40 °C | 5 to 40 °C | |
| Overall mass | 180 g | 180 g |
具有 5 V 标称电平的接口模块：
如果没有连接到数字输入，则数字输入线的状态被 10 kΩ 的内部上拉电阻器拉至高电平。
输入和输出由内部供电，关闭时具有高达 5.5 V 的过压保护。输入受到极性反转保护。
具有 24 V 标称电平的接口模块：
如果 1 A 的总电流就足够了，则可以使用内部生成的 24 V 电压为输出供电。作为替代方案，可以使用标称电压为 24 V、最大电流为 3 A 的外部电源。HD D-sub 44 （f） 连接器的外部布线决定了是使用内部产生的电压还是外部提供的电压。
输出可在 13 V 至 30 V 的工作电压下运行。
输出的关闭时间（高 -> 低）取决于连接的负载，而接通时间（低 -> 高）与负载无关。输出的接通时间和关闭时间之间可能存在显著差异。
当输入电压约为 5 V 时，输入端的恒定电流约为 2.26 mA。
