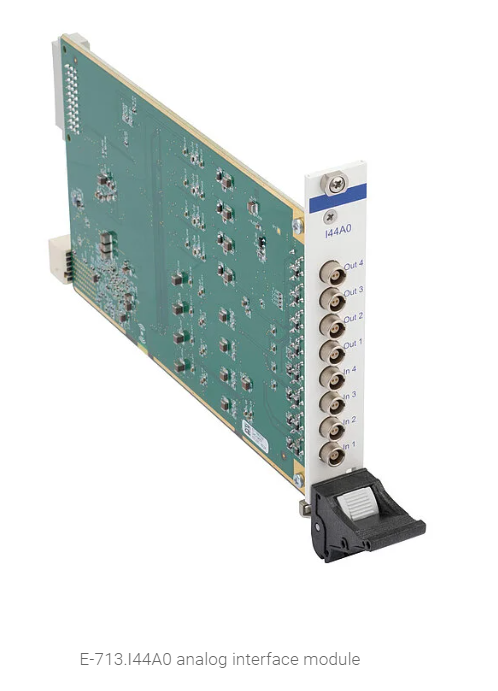

PI普爱 E-713.I44A0 用于E-713运动控制器的模拟接口
PI普爱 E-713.I44A0 用于E-713运动控制器的模拟接口 用于模拟输入和输出信号 用于模块化 E-713 运动控制器为高精度运动提供最大的灵活性高分辨率模拟输入和输出高带宽带来极快的速度可通过参数设置进行配置 产品描述 模拟信号的集成接口模块具有 4 个高分辨率模拟输入和输出，每个输入和输出都具有高带宽。使用参数设置灵活配置用户可以配置每个模拟输入和输出以用于各种目的。通过四阶多项式对输入进行数字线性化，并进行滤波以降低信号噪声，使需要极高精度的应用成为可能。控制输入、传感器输入或电机停止如果将模拟输入配置为控制输入，则施加的电压用于命令 E-713 运动控制器的轴。作为外部传感器输入的配置允许连接光功率计，例如，用于快速对准程序。此外，模拟输入可用于在发生故障时自动关闭伺服模式，导致电机停止。 控制输出或监视器输出额外的外部放大器可以通过配置为控制输出的模拟输出集成到运动系统中。配置为监视器输出允许使用模拟输出信号监控轴位置。模块化设计模拟接口模块旨在用于模块化 E-713 运动控制器。模块化概念使 E-713 运动控...
分类：
货号：
E-713.I44A0
描述
PI普爱 E-713.I44A0 用于E-713运动控制器的模拟接口
用于模拟输入和输出信号
用于模块化 E-713 运动控制器
为高精度运动提供最大的灵活性
高分辨率模拟输入和输出
高带宽带来极快的速度
可通过参数设置进行配置
为高精度运动提供最大的灵活性
高分辨率模拟输入和输出
高带宽带来极快的速度
可通过参数设置进行配置
产品描述
模拟信号的集成
接口模块具有 4 个高分辨率模拟输入和输出，每个输入和输出都具有高带宽。
使用参数设置灵活配置
用户可以配置每个模拟输入和输出以用于各种目的。通过四阶多项式对输入进行数字线性化，并进行滤波以降低信号噪声，使需要极高精度的应用成为可能。
控制输入、传感器输入或电机停止
如果将模拟输入配置为控制输入，则施加的电压用于命令 E-713 运动控制器的轴。作为外部传感器输入的配置允许连接光功率计，例如，用于快速对准程序。此外，模拟输入可用于在发生故障时自动关闭伺服模式，导致电机停止。
接口模块具有 4 个高分辨率模拟输入和输出，每个输入和输出都具有高带宽。
使用参数设置灵活配置
用户可以配置每个模拟输入和输出以用于各种目的。通过四阶多项式对输入进行数字线性化，并进行滤波以降低信号噪声，使需要极高精度的应用成为可能。
控制输入、传感器输入或电机停止
如果将模拟输入配置为控制输入，则施加的电压用于命令 E-713 运动控制器的轴。作为外部传感器输入的配置允许连接光功率计，例如，用于快速对准程序。此外，模拟输入可用于在发生故障时自动关闭伺服模式，导致电机停止。
控制输出或监视器输出
额外的外部放大器可以通过配置为控制输出的模拟输出集成到运动系统中。配置为监视器输出允许使用模拟输出信号监控轴位置。
模块化设计
模拟接口模块旨在用于模块化 E-713 运动控制器。模块化概念使 E-713 运动控制器能够完全根据客户要求进行组装。E-713 运动控制器以协调的方式控制多达 16 个具有各种驱动类型的轴。这涉及使用最先进的控制和线性化算法。可选的接口模块支持运动自动化。
额外的外部放大器可以通过配置为控制输出的模拟输出集成到运动系统中。配置为监视器输出允许使用模拟输出信号监控轴位置。
模块化设计
模拟接口模块旨在用于模块化 E-713 运动控制器。模块化概念使 E-713 运动控制器能够完全根据客户要求进行组装。E-713 运动控制器以协调的方式控制多达 16 个具有各种驱动类型的轴。这涉及使用最先进的控制和线性化算法。可选的接口模块支持运动自动化。
规格
| Basics | E-713.I44A0 | |
|---|---|---|
| Housing type | Module without housing, 4 HP | |
| Interfaces and Operation | E-713.I44A0 | |
| Analog inputs | 4 | |
| Analog input signal | ±10.675 V differential, input impedance 150 kΩ, bandwidth maximum 25 kHz | |
| Digital resolution of the analog input | 18 bit | |
| Analog outputs | 4 | |
| Analog output signal | ±12.775 V, output current maximum 60 mA per output, bandwidth maximum 12 kHz | |
| Digital resolution of the analog output | 16 bit | |
| Electrical Properties | E-713.I44A0 | |
| Short-circuit proof | Yes | |
| Miscellaneous | E-713.I44A0 | |
| Connector analog input | LEMO EPG.00.302.NLN | |
| Connector analog output | LEMO EPG.00.302.NLN | |
| Operating temperature range | 5 to 40 °C | |
| Overall mass | 162 g |
这适用于模拟输入信号： |AIN - AIN-|≤ -10.675 V 至 10.675 V 范围内的 10 V。
模拟输入的连接示例：
1） AIN- 连接到 GND 电位。然后，AIN 可以在 -10.675 V 到 10.675 V 的范围内变化。
2） -5 V 至 5 V 范围内的信号连接到 AIN ，而 AIN- 连接到相应的反相信号（5 V 至 -5 V）。
