PI普爱 E-713.SxxxxX E-713传感器处理运动控制器
用于电容式传感器、应变片传感器 （SGS） 和编码器
用于模块化 E-713 运动控制器
为高精度运动提供最大的灵活性
高达 10 kHz 的高带宽，适用于电容式传感器和 SGS
用于通过 SPI 连接编码器的传感器盒
长距离数字信号传输
为高精度运动提供最大的灵活性
高达 10 kHz 的高带宽，适用于电容式传感器和 SGS
用于通过 SPI 连接编码器的传感器盒
长距离数字信号传输
规格
| Basics | E-713.S03CM | E-713.S03CMX | E-713.S04SM | E-713.S18BHX | E-713.S33IM | E-713.S66IM | |
|---|---|---|---|---|---|---|---|
| Housing type | Module without housing, 4 HP | Module 4 HP and sensor box | Module without housing, 4 HP | Housing for industrial applications | Module without housing, 4 HP | Module without housing, 4 HP | |
| Input channels | 3 | 3 | 4 | 8 | 3 | 6 | |
| Supported ID chip | ID chip 2.0 | ID chip 2.0 | ID chip 2.0 | — | — | — | |
| Motion and Control | E-713.S03CM | E-713.S03CMX | E-713.S04SM | E-713.S18BHX | E-713.S33IM | E-713.S66IM | |
| Supported sensor signal | analog (cap.) | analog (cap.) | analog (SGS) | BiSS-C | Sin/cos, 1 V peak-peak | Sin/cos, 1 V peak-peak | |
| Reference switch input | — | — | — | — | TTL, Zero+ & Zero- | TTL, Zero+ & Zero- | |
| Limit switch input | — | — | — | — | TTL | TTL | |
| Interfaces and Operation | E-713.S03CM | E-713.S03CMX | E-713.S04SM | E-713.S18BHX | E-713.S33IM | E-713.S66IM | |
| Supported temperature sensor mechanics | — | — | PT1000 on piezo actuator | — | — | — | |
| Sensor | E-713.S03CM | E-713.S03CMX | E-713.S04SM | E-713.S18BHX | E-713.S33IM | E-713.S66IM | |
| Digital resolution for the sensor input | 18 bit | 18 bit | 18 bit | 32 bit | — | — | |
| Sensor bandwidth | 10 kHz | 10 kHz | 10 kHz | — | 250 kHz | 250 kHz | |
| Maximum sensor interpolation factor | — | — | — | — | 524288 | 524288 | |
| Miscellaneous | E-713.S03CM | E-713.S03CMX | E-713.S04SM | E-713.S18BHX | E-713.S33IM | E-713.S66IM | |
| Sensor connector | D-sub 25W3 | D-sub 25W3 | D-sub 37 (f) | D-sub 9 (f) | HD D-sub 26 (m) | HD D-sub 26 (m) | |
| Connector for supply voltage | — | — | — | D-sub 3W3 (m) | — | — | |
| Operating voltage | — | — | — | 18 to 24 V | — | — | |
| Power adapter | — | — | — | Not included in the scope of delivery | — | — | |
| Maximum power consumption | — | — | — | 10 W | — | — | |
| Operating temperature range | 5 to 40 °C | 5 to 40 °C | 5 to 40 °C | 5 to 40 °C | 5 to 40 °C | 5 to 40 °C | |
| Overall mass | 177 g | 800 g | 164 g | 380 g | 150 g | 150 g |
如果 E-713 运动控制器中包含相应的放大器模块，则电容式传感器或应变式传感器模块的传感器连接器也会为定位系统的压电陶瓷促动器提供电压。

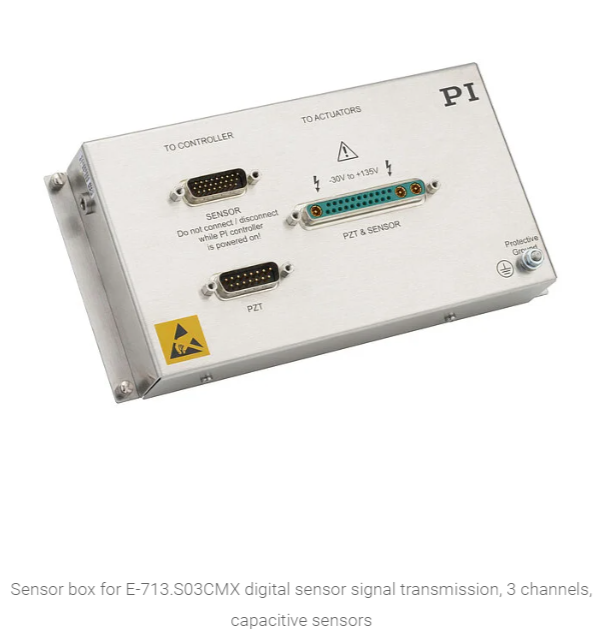

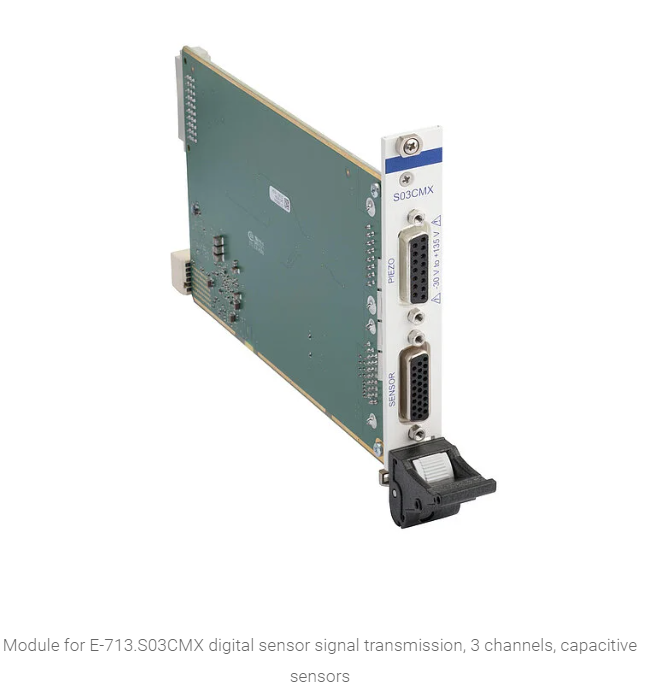

E-713 的。S03CMX 数字传感器信号传输由安装在 E-713 运动控制器外壳中的模块和一个用于安装在定位系统附近的独立传感器盒组成。用于将传感器盒连接到模块的电缆不包括在供货范围内，因为电缆的长度取决于具体应用。
使用 E-713 时。S18BHX 传感器盒，E-713 运动控制器必须包括一个 SPI 接口模块，以馈入传感器信号。传感器盒的供货范围包括一个适配器 HD D-sub 26 （f） 到 DisplayPort 插座，用于连接 SPI 接口模块。供货范围不包括 DisplayPort 电缆。
E-713 的最大功耗。S18BHX 传感器盒为 2.2 W。
如果未对工作电压等级和连接器类型或电源和最大功耗进行指定，则通过 E-713 运动控制器的外壳提供电源。

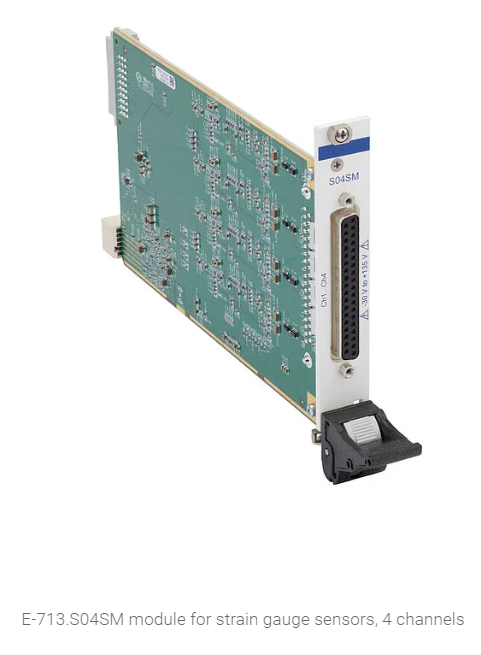

应变片传感器模块的其他规格：
对于应变片传感器：
- 传感器分辨率，1 σ，300 Hz：1：20000
- 参考信号，每通道：5 V，最大 15 mA
对于 PT1000 温度传感器：
- 传感器分辨率：8 位，-50 °C 至 150 °C
- 参考信号电流：0.25 mA
对于增量式传感器模块，插补电子元件可自动调整 Sin/Cos 传感器信号的偏移和增益。调整需要在传感器的至少 16 个信号周期内移动。
