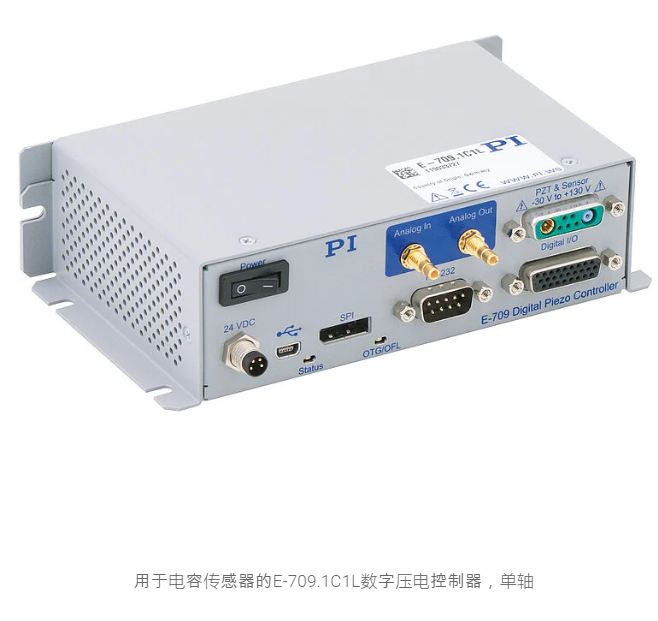

PI普爱 E-709.1C1L 紧凑且成本优化的数字压电控制器
PI普爱 E-709.1C1L 紧凑且成本优化的数字压电控制器
- 多种应用优化的动态性配置选项
- 器件温度的主动控制
- 丰富的安全与监测功能
- 线性误差最大0.01 %
成本优化的高性能控制器
用于带电容传式感器的基于压电陶瓷的单轴纳米定位系统。输出电压为-30至130伏。针对动态应用而优化的放大器和传感器评估。数字线性化。数字伺服控制器可以选择与轮廓发生器和位置前馈控制结合使用。波形发生器。数据记录器。自动调零。触发输入/输出。支持PI目前的所有ID芯片。带功能块的紧凑型设计，可轻松获得OEM版本。
安全与监测功能
放大器和传感器电子器件的过热保护。防短路。基于硬件的输入和输出值（例如电压和电流以及内部温度）的连续测量。针对静态和动态评估的高频测量。特定的值查询与记录可实现远程诊断。
软件界面
广泛的软件支持，如支持NI LabVIEW、C、C++、MATLAB、Python。与µManager和MetaMorph相兼容。PIMikroMove用户软件。
温度管理
主动温度控制可提高传感器电子器件的位置稳定性。适应多种运行条件。接通后10分钟之内即可对温度进行稳定控制。短暂的预热期可免除连续运行，因此提高了纳米定位系统的使用寿命，同时降低了能源需求。
接口
可通过PI通用指令集(GCS)对USB和RS-232/RS-485发出指令 用于位置指定和查询的实时SPI接口。高带宽模拟量控制输入或传感器输出。用于传感器监控器或外部放大器控制的模拟输出。可通过差分输入和输出以及SPI接口同步伺服周期。
应用领域
- 多光子显微镜，共聚焦显微镜
- 3D成像
- 筛选
- 自动聚焦系统
- 表面分析
- 晶圆检测
规格
|
接口和操作 |
E-709.1C1L |
|---|---|
|
通信接口 |
USB 2.0: Mini B RS-232：D-sub 9针（公头）或RS-485：HD D-sub 26针（母头） SPI：显示端口 |
|
压电陶瓷/传感器连接器 |
D-sub专用7W2 |
|
模拟输入 |
SMB；-10至10伏（可配置） |
|
模拟输出 |
SMB；-10至10伏（可配置） |
|
输入/输出连接器 |
HD D-sub 26针（母头） 4路多功能数字输入（TTL，可编程） 4路多功能数字输出（TTL，可编程） 1伺服周期输出(TTL) 1路复位输入(TTL) 1路差分输入和1路差分输出，用于伺服周期的外部同步（100千赫兹） 用于RS-485的差分线路RxD和TxD |
|
指令集 |
PI General Command Set (GCS) |
|
用户软件 |
PIMikroMove |
|
应用程序编程接口 |
API用于C / C++ / C# / VB.NET / MATLAB / Python，驱动器用于NI LabVIEW；受MATLAB、MetaMorph、µManager、Andor iQ支持 |
|
监测 |
机载记录温度、输入和输出电压以及不同元件的电流消耗 以20千赫兹的频率和15位的分辨率记录 通过GCS命令查询并通过数据记录器记录 |
|
显示器和指示灯 |
状态指示灯，精确/溢出指示灯 |
