PI普爱 65409100 机动化精密测角仪

结构紧凑,带孔径

  • 旋转范围为10度
  • 重复精度达8.7微弧度
  • 负载能力达2千克
  • 可选:带角度测量系统的直接位置测量
  • 与WT-100组合,带公共枢轴点

产品描述

精密级测角仪平台

带高齿轮速比的驱动器用于精密定位。两个限位开关。通光孔径大,直径为30毫米。可与WT-100组合,带公共枢轴点,进行两轴运动。

应用领域

精密微装配, 计量, 光子, 光学对准

版本

  • 电机轴上带旋转编码器的直流伺服电机
  • 步进电机
  • 可选:高分辨率光学角度测量系统用于直接位置测量
  • 可按需提供真空版本

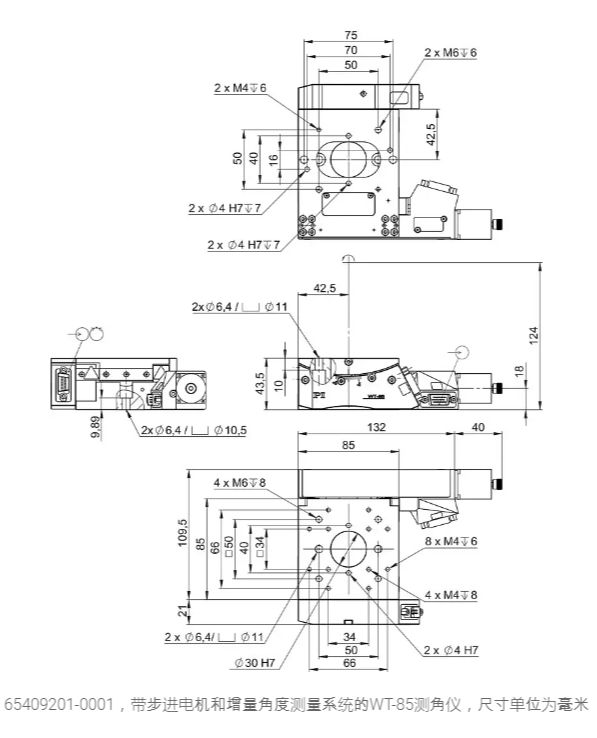

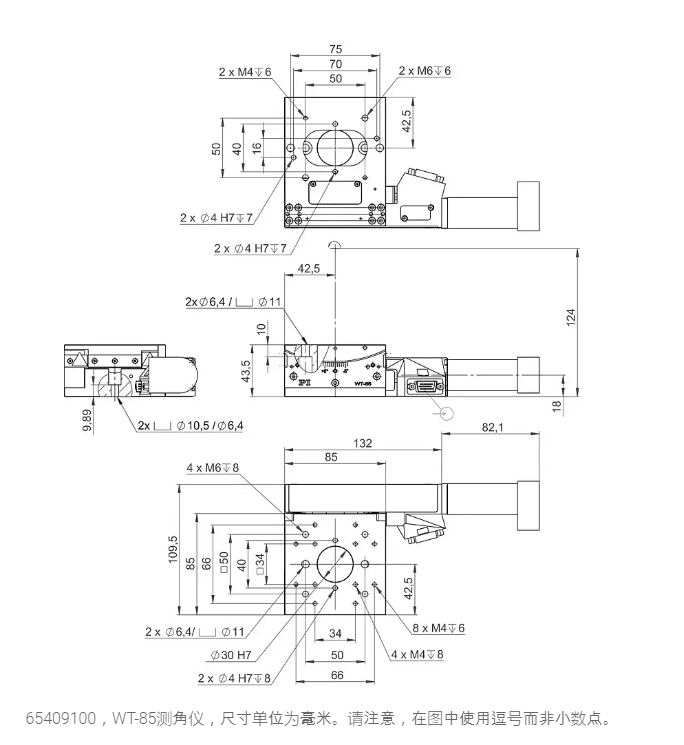

规格



65409100

65409101

65409200-0000

65409201-0001

单位

公差



带旋转编码器的直流电机

带角度测量系统和旋转编码器的直流电机

步进电机

步进电机和角度测量系统





主动轴

θX

θX

θX

θX





运动和定位

65409100

65409101

65409200-0000

65409201-0001

单位

公差

旋转范围

10

10

10

10



集成传感器

旋转编码器

增量角度测量系统

旋转编码器

增量角度测量系统





传感器信号旋转编码器

AB正交,RS-422

AB正交,RS-422





传感器信号角度测量系统



AB正交,RS-422

正弦/余弦,1伏峰峰值





传感器信号周期角度测量系统

211

211

微弧度



传感器分辨率 旋转编码器

2000

2000

计数/转



设计分辨率

4.65

2.11

46.5(全步)

2.11

微弧度



最小位移

17.5

2

17.5

2

微弧度

典型值

单向重复精度

69.8

8.7

69.8

8.7

微弧度

典型值

双向重复精度

±69.8

±8.7

±69.8

±8.7

微弧度

典型值

摆动

±125

±125

±125

±125

微弧度

典型值

角速度

15

15

7

7

度/秒

最大值

从旋转轴到运动平台表面的间隙

80.5

80.5

80.5

80.5

毫米



限位开关

2个机械常闭触点,电压为30伏,NPN

2个机械常闭触点,电压为30伏,NPN

2个机械常闭触点,电压为30伏,NPN

2个机械常闭触点,电压为30伏,NPN





机械特性

65409100

65409101

65409200-0000

65409201-0001

单位

公差

传动螺杆类型

滚珠丝杠

滚珠丝杠

滚珠丝杠

滚珠丝杠





丝杠螺距

1

1

1

1

毫米



导轨类型

滚珠轴承

滚珠轴承

滚珠轴承

滚珠轴承





齿轮速比

675:1

675:1

675:1

675:1





负载能力

20

20

20

20

最大值

力矩Mx,通电

0.75

0.75

0.75

0.75

牛米

最大值

容许侧向力

15

15

15

15

最大值

θy、θz向上的允许力矩

4

4

4

4

牛米

最大值

驱动特性

65409100

65409101

65409200-0000

65409201-0001

单位

公差

电机类型

直流电机

直流电机

两相步进电机

两相步进电机





工作电压,标称值

24

24

24

24

标称值

工作电压,最大值

48

48

48

48

最大值

步进分辨率

200

200

全步/转



其他

65409100

65409101

65409200-0000

65409201-0001

单位

公差

工作温度范围

5至40

5至40

5至40

5至40

摄氏度



材料

铝,阳极氧化

铝,阳极氧化

铝,阳极氧化

铝,阳极氧化





质量

0.9

0.9

0.9

1.1

千克

±5%

连接器

HD D-sub 15针(公头)(电机/传感器)

HD D-sub 15针(公头)(电机)

D-sub 9针(公头)(传感器)

HD D-sub 15针(公头)

HD D-sub 15针(公头)(电机)

D-sub 9针(公头)(传感器)





推荐控制器/驱动器

C-863单轴

C-884(多达6轴)

带C-863.20C885的C-885(多达40轴)

ACS模块化控制器

C-863单轴

C-884(多达6轴)

带C-863.20C885的C-885(多达40轴)

ACS模块化控制器

C-663.12单轴

SMC Hydra(双轴)

带C-663.12C885的C-885(多达20轴)

ACS模块化控制器

C-663.12单轴

SMC Hydra(双轴)

带C-663.12C885的C-885(多达20轴)

ACS模块化控制器





电机和传感器的连接电缆不包含在发货范围内,必须单独下单采购。
