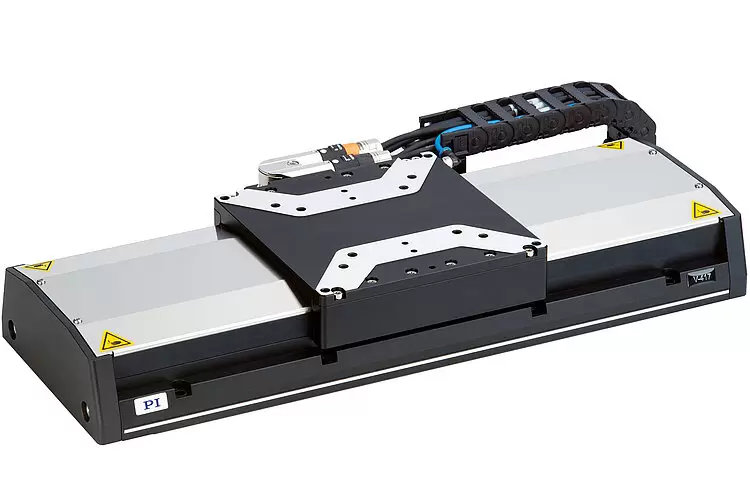

PI普爱 V-417.25 PIMag高负载线性平台
PI普爱 V-417.25 PIMag高负载线性平台
高性能和成本效率，线性电机
- 宽度为166毫米
- 行程达813毫米
- 标称力为87牛
- 增量或绝对线性编码器
- 精密循环滚珠轴承，负载能力达450牛
- 侧面的覆盖板条用于防颗粒保护
产品描述
参考级线性平台
带线性电机的新型线性平台家族扩大了PI在工业解决方案方面的产品系列。它们采用高性能无铁芯线性电机、重载循环滚珠轴承以及精密线性编码器。侧面的覆盖板条和净气连接防止颗粒污染。
PIMag磁力直接驱动
三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。
前沿设计
与竞争品牌相比，V-417系列的循环滚珠轴承可提供更高的负载能力，实现更高的动态。编码器的高分辨率可带来更佳的跟踪性能、更小的跟踪误差和更好的稳定时间。为了实现最大的灵活性，增量和绝对编码器可供选择。 绝对编码器提供明确的位置信息，帮助即刻确定位置。这意味着在接通期间无需定位，提高了操作过程中的效率和安全性。
应用领域
激光切割, 扫描, 数字印刷, 电子元件组装和检验, AOI（自动光学检验）, 自动化, 平面屏幕制造. 对于动态、精度、平滑扫描运动、短稳定时间和低跟踪误差有高要求的应用。
规格
|
运动 |
V-417.05 |
V-417.09 |
V-417.13 |
V-417.17 |
单位 |
公差 |
|---|---|---|---|---|---|---|
|
主动轴 |
X |
X |
X |
X |
|
|
|
行程 |
102 |
204 |
305 |
407 |
毫米 |
|
|
螺距/偏转角 |
±14 |
±19 |
±29 |
±39 |
微弧度 |
最大值+10% |
|
直线度/平面度 |
±2.5 |
±4 |
±6 |
±8 |
微米 |
最大值 |
|
速度，空载 |
2000 |
2000 |
2000 |
2000 |
毫米/秒 |
最大值 |
|
定位精度，未校准 |
±4 |
±8 |
±10 |
±12 |
微米 |
典型值 |
|
运动 |
V-417.21 |
V-417.25 |
V-417.33 |
单位 |
公差 |
|---|---|---|---|---|---|
|
主动轴 |
X |
X |
X |
|
|
|
行程 |
508 |
610 |
813 |
毫米 |
|
|
螺距/偏转角 |
±40 |
±45 |
±50 |
微弧度 |
最大值+10% |
|
直线度/平面度 |
±9 |
±10 |
±12 |
微米 |
最大值 |
|
速度，空载 |
2000 |
2000 |
2000 |
毫米/秒 |
最大值 |
|
定位精度，未校准 |
±14 |
±15.5 |
±17 |
微米 |
典型值 |
