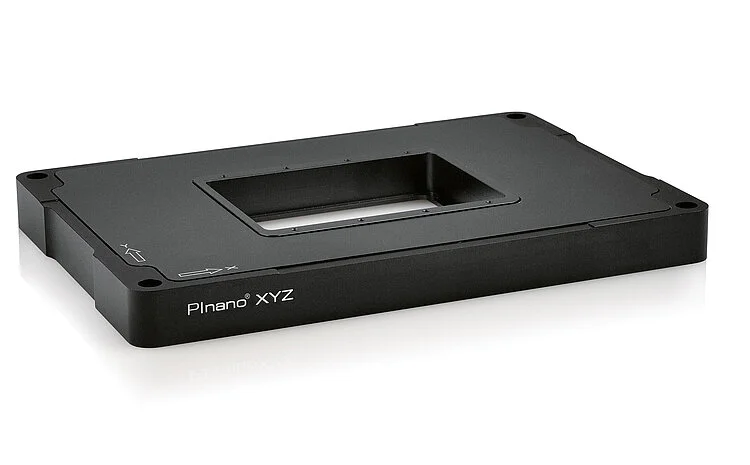

PI普爱 P-545.xC8S PInano®Cap XY(Z)压电系统

用于超分辨率显微镜的电容式位置测量

高稳定性和重复精度
行程达200微米×200微米×200微米
包含E-727 USB控制器和软件
亚纳米级分辨率
毫秒级的快速响应
低外形、易于集成：20毫米
嵌入式样本支架, 可自由旋转的显微镜换镜旋座

产品描述

超分辨率显微镜
筛选
共聚焦显微镜
生物技术
即使在高空气湿度环境中也具有高稳定性

电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。

运动直接在运动平台上测量，完全不受驱动或导向元件的影响。这样可以实现高重复精度、优异的稳定性和刚性、快速响应控制。

的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。

由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。

	P-545.2C8S	P-545.3C8S	单位	公差
主动轴	X, Y	X、Y、Z
运动和定位
集成传感器	电容式	电容式
行程，闭环	200 × 200	200 × 200 × 200	微米
分辨率，闭环*	<1	<1	纳米	典型值
机械特性
推/拉力大小	50 / 30	50 / 30	牛	最大
推荐负载**	0.5	0.5	千克	最大
驱动特性
压电陶瓷	PICMAP-885	PICMAP-885
电容	6（X、Y）	6（X、Y），12（Z）	微法	±20 %
其他
工作温度范围	15 到 40	15 到 40	°C
材料	铝	铝
质量	1	1.2	千克	±5 %
电缆长度	1.7	1.7	米	+10厘米
压电式控制器	E-727.3CDA（含在发货范围内）
通信接口	Ethernet、USB、RS-232、串联SPI高速接口
模拟量输入/模拟量输出	Sub-D 15 通过18位模数转换器进行输入通过20位数模转换器进行输出
指令集	PI General Command Set (GCS)
用户软件	PIMikroMove
软件驱动器	NI LabVIEW驱动器，用于Windows的共享资料库和Linux
支持功能	波形发生器，数据记录器，漂移补偿，宏

* 因为PI压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。

** 用于动态操作。负载减小，动态更高。

所有规格参数基于室温（22°C±3°C）。
