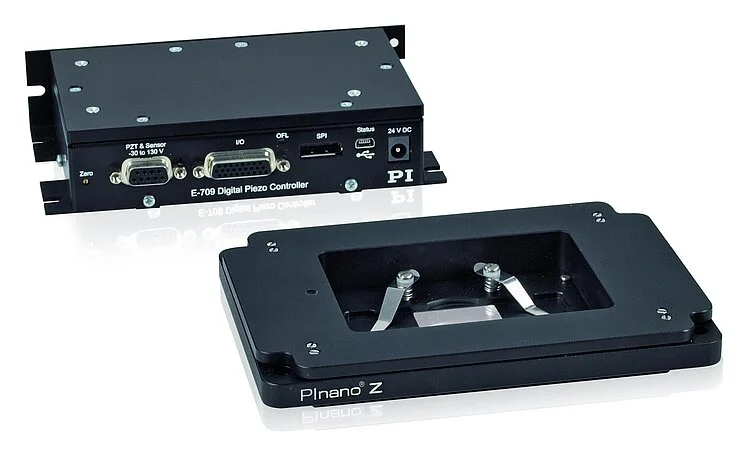

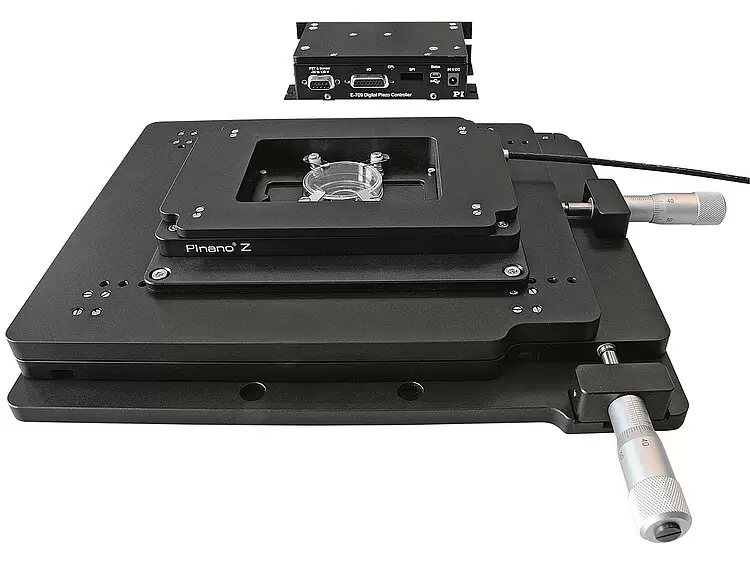

PI普爱 P-736 PInano®Z向显微镜扫描仪
PI普爱 P-736 PInano®Z向显微镜扫描仪
价格便宜，带低外形
- 步进和稳定达5 毫秒
- 整体高度仅为20毫米，易于集成
- 行程为100 微米或200 微米
- 通孔尺寸93 毫米×65 毫米
- E-709数字压电陶瓷伺服控制器含在发货范围内
- USB、RS-232、模拟接口
- 与MetaMorph成像软件兼容
应用领域
- 超分辨率显微镜
- 光学圆盘显微镜
- 共聚焦显微镜
- 3D成像
- 筛选
- 干涉测量
- 测量技术
- 自动聚焦系统
- 生物技术
- 半导体测试
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
用于生产作业快速开始的大量软件
由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
PICMA压电陶瓷促动器带来超长使用寿命
的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
自动配置和快速部件更换
机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的Sub-D连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。
规格
|
|
P-736.ZR1S
|
P-736.ZR2S
|
单位
|
公差
|
|---|---|---|---|---|
|
主动轴 |
Z |
Z |
|
|
|
运动和定位
|
|
|
|
|
|
集成传感器 |
压阻式 |
压阻式 |
|
|
|
行程，闭环 |
100 |
200 |
微米 |
|
|
分辨率，开环 |
0.2 |
0.4 |
纳米 |
典型值 |
|
分辨率，闭环 |
0.4 |
0.7 |
纳米 |
典型值 |
|
机械特性
|
|
|
|
|
|
稳定时间（10%步长） |
5 |
7 |
毫秒 |
|
|
负载容量 |
500 |
500 |
克 |
最大 |
|
驱动特性
|
|
|
|
|
|
压电陶瓷 |
PICMAP-885 |
PICMAP-885 |
|
|
|
其他
|
|
|
|
|
|
工作温度范围 |
15 到 40 |
15 到 40 |
°C |
|
|
材料 |
铝 |
铝 |
|
|
|
质量 |
550 |
550 |
克 |
±5 % |
|
电缆长度 |
1.5 |
1.5 |
米 |
±10 毫米 |
|
压电式控制器
|
E-709数字伺服（含在发货范围内） |
|||
|
通信接口 |
USB、RS-232、SPI |
|||
|
输入/输出连接器 |
HD Sub-D 26 1个模拟量输入0至10伏 1个传感器监控器0至10伏 1个数字输入（LVTTL、可编程） 1个模拟输出 5个数字输出（LVTTL、3个为预定义、2个为可编程） |
|||
|
指令集 |
PI General Command Set (GCS) |
|||
|
用户软件 |
PIMikroMove |
|||
|
软件驱动器 |
NI LabVIEW驱动器，用于Windows和Linux的动态库 |
|||
|
支持功能 |
波形发生器、数据记录器、自动调零、触发I/O，MATLAB，µManager，MetaMorph |
|||
|
控制器尺寸 |
160 毫米 × 96 毫米 × 33 毫米 |
|||
