PI普爱 ND72Z2LAQ PIFOC物镜扫描系统 2000 微米
PI普爱 ND72Z2LAQ PIFOC物镜扫描系统 2000 微米
纳米级分辨率、快速步进和稳定

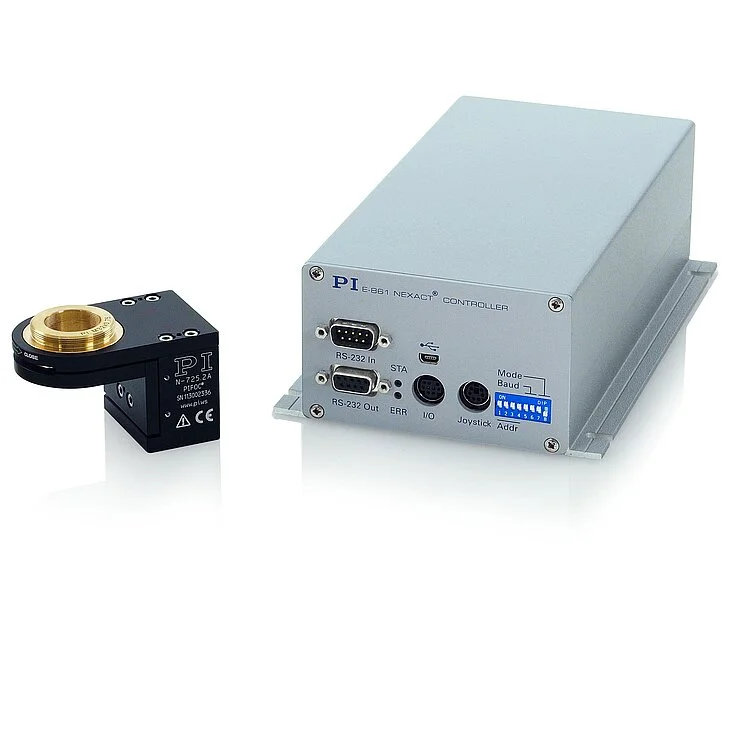

- 带数字式控制器、软件和M32 QuickLock螺纹连接器的整套系统
- USB、RS-232
- 传感器分辨率 0.5 nm
- Z向堆叠的高动态步进和稳定
- 其他螺口连接器作为选配件
- 与µManager、MetaMorph和MATLAB兼容
- 操作中的参数改变
应用领域
- 双光子显微镜
- 共聚焦显微镜
- 3D成像
- 激光技术
- 干涉测量
- 生物技术
- 显微操纵
- 自动聚焦可实现长行程
采用PiezoWalk步进驱动实现纳米精度和大进给力
数个压电陶瓷促动器在PiezoWalk步进驱动中执行步进运动，将动轮向前推进。促动器控制允许以远低于一纳米的分辨率进行最小步进和推进运动。
增量编码器用于高精度位置测量
非接触式光学线性编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。
用于生产作业快速开始的大量软件
由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
规格
|
|
ND72Z2LAQ
|
单位
|
公差
|
|---|---|---|---|
|
|
PIFOC物镜扫描系统 2000 微米 |
|
|
|
主动轴 |
Z |
|
|
|
运动和定位
|
|
|
|
|
集成传感器 |
光学线性编码器 |
|
|
|
行程，闭环 |
2000 |
微米 |
|
|
最小位移，闭环 |
5 |
纳米 |
典型值 |
|
机械特性
|
|
|
|
|
有效载荷为200 克时3微米每步的步进和稳定时间，稳定带宽为100 纳米 |
<20 |
毫秒 |
|
|
推荐负载* |
700 |
克 |
最大 |
|
驱动特性
|
|
|
|
|
压电陶瓷 |
NEXACT |
|
|
|
其他
|
|
|
|
|
工作温度范围 |
15 到 40 |
°C |
|
|
材料 |
铝 |
|
|
|
质量 |
290 |
克 |
±5 % |
|
电缆长度 |
1.5 |
米 |
±10 毫米 |
|
压电式控制器
|
E-861数字伺服（含在发货范围内） |
|
|
|
接口/通信 |
USB、RS-232 |
|
|
|
连接器（电机） |
HD Sub-D 15 |
|
|
|
连接器（传感器） |
HD Sub-D 15 |
|
|
|
输入/输出连接器 |
4个数字输入（TTL、可编程） 4个数字输出（TTL、可编程） |
|
|
|
指令集 |
PI General Command Set (GCS) |
|
|
|
用户软件 |
PIMikroMove |
|
|
|
软件驱动器 |
NI LabVIEW驱动器，用于Windows和Linux的动态库 支持MATLAB、MetaMorph、µManager |
|
|
|
支持功能 |
波形发生器、数据记录器、宏编程 |
|
|
|
控制器尺寸 |
160 毫米 × 96 毫米 × 33 毫米 |
|
|
