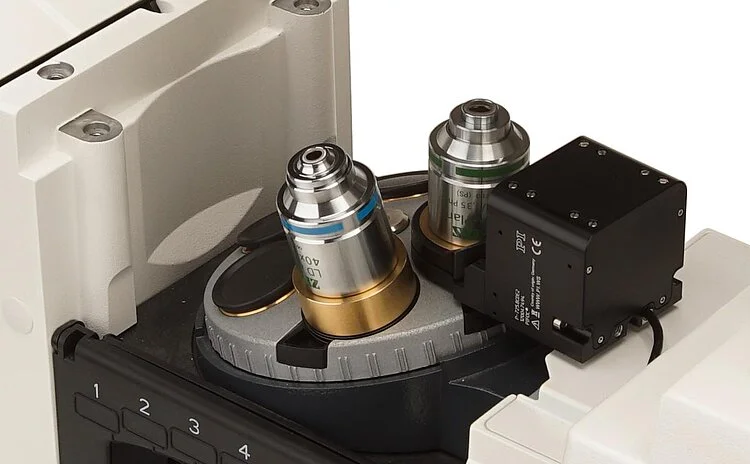

PI普爱 P-725.xCDE1S 用于显微镜物镜的PIFOC扫描仪系统
行程可达400µm的入门级动态聚焦扫描仪，包括控制器
- 行程为100µm或400µm
- 与机动化驱动器相比，具有明显更快的响应和更长的使用寿命
- 亚纳米级分辨率的物镜精密定位
- 通光孔径高达29mm
to content
应用领域
- 超分辨率显微镜
- 光学圆盘显微镜
- 共聚焦显微镜
- 双光子显微镜
- 3D成像
- 筛选
- 干涉测量
- 测量技术
- 自动聚焦系统
- 生物技术
- 半导体检测
入门级PIFOC扫描仪系统

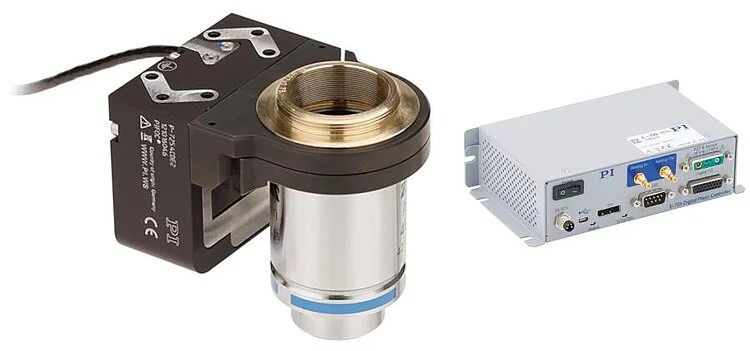

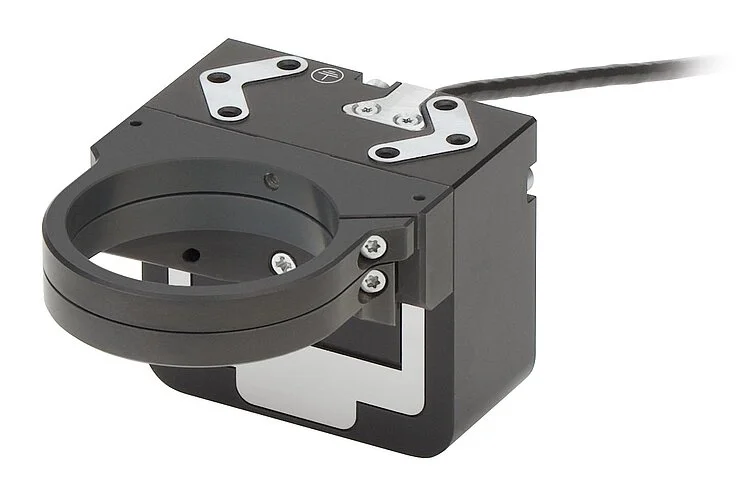

系统包含P-725.xCDE1 PIFOC扫描仪和E-709.1C1L控制器。
PICMA®压电陶瓷促动器带来超长使用寿命
PICMA®压电陶瓷促动器为全瓷绝缘。 这可以防潮，避免漏电流增大造成故障。 PICMA®促动器的使用寿命是传统的聚合物绝缘促动器的十倍。 它们被证明可实现无故障运行1000亿个循环。
带电容式传感器，实现亚纳米分辨率
电容传感器以亚纳米分辨率进行测量，且无接触。 它们可确保优异的运动线性度、长期稳定性和千赫兹范围的带宽。
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。 其刚性可实现高负载能力，且它们对冲击和振动不敏感。 其可在较宽的温度范围内工作。
规格
| 运动 | P-725.1CDE1S | P-725.4CDE1S | 公差 |
|---|---|---|---|
| 主动轴 | Z | Z | |
| Z向上的行程 | 100 µm | 400 µm | +20 % / -0 % |
| Z向上的开环行程 | 120 µm | 420 µm | ±20 % |
| Z向上的线性误差 | 0.2 % | 0.2 % | max. |
| 定位 | P-725.1CDE1S | P-725.4CDE1S | 公差 |
| Z向上的最小位移 | 2 nm | 2 nm | |
| 点重复精度，10%步长，1 σ | 20 nm | 20 nm | max. |
| 集成传感器 | 电容式，直接位置测量 | 电容式，直接位置测量 | |
| 传感器噪声，1 σ | 5 nm | 5 nm | max. |
| 驱动性能 | P-725.1CDE1S | P-725.4CDE1S | 公差 |
| 驱动类型 | PICMA | PICMA | |
| Z向上的电容 | 3.2 µF | 6.2 µF | ±20 % |
| 机械性能 | P-725.1CDE1S | P-725.4CDE1S | 公差 |
| Z向上的刚性 | 0.23 N/µm | 0.12 N/µm | min. |
| Z向上的谐振频率，空载 | 470 Hz | 230 Hz | min. |
| 在150g负载下Z向上的谐振频率 | 185 Hz | 120 Hz | min. |
| Z向上的允许推力 | 100 N | 100 N | max. |
| Z向上的允许拉力 | 20 N | 20 N | max. |
| 导轨 | 带杠杆放大的柔性铰链导轨 | 带杠杆放大的柔性铰链导轨 | |
| 总质量 | 280 g | 280 g | ±5 % |
| 材料 |
不锈钢，铝 |
不锈钢，铝 |
|
| 物镜直径 | 39 mm | 39 mm | max. |
| 其他 | P-725.1CDE1S | P-725.4CDE1S | 公差 |
| 工作温度范围 | 10至70 °C | 10至70 °C | |
| 连接器 | D-sub 7W2（公头） | D-sub 7W2（公头） | |
| 电缆长度 | 1.5 m | 1.5 m | +50 mm / -0 mm |
| Controller | P-725.1CDE1S | P-725.4CDE1S | 公差 |
| 控制器类型 | E-709.1C1L | E-709.1C1L | |
| 与应用相关的功能 | 数据记录器 | 数据记录器 | |
| 通信接口 | RS-232 ǀ SPI ǀ USB | RS-232 ǀ SPI ǀ USB | |
| 指令集 | GCS 2.0 | GCS 2.0 | |
| 用户软件 | PIMikroMove | PIMikroMove | |
| 软件驱动器 | GCS DLL（最常见编程语言的代码实例，如C++、C#、VB.NET、Python、Delphi），用于 NI LabVIEW的驱动程序，MATLAB库 | GCS DLL（最常见编程语言的代码实例，如C++、C#、VB.NET、Python、Delphi），用于 NI LabVIEW的驱动程序，MATLAB库 | |
| 输入/输出线路 | 4路数字输入，4路数字输出，1路伺服周期输出，1路复位输入（每TTL） 输入/输出，用于伺服周期的外部同步（100kHz）。 用于RS-485的RxD和TxD。 | 4路数字输入，4路数字输出，1路伺服周期输出，1路复位输入（每TTL） 输入/输出，用于伺服周期的外部同步（100kHz）。 用于RS-485的RxD和TxD。 | |
| 控制器尺寸 | 160mm × 104mm × 44mm | 160mm × 104mm × 44mm |
线性误差：只有使用推荐的数字控制器才能达到规定值。
位置噪声：
物镜不在发货范围内。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
