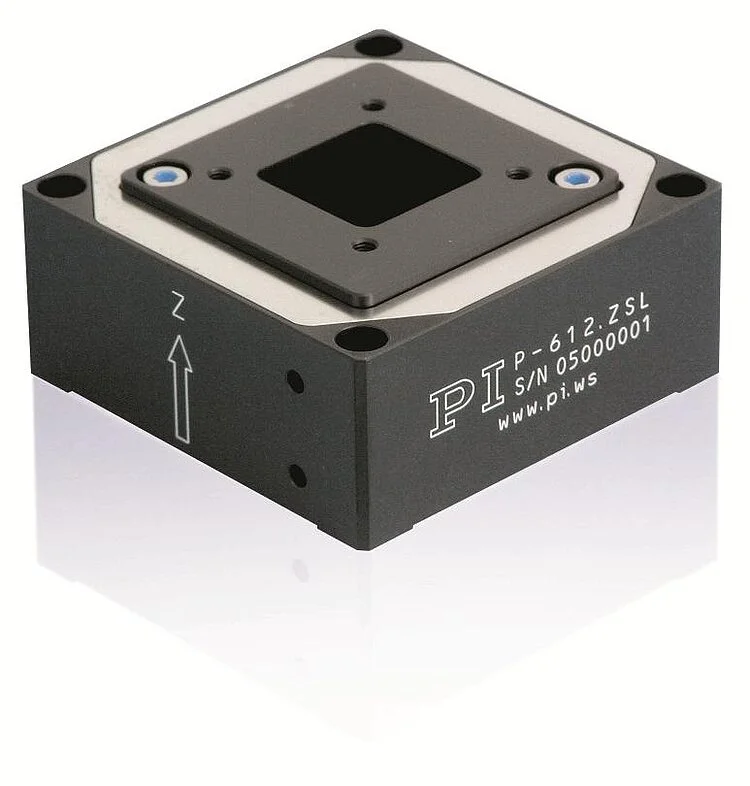

PI普爱 P-612.Z 压电Z平台
紧凑型纳米定位器，带孔径
行程范围100微米
分辨率高达0.2纳米
线性误差0.2
紧凑型：表面60毫米×60毫米
特别经济的系统（机械和控制器）
无间隙，高精度的弯曲导向系统
由于ICMA®压电驱动器，使用寿命长
产品描述
应用领域
干涉测量
显微镜
纳米定位
生物技术
测试程序和质量保证
半导体技术
由于ICMA®压电驱动器的使用寿命长
PICMA®压电驱动器是全陶瓷绝缘的。这可以保护它们免受湿度和由于电流增加而导致的故障。PICMA®驱动器的使用寿命比传统的聚合物绝缘驱动器长十倍。经过验证，1000亿次循环一次故障。
由于零间隙弯曲导线的高引导精度
弯曲导线无维护、无摩擦、无磨损，无需润滑。它们的刚允许高承载能力，并且对冲击和振动不敏感。它们在广泛的温度范围内工作。
Specifications
| Motion | P-612.ZSL | Tolerance |
|---|---|---|
| Active axes | Z | |
| Travel range in Z | 100 µm | |
| Travel range in Z, open loop, at -20 to 120 V | 110 µm | +20 / -0 % |
| Linearity error in Z | 0.2 % | typ. |
| Flatness (Linear crosstalk in X with motion in Z) | ± 20 nm | typ. |
| Straightness (Linear crosstalk in Y with motion in Z) | ± 20 nm | typ. |
| Yaw (Rotational crosstalk in θX with motion in Z) | ± 10 µrad | typ. |
| Pitch (Rotational crosstalk in θY with motion in Z) | ± 10 µrad | typ. |
| Positioning | P-612.ZSL | Tolerance |
| Unidirectional repeatability in Z | ± 4 nm | typ. |
| Resolution in Z, open loop | 0.2 nm | typ. |
| Integrated sensor | SGS, indirect position measuring | |
| System resolution in Z | 1.5 nm | |
| Drive Properties | P-612.ZSL | Tolerance |
| Drive type | PICMA® | |
| Electrical capacitance in Z | 3 µF | ±20 % |
| Mechanical Properties | P-612.ZSL | Tolerance |
| Stiffness in Z | 0.63 N/µm | ±20 % |
| Resonant frequency in Z, unloaded | 490 Hz | ±20 % |
| Resonant frequency in Z, under load with 30 g | 420 Hz | ±20 % |
| Permissible push force in Z | 15 N | max. |
| Permissible pull force in Z | 10 N | max. |
| Guide | Flexure guide with lever amplification | |
| Overall mass | 280 g | ±5 % |
| Material |
Aluminum |
|
| Miscellaneous | P-612.ZSL | Tolerance |
| Operating temperature range | -20 to 80 °C | |
| Connector | LEMO FFS.00.250.CTCE24 | |
| Sensor connector | LEMO FFA.0S.304.CLAC32 | |
| Cable length | 1.5 m | ±10 mm |
| Recommended controllers / drivers |
E-503, E-505, E-610, E-621, E-625, E-665 |
系统的分辨率仅受放大器的噪声和测量技术的限制，因为PI压电纳米定位系统是无摩擦的。
