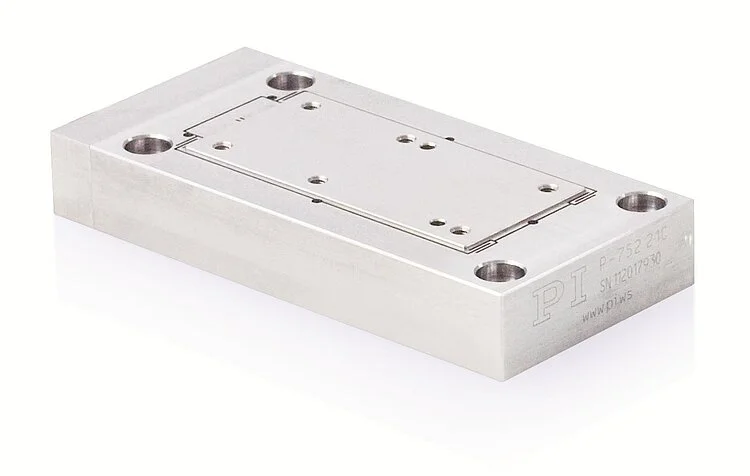

PI普爱 P-752 高精度纳米定位平台
PI普爱 P-752 高精度纳米定位平台
具有极其准确的导向的高动态稳定型压电陶瓷扫描器
- 分辨率0.1纳米
- 快速响应
- 行程达35微米
- 电容式传感器带来最高线性度
- 无摩擦柔性铰链导向可实现极高的运动精度
- PICMA压电陶瓷促动器带来超长使用寿命
描述
应用领域
- 扫描显微镜
- 测量技术
- 测试程序和质量保证
- 光子
- 光纤定位
带电容式传感器，实现亚纳米分辨率
电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。
自动配置和快速部件更换
机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的Sub-D连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。
PICMA压电陶瓷促动器带来超长使用寿命
的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
直接位置测量带来最大精度
运动直接在运动平台上测量，完全不受驱动或导向元件的影响。这样可以实现最佳的重复精度、优异的稳定性和刚性、快速响应控制。
规格
|
|
P-752.11C
|
P-752.1CD
|
P-752.21C
|
P-752.2CD
|
单位
|
公差
|
|---|---|---|---|---|---|---|
|
主动轴 |
X |
X |
X |
X |
|
|
|
运动和定位
|
|
|
|
|
|
|
|
集成传感器 |
电容式 |
电容式 |
电容式 |
电容式 |
|
|
|
-20至+120伏时的开环行程 |
20 |
20 |
35 |
35 |
微米 |
+20 % / -0 % |
|
行程，闭环 |
15 |
15 |
30 |
30 |
微米 |
|
|
分辨率，开环/闭环 |
0.1 |
0.1 |
0.2 |
0.2 |
纳米 |
典型值 |
|
线性误差，闭环 |
0.03 |
0.03 |
0.03 |
0.03 |
% |
典型值 |
|
重复精度 |
±1 |
±1 |
±2 |
±2 |
纳米 |
典型值，全行程 |
|
螺距/偏转角 |
±1 |
±1 |
±1 |
±1 |
微弧度 |
典型值 |
|
机械特性
|
|
|
|
|
|
|
|
运动方向上的刚性 |
30 |
30 |
20 |
20 |
牛/微米 |
±20 % |
|
谐振频率，空载 |
3200 |
3200 |
2100 |
2100 |
赫兹 |
±20 % |
|
带300 克负载时的谐振频率 |
980 |
980 |
600 |
600 |
赫兹 |
±20 % |
|
运动方向上的推/拉力 |
100 / 10 |
100 / 10 |
100 / 10 |
100 / 10 |
牛 |
最大 |
|
负载容量 |
30 |
30 |
30 |
30 |
牛 |
最大 |
|
驱动特性
|
|
|
|
|
|
|
|
陶瓷类型 |
PICMAP-885 |
PICMAP-885 |
PICMAP-885 |
PICMAP-885 |
|
|
|
电容 |
2.1 |
2.1 |
3.7 |
3.7 |
微法 |
±20 % |
|
其他
|
|
|
|
|
|
|
|
工作温度范围 |
-20 到 80 |
-20 到 80 |
-20 到 80 |
-20 到 80 |
°C |
|
|
材料 |
钢 |
钢 |
钢 |
钢 |
|
|
|
尺寸 |
66 毫米 × 40 毫米 × 13.5 毫米 |
66 毫米 × 40 毫米 × 13.5 毫米 |
84 毫米 × 40 毫米 × 13.5 毫米 |
84 毫米 × 40 毫米 × 13.5 毫米 |
|
|
|
质量 |
0.25 |
0.25 |
0.35 |
0.35 |
千克 |
±5 % |
|
电缆长度 |
1.5 |
1.5 |
1.5 |
1.5 |
米 |
±10 毫米 |
|
传感器/电压连接 |
LEMO |
Sub-D 7W2（公头） |
LEMO |
Sub-D 7W2（公头） |
|
|
|
推荐电控 |
E-505、E-610、E-625、E-665、E-754 |
E-505、E-610、E-625、E-665、E-754 |
E-505、E-610、E-625、E-665、E-754 |
E-505、E-610、E-625、E-665、E-754 |
|
|
