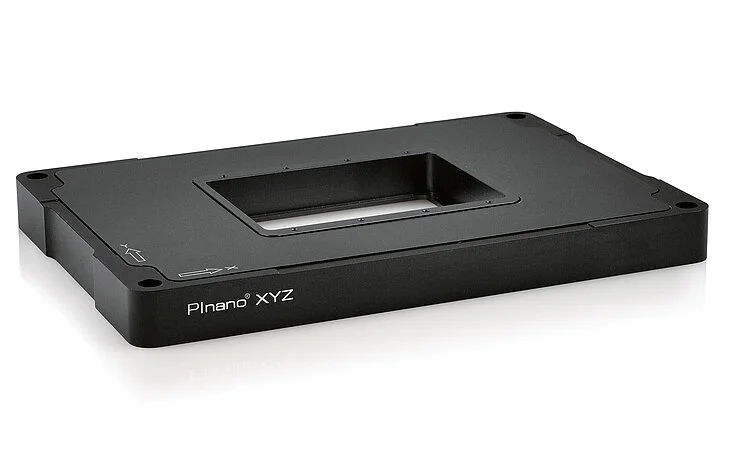

PI普爱 P-545.xC8S PInano®Cap XY(Z)压电系统
PI普爱 P-545.xC8S PInano®Cap XY(Z)压电系统
用于超分辨率显微镜的电容式位置测量
- 高稳定性和重复精度
- 行程达200微米×200微米×200微米
- 包含E-727 USB控制器和软件
- 亚纳米级分辨率
- 毫秒级的快速响应
- 低外形、易于集成：20毫米
- 嵌入式样本支架, 可自由旋转的显微镜换镜旋座
产品描述
应用领域
- 超分辨率显微镜
- 筛选
- 共聚焦显微镜
- 生物技术
- 即使在高空气湿度环境中也具有高稳定性
带电容式传感器，实现亚纳米分辨率
电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。
直接位置测量带来高精度
运动直接在运动平台上测量，完全不受驱动或导向元件的影响。这样可以实现高重复精度、优异的稳定性和刚性、快速响应控制。
PICMA压电陶瓷促动器带来超长使用寿命
的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
用于生产作业快速开始的大量软件
由于支持MATLAB和NI LabVIEW以及所有常规操作系统（Windows、Linux和macOS），集成可在几乎任意环境中快速有效的实现。复杂的编程示例和PIMikroMove等软件工具可大大缩短生产作业的准备时间。
规格
|
|
P-545.2C8S
|
P-545.3C8S
|
单位
|
公差
|
|---|---|---|---|---|
|
主动轴 |
X, Y |
X、Y、Z |
|
|
|
运动和定位
|
|
|
|
|
|
集成传感器 |
电容式 |
电容式 |
|
|
|
行程，闭环 |
200 × 200 |
200 × 200 × 200 |
微米 |
|
|
分辨率，闭环* |
<1 |
<1 |
纳米 |
典型值 |
|
机械特性
|
|
|
|
|
|
推/拉力大小 |
50 / 30 |
50 / 30 |
牛 |
最大 |
|
推荐负载** |
0.5 |
0.5 |
千克 |
最大 |
|
驱动特性
|
|
|
|
|
|
压电陶瓷 |
PICMAP-885 |
PICMAP-885 |
|
|
|
电容 |
6（X、Y） |
6（X、Y），12（Z） |
微法 |
±20 % |
|
其他
|
|
|
|
|
|
工作温度范围 |
15 到 40 |
15 到 40 |
°C |
|
|
材料 |
铝 |
铝 |
|
|
|
质量 |
1 |
1.2 |
千克 |
±5 % |
|
电缆长度 |
1.7 |
1.7 |
米 |
+10厘米 |
|
压电式控制器
|
E-727.3CDA（含在发货范围内） |
|
|
|
|
通信接口 |
Ethernet、USB、RS-232、串联SPI高速接口 |
|
|
|
|
模拟量输入/模拟量输出 |
Sub-D 15 通过18位模数转换器进行输入 通过20位数模转换器进行输出 |
|
|
|
|
指令集 |
PI General Command Set (GCS) |
|
|
|
|
用户软件 |
PIMikroMove |
|
|
|
|
软件驱动器 |
NI LabVIEW驱动器，用于Windows的共享资料库和Linux |
|
|
|
|
支持功能 |
波形发生器，数据记录器，漂移补偿，宏 |
|
|
|
