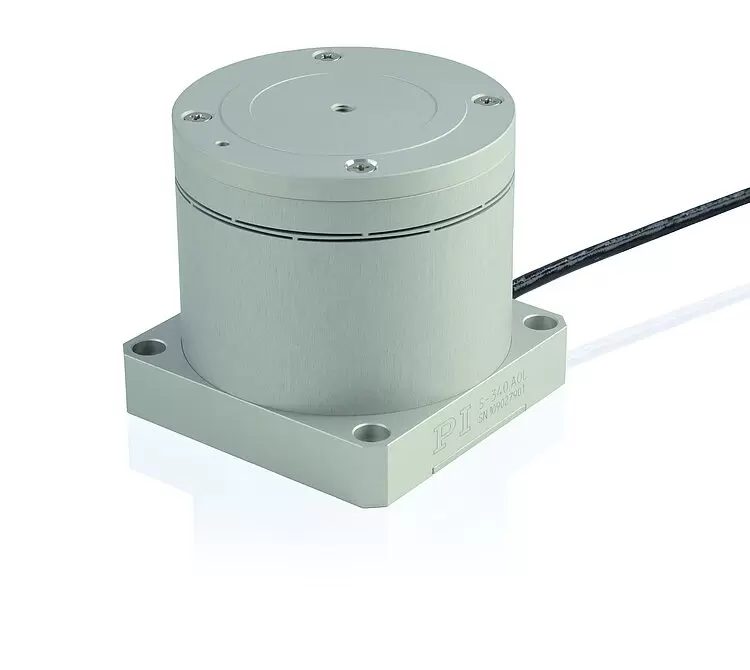

PI普爱 S-340 压电偏摆台
PI普爱 S-340 压电偏摆台
高动态，用于直径长达75毫米（3英寸）的反射镜和光学元件
- 分辨率高达20纳弧度，优异的位置稳定性
- 光束偏转达4毫弧度
- 并联运动实现更高精度和动态
- 亚微秒级响应时间
- 用于直径长达75 毫米（3英寸）的反射镜；根据要求直径可达100 毫米（4英寸）
- 闭环版本可实现更佳的线性度
- 优异的温度稳定性
产品描述
应用领域
- 图像处理/稳定
- 光学捕获
- 激光扫描/带大偏转角的光束偏转
- 激光调谐
- 光学过滤器/开关
- 光学
- 激光束稳定
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
PICMA压电陶瓷促动器带来超长使用寿命
的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
并联运动实现高动态多轴操作
在并联多轴系统中，所有促动器作用于同一个运动平台。所有轴均具有超小的质量惯性并采用相同的设计，可实现快速、动态且精密的运动。
手机/微信：13242449659电话：0755-89355351 QQ：842471885 邮箱：842471885@qq.com
规格
|
|
S-340.ASD / ASL
|
S-340.A0L
|
单位
|
公差
|
|---|---|---|---|---|
|
主动轴 |
θX, θY |
θX, θY |
|
|
|
运动和定位
|
|
|
|
|
|
集成传感器 |
应变片传感器 |
- |
|
|
|
θX、θY向上-20至+120伏时的开环偏摆角 |
2 |
2 |
毫弧度 |
最小 |
|
θX、θY向上的闭环偏摆角 |
2 |
- |
毫弧度 |
|
|
θX、θY向上的开环分辨率 |
0.02 |
0.02 |
微弧度 |
典型值 |
|
θX、θY向上的闭环分辨率 |
0.2 |
- |
微弧度 |
典型值 |
|
θX、θY向上的线性误差 |
0.1 |
- |
% |
典型值 |
|
θX、θY向上的重复精度 |
0.15 |
- |
微弧度 |
典型值 |
|
机械特性
|
|
|
|
|
|
θX、θY向上的空载谐振频率 |
1.4 |
1.4 |
千赫兹 |
±20 % |
|
θX、θY向上带负载时的谐振频率（带玻璃反射镜，直径50毫米，厚度15毫米） |
0.9 |
0.9 |
千赫兹 |
±20 % |
|
θX、θY向上带负载时的谐振频率（带玻璃反射镜，直径75毫米，厚度22毫米） |
0.4 |
0.4 |
千赫兹 |
±20 % |
|
枢轴点至平台表面的距离 |
7.5 |
7.5 |
毫米 |
±1 毫米 |
|
平台 惯性力矩 |
18000 |
18000 |
克 × 平方毫米 |
±20 % |
|
驱动特性
|
|
|
|
|
|
陶瓷类型 |
PICMA |
PICMA |
|
|
|
电容 |
6/轴 |
6/轴 |
微法 |
±20 % |
|
其他
|
|
|
|
|
|
工作温度范围 |
-20 到 80 |
-20 到 80 |
°C |
|
|
外壳材料 |
铝 |
铝 |
|
|
|
平台材料 |
铝；或可选择钢、钛或殷钢 |
铝；或可选择钢、钛或殷钢 |
|
|
|
质量 |
0.355 |
0.350 |
千克 |
±5 % |
|
电缆长度 |
2 |
2 |
米 |
+100毫米/-0毫米 |
|
传感器/电压连接 |
ASD版本：Sub-D 25针（公头） ASL版本：LEMO |
LEMO |
|
|
|
推荐电控 |
E-616，E-727 |
E-616，E-727 |
|
|
