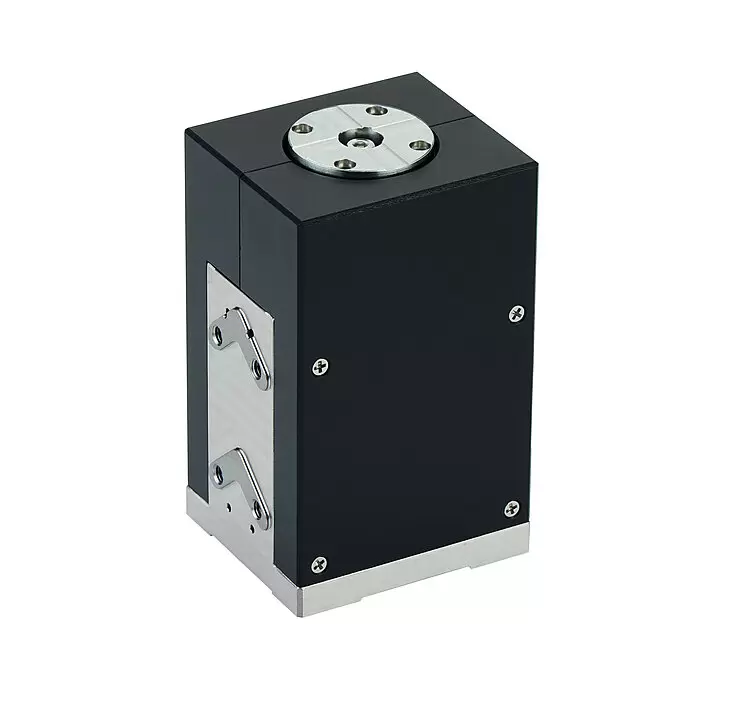

PI普爱 S-335 快速偏摆台
PI普爱 S-335 快速偏摆台
较短稳定时间和高动态线性化
- 偏摆角度达35毫弧度，光学偏转角度高达70毫弧度（4度）
- 高谐振频率实现动态运动，快速步进和稳定
- 并联运动设计：两条正交偏摆轴，一个公共旋转中心
- 应变传感器实现高线性度

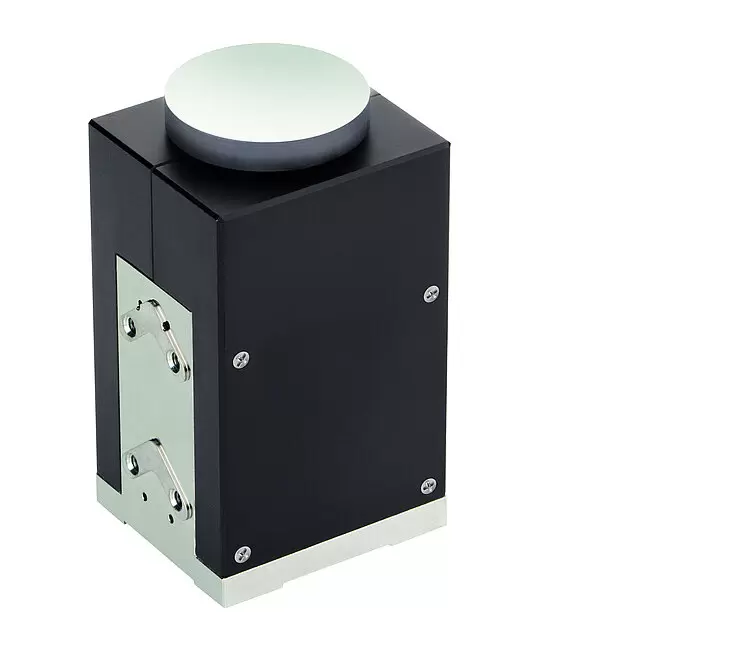

- 可提供不同版本：不带反射镜、½"反射镜、1"反射镜
应用领域
- 图像处理/稳定
- 光学捕获
- 激光扫描/带大偏转角的光束偏转
- 激光调谐
- 光学过滤器/开关
- 光学
- 激光束稳定
零间隙柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。
并联运动实现高动态多轴操作
在并联多轴系统中，所有促动器作用于同一个运动平台。所有轴均具有超小的质量惯性并采用相同的设计，可实现快速、动态且精密的运动。
PICMA压电陶瓷促动器带来超长使用寿命
的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。
自动配置和快速部件更换
机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的Sub-D连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。
规格
|
|

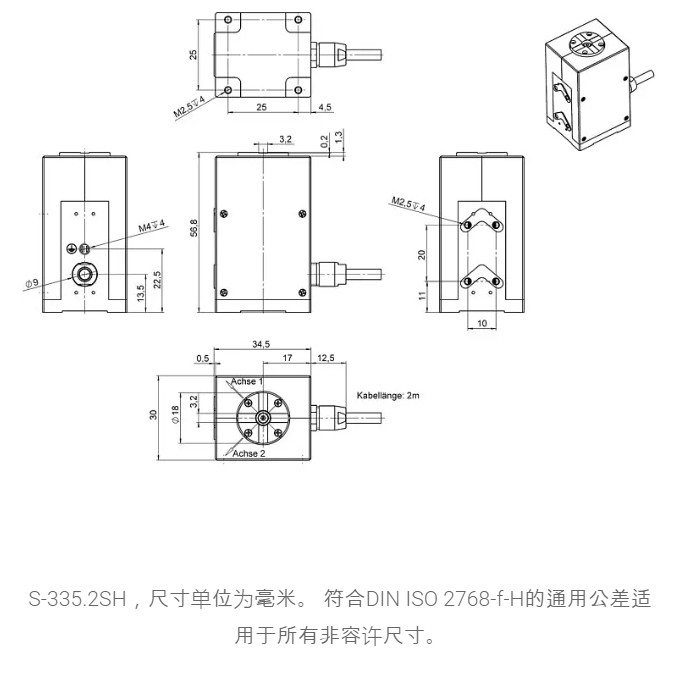

S-335.2SH*
|

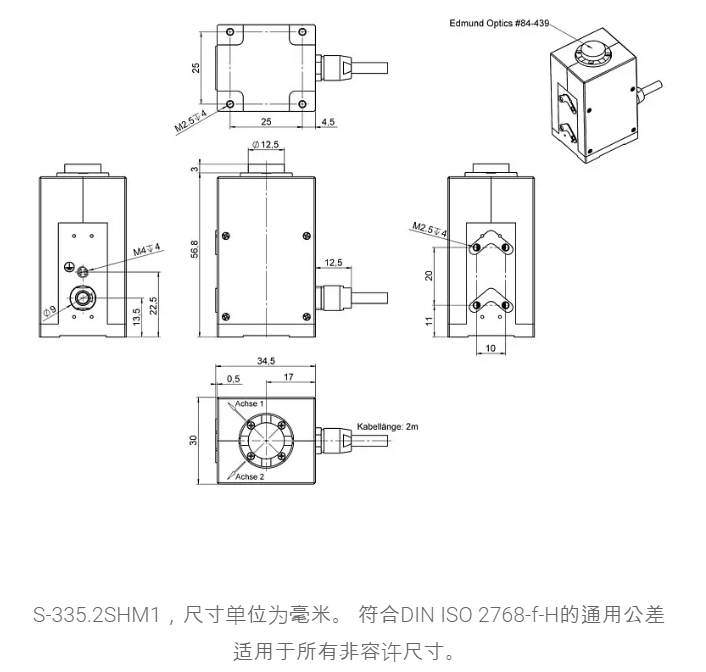

S-335.2SHM1**
|
S-335.2SHM2***
|
单位
|
公差
|
|---|---|---|---|---|---|
|
主动轴 |
θX，θY |
θX，θY |
θX，θY |
|
|
|
运动和定位
|
|
|
|
|
|
|
集成传感器 |
应变片传感器 |
应变片传感器 |
应变片传感器 |
|
|
|
偏摆角，闭环（0至120伏时的静态运动） |
±17.5 |
±17.5 |
±17.5 |
毫弧度 |
|
|
分辨率，开环 |
0.1 |
0.1 |
0.1 |
微弧度 |
典型值 |
|
分辨率，闭环 |
1.0 |
1.0 |
1.0 |
微弧度 |
典型值 |
|
线性度 |
0.05（单向） |
0.05（单向） |
0.05（单向） |
% |
典型值 |
|
重复精度 |
1（双向） |
1（双向） |
1（双向） |
微弧度 |
典型值 |
|
机械特性
|
|
|
|
|
|
|
谐振频率，空载 |
2 |
- |
- |
千赫兹 |
±20 % |
|
带负载时的谐振频率，带Ø12.5毫秒×3毫米的石英玻璃反射镜 |
1.6 |
1.6 |
- |
千赫兹 |
±20 % |
|
带负载时的谐振频率，带Ø25.4毫秒×4毫米的石英玻璃反射镜 |
0.7 |
- |
0.7 |
千赫兹 |
±20 % |
|
旋转中心和平台表面之间的间隙 |
3.3 |
3.3 |
3.3 |
毫米 |
±0.25 毫米 |
|
驱动特性
|
|
|
|
|
|
|
陶瓷类型 |
PICMAP-885 |
PICMAP-885 |
PICMAP-885 |
|
|
|
每轴的电容 |
6.2 |
6.2 |
6.2 |
微法 |
±20 % |
|
其他
|
|
|
|
|
|
|
ID芯片功能 |
是 |
是 |
是 |
|
|
|
工作温度范围 |
-20 到 80 |
-20 到 80 |
-20 到 80 |
°C |
|
|
材料 平台 |
钛金属 |
钛金属 |
钛金属 |
|
|
|
质量（带电缆和连接器） |
320 |
325 |
330 |
克 |
±5 % |
|
电缆长度 |
2 |
2 |
2 |
米 |
+100毫米/-0毫米 |
|
传感器/电压连接 |
Sub-D 37（公头） |
Sub-D 37（公头） |
Sub-D 37（公头） |
|
|
|
推荐电控 |
E-727 |
E-727 |
E-727 |
|
|
