描述

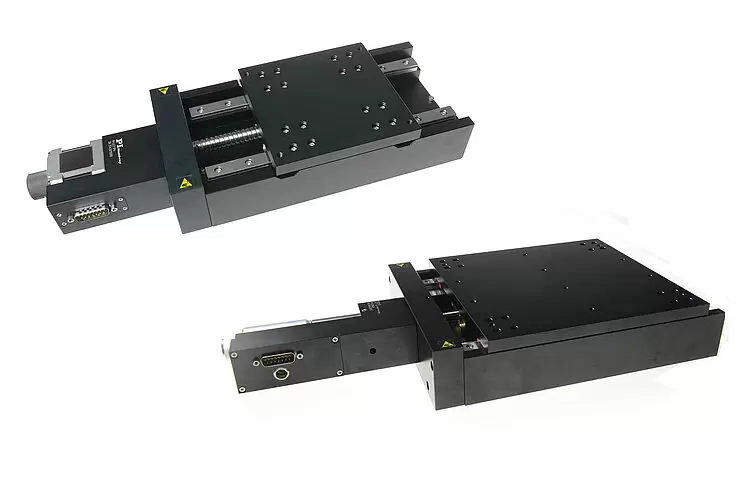

PI普爱 M-L 高性价比线性位移平台
提供各种电机可选
- 采用带预紧精密研磨丝杆或者滚珠丝杆，具有高速高转动圈数
- 可选行程范围25mm-300mm
- XY两轴以及XYZ三轴高度集成
- 高性价比解决方案
- 真空版本可选
规格
| M-L01（负载20kg） | M-L03（负载50kg） | |
|---|---|---|
|
行程 |
25~200mm |
100~300mm |
|
尺寸 |
141~316×80×40.5 mm |
255~455×120×57 mm |
|
设计分辨率 |
0.012μm |
0.018μm |
|
最小运动量 |
0.1~0.25μm |
0.1~0.5μm |
|
单向重复精度 |
0.5~1μm |
0.5~1μm |
|
角度串扰（pitch/yaw） |
±75~±200μrad（每100mm） |
±100~±300μrad（每100mm） |
|
最大速度 |
50mm/s |
100mm/s |
|
螺杆导程 |
1，2mm |
1，2mm |
|
负载 |
200N |
500N |
|
推拉力 |
50，100N |
50，200N |
|
电机类型 |
带减速齿轮的直流电机，集成了ActiveDrive放大器的直流电机，2相步进电机 |
带减速齿轮的直流电机，集成了ActiveDrive放大器的直流电机，2相步进电机 |
|
推荐控制器 |
C-863单轴/C-663单轴 |
C-863单轴/C-663单轴 |
