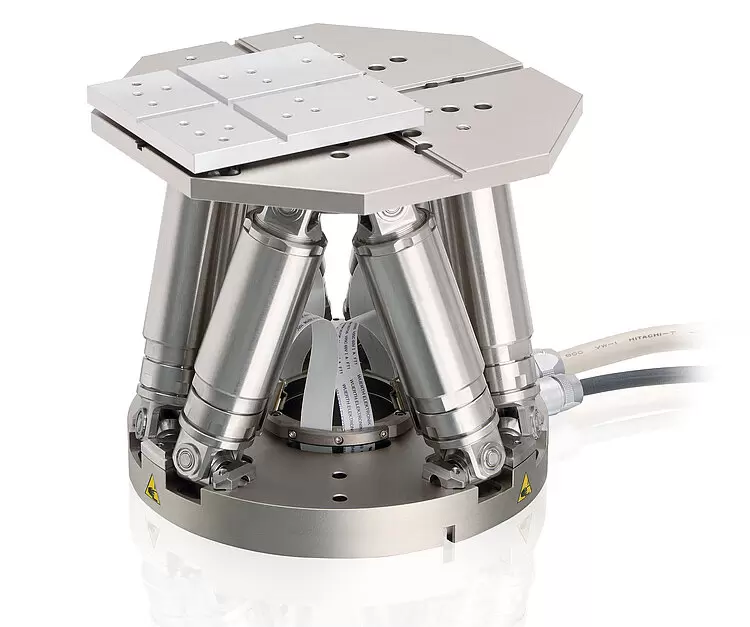

PI普爱 H-811.F2 六轴小型六足位移台
PI普爱 H-811.F2 六轴小型六足位移台
非常适用于光纤校准
- 行程达±17 毫米 / ±21度
- 紧凑型设计
- 可拆卸磁板
- 高动态和精度
- 自定义编程，虚拟枢轴点
- 超长使用寿命
产品描述
六自由度并联运动设计使其比串联运动系统更加紧凑、更具刚性，动态范围更大，无移动电缆：更稳定、摩擦更小
大量软件包
发货范围内提供的软件包可将系统集成到几乎任何环境中。可支持Windows、Linux和macOS等所有常见操作系统以及Python、MATLAB和NI LabVIEW等许多常见编程语言。复杂的编程实例和PIMikroMove等软件工具的应用使集成开始至生产运行之间的时间间隔大大缩短。
无刷直流电机(BLDC)
无刷直流电机尤其适合高旋转速度。能够精确对其进行控制并确保高精度。由于无滑动接触，可无磨损地平稳运行，因此能够实现较长的使用寿命。
可拆卸磁板
加快您的工作流程。下一工件的制备可与自动化流程步骤并行。可拆卸磁板每次都可实现快速拆卸，无需工具，后续可准确重装。
应用领域
科研和工业、微制造、光纤对准、光学部件对准。
规格
|
运动和定位 |
H-811.F2 |
单位 |
公差 |
|---|---|---|---|
|
主动轴 |
X，Y，Z，θX，θY，θZ |
|
|
|
X、Y向上的行程* |
±17, ±16 |
毫米 |
|
|
Z向上的行程* |
±6.5 |
毫米 |
|
|
θX、θY向上的行程* |
±10, ±10 |
° |
|
|
θZ向上的行程* |
±21 |
° |
|
|
促动器设计分辨率 |
5 |
纳米 |
|
|
X、Y向上的最小位移 |
0.2 |
微米 |
典型值 |
|
Z向上的最小位移 |
0.08 |
微米 |
典型值 |
|
θX、θY向上的最小位移 |
2 |
微弧度 |
典型值 |
|
θZ向上的最小位移 |
3 |
微弧度 |
典型值 |
|
X、Y向上的空回 |
0.2 |
微米 |
典型值 |
|
Z向上的空回 |
0.06 |
微米 |
典型值 |
|
θX、θY向上的空回 |
2 |
微弧度 |
典型值 |
|
θZ向上的空回 |
3 |
微弧度 |
典型值 |
|
X、Y向上的重复精度 |
±0.15 |
微米 |
典型值 |
|
Z向上的重复精度 |
±0.06 |
微米 |
典型值 |
|
θX、θY向上的重复精度 |
±2 |
微弧度 |
典型值 |
|
θZ向上的重复精度 |
±3 |
微弧度 |
典型值 |
|
X、Y和Z向上的最大速度 |
20 |
毫米/秒 |
|
|
θX、θY、θZ向上的最大速度 |
500 |
毫弧度/秒 |
|
|
X、Y和Z向上的典型速度 |
10 |
毫米/秒 |
|
|
θX、θY、θZ向上的典型速度 |
240 |
毫弧度/秒 |
|
