MZDD350i仪器是一种双单色仪，其零色散由两个成像单色器MS3504I组成，该成像单色器MS3504I在一种结构中配置，并且第一个单色仪的出口缝隙是第二个单色器的入口缝隙。该设备已完全自动化。一组四个光栅和平稳调节的缝隙可以在宽光谱范围内使用所需的带通途径。
弱频谱信号研究的主要局限性是杂散光的水平。流浪光主要是由光学元素的质量引起的：镜子和光栅。此外，杂散的光出现在从入口狭缝，检测器和其他结构单元中反射的结果。通过使用光吸收分区，倾斜的探测器安装以及使用全息光栅，可以最大程度地减少流量光。
长焦点设备的特征是较低的流量光。与光谱仪相比，单色镜具有较低的流量光，因为最后一个命名无需任何出口缝隙。当杂散光的价值对于研究目的非常重要时，双单色器是理想选择。使用双单色器 - 最大程度地抑制了流浪光。
规格参数
光学系统
| 配置： | 两个具有Cherny-Turner光学方案的成像单色器;单色器是用于分散减法的级联 |
| 端口*： | 1个输入和1输出 |
| 波长范围： | 185 nm - 60μm(取决于光栅的类型) |
| f/number(入口)： | 1/3.8 |
| 镜面焦距： | 300毫米350毫米 |
| 扫描范围，受光旋转角度限制： | 0 - 1270 nm(用于1200 l/mm光栅) |
| 主镜： | 球形 |
| 杂散光： | 5х10-10 (距激光线632.8 nm 20 nm) |
* 可以选择使用第一个光栅的轴向出口。在这种情况下，第一个光栅将在成像光谱仪模式下运行。该规格将与第一台 MS3504i 光栅-光谱仪设备的规格相对应。
驱动器
| 电机 | 微步控制 |
| 驱动 | 温暖 |
| 步长： | 1.62角秒 |
| 精度： | ± 1 步 |
| 最大速度： | 10 000步/s |
光学
对于旋转1200 l/mm，缝宽15μm，波长 - 546 nm
| 光谱分辨率： | 0.07 nm |
| 可重复性： | ±0.03 nm |
| 波长精度： | ±0.06 nm |
| 平均扫描步骤： | 0.01 nm |
光栅
| 格栅尺寸： | 70 х 70 х 10 mm |
| 格栅旋转： | 关于光栅工作表面的中心 |
| 格栅的安装: | 每个光栅中都有自动 4 光栅转盘 |
| 光栅光栅的重复性 *按波长： | ± 0.03 nm |
| 通过垂直图像测量光栅的光栅可重复性： | ± 0.050 mm |
* 用于光栅 1200 l/mm，狭缝宽度 15 μm，波长 – 546 nm。
光谱缝隙
| 光谱狭缝的类型： | 自动化(组合) | 手动的 |
| 控制： | 自动化(驱动器)或手动(千分尺) | 千分尺手册 |
| 宽度： | 从0到2.0mm | |
| 并行性： | ±1μm | |
| 精度(缝1毫米)：±10μm | ±10μm | |
| 重复性： | ±1μm | ±1.5μm |
| 读数精度(微米)： | 2μm | |
| 步长： | 0.5μm- | - |
| 高度： | 隔膜调节范围为 0 至 10 mm | |
集成快门
| 关闭时间： | ~100 ms |
| 最大频率： | 1 Hz |
| 控制： | 来自外部设备的板载 CPU 或 TTL 信号 |
控制
| 中央控制： | 板载 CPU |
| 外部控制： | 个人电脑 |
| 外部接口： | 以太网， USB |
电源要求
| 电源电压： | (100…220)V，50/60 Hz |
| 功耗： | 不超过 70 W |
通过第一个单色仪到通过第二个单色仪返回光束返回的光束的确切对应关系可以达到零分散体。具有零色散的双单色仪的光学参数取决于入口缝隙和中间(中间)缝隙的大小以及第一个单色仪的畸变。应选择出口狭缝的大小，以避免入口狭缝图像的插图。如果没有像差的话，出口缝隙将等于入口狭缝。
表1显示了MZDD350I的入口和中间缝隙的出口缝隙的设计参数(衍射光栅1200 g/mm，波长546 nm)。
| 入口狭缝，mm | 中间狭缝，mm | 出口狭缝，毫米 |
| 0,025 | 2 | 0,031 |
| 0.5 | 2 | 0.52 |
| 1 | 2 | 1.05 |
| 1 | 1 | 1.04 |
单个单色器中输出的光是光谱的一部分。在输出时，将双单色仪留下零色散的光在光谱上是均匀的。此主要特征以及最大抑制流量光的能力，决定了MZDD350i的应用领域。

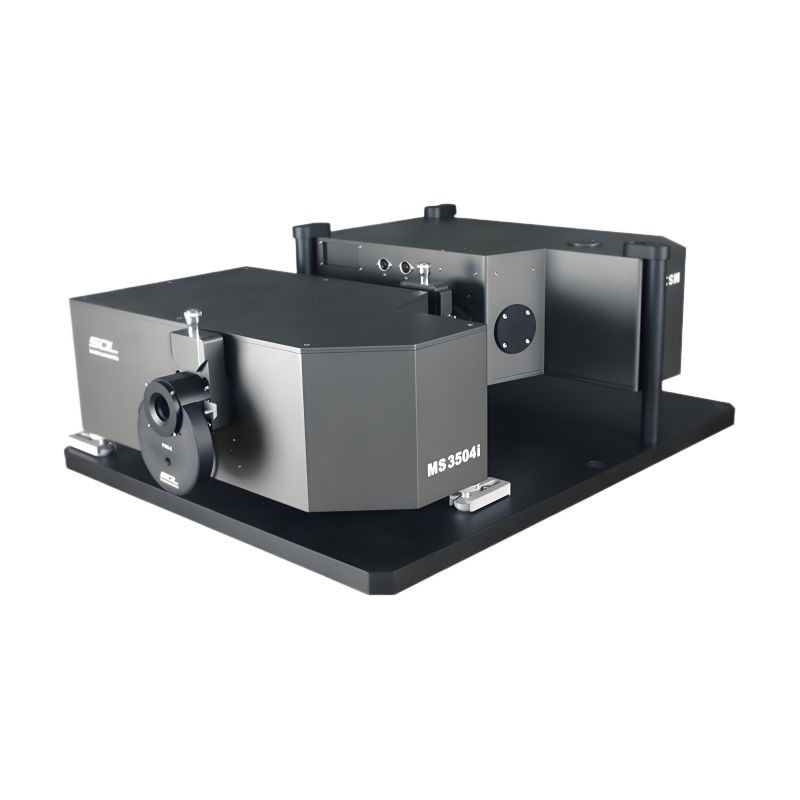

来自Sol Instruments的MZDD350I模型是一种双单色仪，其零分散体由配置在一种结构中的两个成像单色仪 MS3504I组成，并且第一个单色仪的出口缝隙是第二个单色器的入口缝隙。该设备已完全自动化。一组四个光栅和可调节的缝隙可在宽光谱范围内(紫外线，可见和红外光谱区域)进行操作，并具有所需的带通路。
MZDD350i双单色仪的特征是：宽光谱范围(紫外线，VIS，IR)，低水平的流量光，高光圈，高波长的精度和可重复性以及完整的计算机控制。 MZDD350I非常适合拉曼光谱，脉冲光源的光谱，CCD检测器量子效率的测量以及紫外线，可见和红外区域的各种光谱测量值都需要单色光。
MZDD350I的应用
想要可调单色光的紫外线，可见和IR区域的光谱测量仪器： MZDD350i可以用作可调式带通道和极低直灯的可调滤波器。
拉曼光谱法：极低的静光允许在不使用任何凹口或边缘滤波器的情况下执行靠近激发激光线的测量值。
脉冲光源的光谱法：由于第一个单色仪在第二个单色仪中，由于第二个单色仪中的精确反向梁路径，光脉冲通过双单色射击器后几乎零宽。所有波长都有相同的通行长度。
CCD检测器量子效率的测量值：出口缝的光同时通过校准检测器同时测量成像检测器上的光，并测量光。
MZDD350I的功能
宽光谱范围：紫外线，可见和红外光谱区域
低流灯光和高光圈
高波长精度和可重复性
MZDD350I设备的光学布局和组件
基于MS3504i的分散减法的双单色仪的光学布局如图1所示 。
光学组件1-6和14属于第一个单色仪，光学元素8-12属于第二个单色仪。光谱狭缝7是第一个单色仪的出口缝隙，同时它是第二个单色仪的入口缝隙。此缝隙称为中间体。
可选地，可以用电动翻盖镜6提供第一个单色器。它允许使用第一个单色器的轴向输出端口。在这种情况下，第一个单色器将作为成像光谱仪运行。
图1。 MZDD350I的光学方案
1 - 入口狭缝
2 - 入口翻盖镜
3 - 准镜子
4 - 第一单色仪的光栅
5 - 相机镜子
6 - 电动翻盖镜
7 - 中间狭缝
8 - 电动翻盖镜
9 - 准镜子
10 - 第二个单色器的光栅
11 - 相机镜子
12 - 出口翻转镜子
13 - 退出缝隙
14 - 快门
