产品介绍

　　在超快实验领域，包括爆炸、高速撞击、等离子、激光与物质相互作用以及燃烧诊断等，分幅相机已逐渐成为核心的成像设 备。然而，传统分幅相机主要依赖ICCD芯片探测器和传统像增强器，这导致了其帧频过慢、动态范围较低，以及量子效率较低。 更具限制性的是，传统的双帧连拍技术，尽管依赖单台相机，但其间隔时间却被固定在数百纳秒至数微妙之间，这无疑对实验的 灵活性和成像效果带来了不小的挑战。

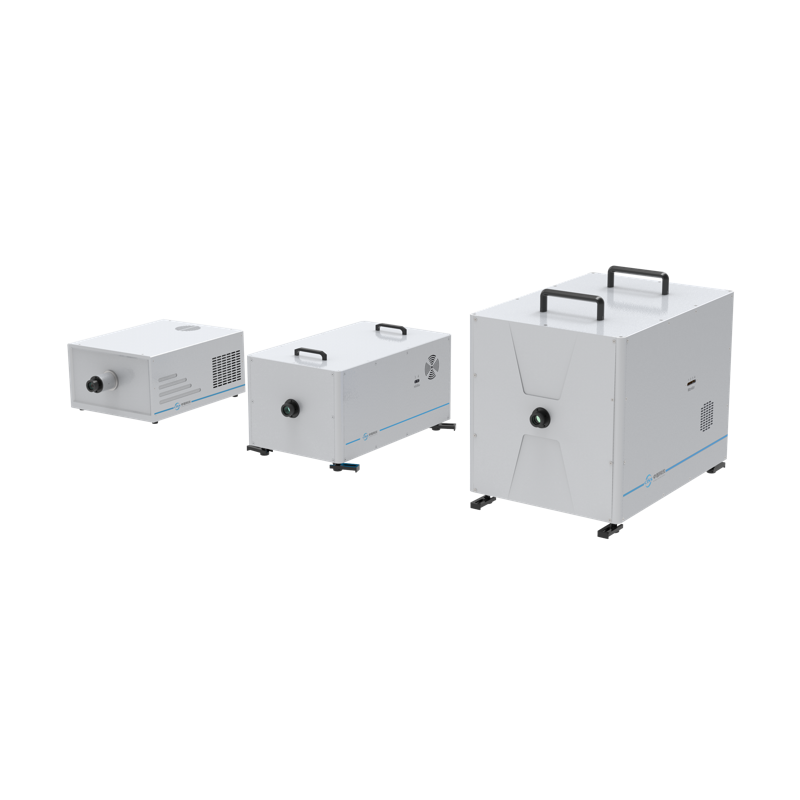

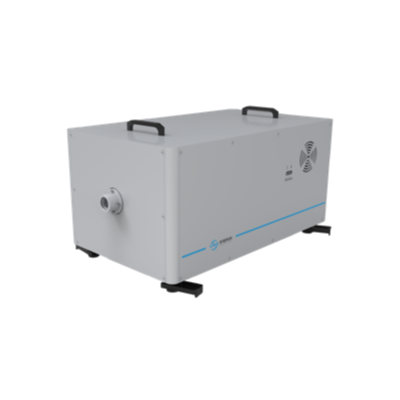

　　2022年初，中智科仪成功研制出全国首款商品化的逐光MF分幅相机。这款相机引入了反射式的孔径分光设计，并结合了 高量子效率且低噪声的Hi-QE和GaAs像增强技术。它能够对每个通道的间隔时间进行独立控制，最短间隔时间达到了10ps，并 且可以进行连续调节。此外，其光学门宽优化至3纳秒，能够支撑最多8个通道的真实分幅成像。这使得逐光MF分幅相机不仅在 爆炸、高速撞击、等离子和燃烧诊断等关键实验中成为了首选设备，同时，它还展现出了卓越的时间和空间分辨率。

　　特征及优势

　　● 2/4/8通道真实分幅成像：

　　1.真正2/4/8台ICMOS相机参与分幅成像，区别于行波选通分幅技术，2/4/8个独立通道均可全画幅参与成像，可获得更高分辨率图像;

　2.各个通道曝光时间单独连续可调，快门曝光时间短至3ns;

　　3.各通道间延迟0~10s连续可调，延迟分辨率高达10ps，区别于双曝光分幅技术，各画幅间的时间间隔更加灵活。

　　● 500ps光学快门：

　　以皮秒精度捕捉瞬态现象，并大幅降低背景噪声，等离子体、爆炸等成像时间分辨率提升至500ps，可以更加精细的呈现瞬态过程细节。

　　● 先进的Hi-QE及GaAs光阴极：

　　1.最新技术Hi-Qi UV、Hi-QE Blue、Hi-QE Green光阴极，峰值量子效率高达30%，且暗计数仅为50cps/cm2;

　　2.超宽光谱响应HotS20光阴极，光谱范围：200-900nm，峰值量子效率达16%;

　　3.第三代GaAs光阴极，在600-750nm光谱范围内，峰值量子效率高达35%。

　　● 孔径分光结构：

1.相对于传统棱镜分光系统的透射式分光光路，孔径分光系统采用全反射式分光光路，光谱响应可扩展至紫外波段，且更容易获得全波段平坦的反射光谱;

　　2.孔径分光系统各个画幅的信号均为反射信号，彻底解决了棱镜分光光学系统导致的透过和反射两路信号强度不一致的问题，各画幅强度一致性更好;

　　3.孔径分光系统采用反射式分光光路，彻底避免了棱镜分光光路棱镜前后面形成的“鬼像”;

　　4.相对于棱镜分光系统，孔径分光系统可以获得更高的光学反射率，从而实现更高的信号采集效率;

　　5.孔径分光系统采用多面体棱锥反射分光，相对于棱镜分光系统结构更加紧凑轻巧。

　　● 各通道间高达像素级精度的光学成像位置对齐：

　　各通道光学成像位置、像素位置差异一致性控制数个像素，分辨率调至优于25lp/mm。

　　● 各通道间一致的增益均一性：

　　对每个画幅进行增益测试，生成强度—增益曲线，通过数据拟合和补偿确保各画幅在相同增益下的强度一致，并将补偿文件写入相机配置。这确保了相机在工作时，设置相同的增益值时各个画幅的强度一致。

　　● 强大易用SmartCapture操作软件：

　　1.支持多视图模式，图像、曲线、单帧图像、三维视图可随意切换;

2.ROI便捷功能，自由拖动调节大小，显示局部统计信息;

　　3.可视化的时序控制，画幅门宽和相对延时直观呈现，通道可方便开关，滑条可快速调节延时和门宽，右键可精确调节通道延时门宽;

　　4.可视化设置2/4/8台相机之间的时间逻辑关系，独立的CMOS相机设置;

　　5.多测量模式;实时模式、单帧模式(图像/曲线)、累加模式、序列模式、序列累加模式、序列曲线模式;

　　6.自动保存，配置后自动保存采集到的图像至指定位置;

　　7.在线数据处理功能，图像旋转、翻转、加减乘除、滤波等;

　　8.测量功能，快速测量曲线半高宽，监测图像像素点功能;

　　9.丰富的视图调节，可自定义视图样式风格。
