产品详情

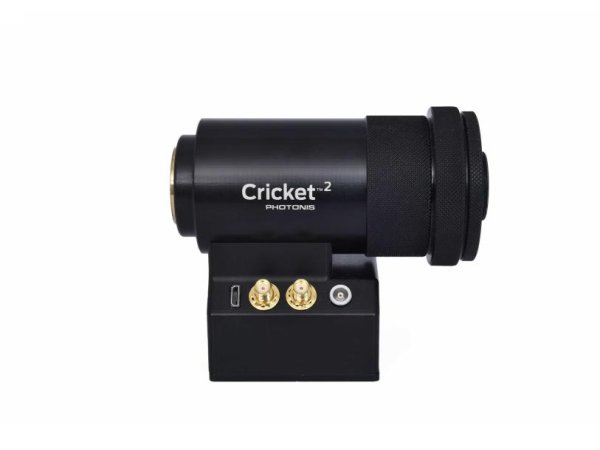

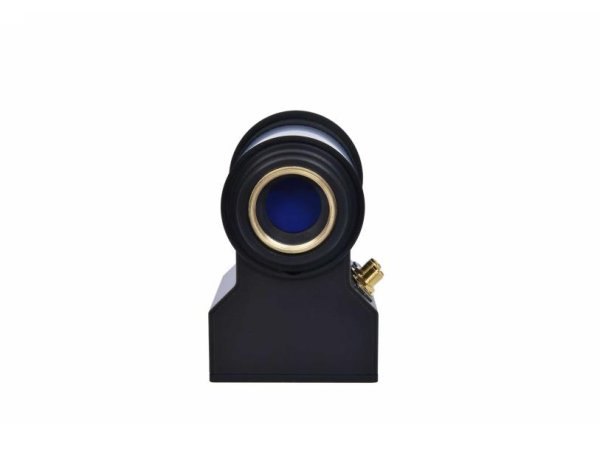

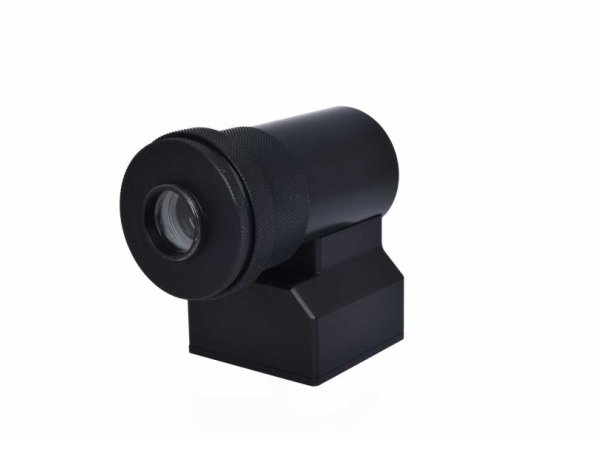

Cricket™²是一款即插即用相机附件，可为 CMOS 和 CCD 相机实现低光照成像和极高的快门速度。Cricket™²配备基于单 MCP(微通道板)的 IIT(图像增强管)，可实现一体化相机升级，实现高分辨率、低光照水平成像。通过直接的 C 接口附件和 USB 电源，Cricket™²提供了无与伦比的连接标准。

　　使用光电阴极作为电光快门进行时域成像的高速选通低至 3ns。突发模式下重复率高达 300 kHz 和 2.5 MHz。Cricket™²是一款集成光学和电子器件的一体化解决方案。

　　产品特点

　　双 MCP (Chevron)

　　Hi-CE (Collection Efficiency) MCPs

　　高增益 2x10⁶

　　高门控 3ns

　　可提供完整的Hi QE光电阴极系列

　　即插即用像增强器解决方案

　　耐用加固型，光电耦合

　　结合相机捕捉高速运动过程

　　紫外，可见光，红外等微光成像(120-900nm)

　　适配各种高速摄像机

　　技术参数

　　参数说明

　　Cricket采用通用C口接口，连接简单，调焦和使用也很简单。

　　Cricket内部集成一个18mm像增强器、一个光纤阳极窗口和一个电源。通过C口连接，Cricket可以很容易地用于任何相机和镜头，使任何相机很容易的变成增强相机，用于物理、荧光成像、等离子体研究或电晕探测。

　　除了提供图像增强，Cricket还可以将紫外线和近红外光子转换成绿色光，这一特性可以使之与固态相机的光谱响应匹配。高达3ns的时间分辨率可以通过一个可选的门控模块来实现。Cricket支持1μlx灵敏度或单光子计数。

　　Cricket兼容大多数CCD、CMOS、EMCCD和sCMOS相机，是物理、FLIM、等离子体研究和电晕探测等众多应用领域的理想选择。

　　Cricket™² 图像增强器规格

Cricket™ 配置正确的IIT

　　为了配置正确的Cricket™图像增强管匹配您的应用程序，请考虑以下关键图像增强器部件:

　　1、光电阴极

　　选择与你想要观察的现象感兴趣的光谱区域相匹配的光电阴极。选择一个Photonis太阳能盲，宽带或高量化光电阴极，并使您的相机在UV, VIS或NIR (120-900nm)敏感。

　　2、选通

　　选择正常门控或快速门控选项。门单元集成在Cricket™²中。在突发模式下，重复频率可达300 kHz和2.5 MHz。

　　3、MCP型

　　由于高分辨率，双MCP (Chevron)设置使单光子灵敏度，高ce MCP的增益高达2x10⁶可以实现。选择高动态范围的MCP选项以获得高线性度。

　　4、荧光粉

　　根据成像速度，选择P43荧光粉的效率和帧率高达1000帧每秒或P46荧光粉的帧率高达4000帧每秒。
