SPARK闪光光机械件

SPARK闪光光机械件

SPARK闪光光机械件多款光机械件，标准二维光学调整架，无边缘光学调整架等供选择；产品详情光机械件标准O型二维光学调整架材质：6061-T6 铝合金两个精密调节器可调节角度±3°或±4° 附带2个卡环无边缘光学调整架用于安装直径12.7 mm、25.4 mm和50.8 mm的光学元件 180°无边缘设计可以使得近距离光束通过光学元件暴露的外半径，不会受到调整架前板的阻挡可实现左、右手系安装小型光学安装架外形尺寸:25mm x 27.5mm x 21 mm 角度范围：±4° 无旋钮调节器，减少空间占用后板两个M4螺孔，用于竖直和水平安装接杆前板有M6螺孔，可与FMH系列固定式镜架连接用于安装1英寸光学元件矩形光学调整架具有更厚的背板，因而可以增强稳定性可调角度范围±4° 调节螺钉使弹性压片产生挠性变形压紧光学元件 30 mm同轴系统反射镜架带3个调节器，线性移动范围±3 mm，俯仰角偏转角±5°，调节精度0.32°/转适用Ø25.4 mm光学元件光学元件固定方式：卡环...

分类：

SPARK闪光

货号：

光机械件

SPARK闪光光机械件

多款光机械件，标准二维光学调整架，无边缘光学调整架等供选择；

产品详情

光机械件

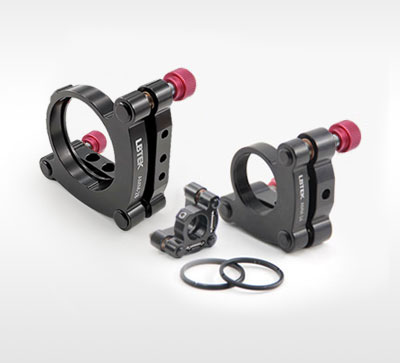

	标准O型二维光学调整架材质：6061-T6 铝合金两个精密调节器可调节角度±3°或±4° 附带2个卡环
	无边缘光学调整架用于安装直径12.7 mm、25.4 mm和50.8 mm的光学元件 180°无边缘设计可以使得近距离光束通过光学元件暴露的外半径，不会受到调整架前板的阻挡可实现左、右手系安装
	小型光学安装架外形尺寸:25mm x 27.5mm x 21 mm 角度范围：±4° 无旋钮调节器，减少空间占用后板两个M4螺孔，用于竖直和水平安装接杆前板有M6螺孔，可与FMH系列固定式镜架连接用于安装1英寸光学元件
	矩形光学调整架具有更厚的背板，因而可以增强稳定性可调角度范围±4° 调节螺钉使弹性压片产生挠性变形压紧光学元件
	30 mm同轴系统反射镜架带3个调节器，线性移动范围±3 mm，俯仰角偏转角±5°，调节精度0.32°/转适用Ø25.4 mm光学元件光学元件固定方式：卡环或紧定螺丝可选兼容30 mm同轴系统
	精密光学调整架调节器可锁紧，且具有更厚的背板，因而可以增强稳定性 3个调节器可提供±4°的角度调整卡环固定和紧定螺丝固定两种可选
	D形光学调整架用于安装直径25.4 mm/12.7 mm的D形光学元件可增加通光孔径，在光束分离应用中能避免阻挡其他光束可水平或垂直安装可实现左手系或右手系安装
	60 mm同轴系统反射镜架带3个调节器，线性移动范围±3 mm，俯仰角偏转角±3°，调节精度0.2°/转适用Ø50.8 mm光学元件兼容60 mm同轴系统光学元件固定方式：卡环或紧定螺丝可选
	光学旋转调整架 0.5英寸系列带2个可锁定调节器，1英寸系列带三个可锁定的调节器，可以实现平滑的调节同时具有光学调整架和手动旋转调整架的特性可提供±4°的俯仰和偏转，1英寸系列可Z轴移动能够实现连续旋转360°，刻度精度2°的调节，可单独锁定适合夹持旋转不对称的光学元件
	二维调整架，表面中心线和接杆安装孔中心对齐材质：6061-T6 铝合金两个精密调节器俯仰偏摆调节角度±3 °或±4 ° 紧定螺丝固定和卡环固定两个版本安装台阶面中心线和接杆安装孔中心对齐
	45度安装调整架材质：6061-T6 铝合金表面处理：黑色阳极氧化

光机械件-基础安装件

	Ø12.7 mm不锈钢光学接杆材质：303不锈钢底部M6螺纹孔，顶部可拆卸M4 x 12螺钉横向Ø3.2 mm贯穿孔，用于加固/松开安装
	Ø12.7 mm接杆支架弹簧式滚花内六角手拧锁紧螺钉超宽方形退刀槽，双线接触避免光学接杆滑动，滚动标准Ø12.7 mm接杆支架底部配有M6螺纹贯穿孔底座式Ø12.7 mm接杆支架底部配有磁性底座，接杆可贯穿，实现更大高度调节范围
	Ø12.7 mm连体式接杆支架底座360°旋转方便安装支架超宽方形槽，双线接触避免接杆滑动，滚动接杆可贯穿底座，实现更大高度调节范围底座的磁铁为固定到光学平台提供吸附力弹簧式滚花内六角手拧锁紧螺丝
	标准接杆支架底座 M6螺柱，螺柱长度5.3 mm 底座有加工的退刀槽，用于增加稳定性磁性和无磁性可选
	标准接杆支架叉块材质：不锈钢一体式结构设计可选沉头孔槽长度：10 mm、32 mm、45 mm
	Ø12.7 mm接杆角度夹具材质：6061-T6铝合金夹具角度多种可选兼容Ø12.7 mm接杆
	接杆套环材质：6061-T6铝合金夹持直径：Ø12.7 mm
	Ø12.7 mm垫片材质：不锈钢304 经简单退磁处理（注：退磁后仍有弱磁力）一般用于增加Ø12.7 mm不锈钢光学接杆的长度多种厚度可选

光学元件——反射镜

	宽带介质膜反射镜，紫外熔融石英，工作波长：400 nm-750 nm 光学材质：紫外熔融石英用途：偏转光路工作波长：400 nm-750 nm
	宽带介质膜反射镜，紫外熔融石英，工作波长：750 nm-1100 nm 光学材质：紫外熔融石英用途：偏转光路工作波长：750 nm-1100 nm
	宽带介质膜反射镜，紫外熔融石英，工作波长：1100 nm-1650 nm 光学材质：紫外熔融石英用途：偏转光路工作波长：1100 nm-1650 nm

微纳光学——光场调控

	涡旋波片材质：液晶聚合物设计波长：405 nm, 442 nm, 488 nm, 520 nm, 532 nm， 633 nm，670 nm, 780 nm，795 nm,800 nm，808 nm， 850 nm，905 nm，980 nm，1030 nm，1053 nm， 1064 nm，1310 nm，1550 nm 生成径向偏振和方位角偏振生成涡旋光束提供定制涡旋波片服务
	涡旋波片阵列生成径向偏振和方位角偏振生成涡旋光束生成涡旋光束阵列提供涡旋波片阵列定制服务
	激光模式转换器实现激光由低阶模式到高阶Hermite-Gaussian模式的转换工作波长：532 nm、633 nm、780 nm 多种定制服务
	贝塞尔光束转换器（平板锥透镜）光学元件材质：液晶聚合物/N-BK7 生成贝塞尔强度分布光束/环形光束超高角度精度、无热敏性平板结构，适用于紧凑型光学系统提供多种定制服务

手机/微信：13242449659电话：0755-89355351 QQ：842471885 邮箱：842471885@qq.com

	标准O型二维光学调整架材质：6061-T6 铝合金两个精密调节器可调节角度±3°或±4° 附带2个卡环
	无边缘光学调整架用于安装直径12.7 mm、25.4 mm和50.8 mm的光学元件 180°无边缘设计可以使得近距离光束通过光学元件暴露的外半径，不会受到调整架前板的阻挡可实现左、右手系安装
	小型光学安装架外形尺寸:25mm x 27.5mm x 21 mm 角度范围：±4° 无旋钮调节器，减少空间占用后板两个M4螺孔，用于竖直和水平安装接杆前板有M6螺孔，可与FMH系列固定式镜架连接用于安装1英寸光学元件
	矩形光学调整架具有更厚的背板，因而可以增强稳定性可调角度范围±4° 调节螺钉使弹性压片产生挠性变形压紧光学元件
	30 mm同轴系统反射镜架带3个调节器，线性移动范围±3 mm，俯仰角偏转角±5°，调节精度0.32°/转适用Ø25.4 mm光学元件光学元件固定方式：卡环或紧定螺丝可选兼容30 mm同轴系统
	精密光学调整架调节器可锁紧，且具有更厚的背板，因而可以增强稳定性 3个调节器可提供±4°的角度调整卡环固定和紧定螺丝固定两种可选
	D形光学调整架用于安装直径25.4 mm/12.7 mm的D形光学元件可增加通光孔径，在光束分离应用中能避免阻挡其他光束可水平或垂直安装可实现左手系或右手系安装
	60 mm同轴系统反射镜架带3个调节器，线性移动范围±3 mm，俯仰角偏转角±3°，调节精度0.2°/转适用Ø50.8 mm光学元件兼容60 mm同轴系统光学元件固定方式：卡环或紧定螺丝可选
	光学旋转调整架 0.5英寸系列带2个可锁定调节器，1英寸系列带三个可锁定的调节器，可以实现平滑的调节同时具有光学调整架和手动旋转调整架的特性可提供±4°的俯仰和偏转，1英寸系列可Z轴移动能够实现连续旋转360°，刻度精度2°的调节，可单独锁定适合夹持旋转不对称的光学元件
	二维调整架，表面中心线和接杆安装孔中心对齐材质：6061-T6 铝合金两个精密调节器俯仰偏摆调节角度±3 °或±4 ° 紧定螺丝固定和卡环固定两个版本安装台阶面中心线和接杆安装孔中心对齐
	45度安装调整架材质：6061-T6 铝合金表面处理：黑色阳极氧化

	Ø12.7 mm不锈钢光学接杆材质：303不锈钢底部M6螺纹孔，顶部可拆卸M4 x 12螺钉横向Ø3.2 mm贯穿孔，用于加固/松开安装
	Ø12.7 mm接杆支架弹簧式滚花内六角手拧锁紧螺钉超宽方形退刀槽，双线接触避免光学接杆滑动，滚动标准Ø12.7 mm接杆支架底部配有M6螺纹贯穿孔底座式Ø12.7 mm接杆支架底部配有磁性底座，接杆可贯穿，实现更大高度调节范围
	Ø12.7 mm连体式接杆支架底座360°旋转方便安装支架超宽方形槽，双线接触避免接杆滑动，滚动接杆可贯穿底座，实现更大高度调节范围底座的磁铁为固定到光学平台提供吸附力弹簧式滚花内六角手拧锁紧螺丝
	标准接杆支架底座 M6螺柱，螺柱长度5.3 mm 底座有加工的退刀槽，用于增加稳定性磁性和无磁性可选
	标准接杆支架叉块材质：不锈钢一体式结构设计可选沉头孔槽长度：10 mm、32 mm、45 mm
	Ø12.7 mm接杆角度夹具材质：6061-T6铝合金夹具角度多种可选兼容Ø12.7 mm接杆
	接杆套环材质：6061-T6铝合金夹持直径：Ø12.7 mm
	Ø12.7 mm垫片材质：不锈钢304 经简单退磁处理（注：退磁后仍有弱磁力）一般用于增加Ø12.7 mm不锈钢光学接杆的长度多种厚度可选

	涡旋波片材质：液晶聚合物设计波长：405 nm, 442 nm, 488 nm, 520 nm, 532 nm， 633 nm，670 nm, 780 nm，795 nm,800 nm，808 nm， 850 nm，905 nm，980 nm，1030 nm，1053 nm， 1064 nm，1310 nm，1550 nm 生成径向偏振和方位角偏振生成涡旋光束提供定制涡旋波片服务
	涡旋波片阵列生成径向偏振和方位角偏振生成涡旋光束生成涡旋光束阵列提供涡旋波片阵列定制服务
	激光模式转换器实现激光由低阶模式到高阶Hermite-Gaussian模式的转换工作波长：532 nm、633 nm、780 nm 多种定制服务
	贝塞尔光束转换器（平板锥透镜）光学元件材质：液晶聚合物/N-BK7 生成贝塞尔强度分布光束/环形光束超高角度精度、无热敏性平板结构，适用于紧凑型光学系统提供多种定制服务
