SPARK闪光 大视场高分辨硬X射线显微耦合系统
大视场高分辨硬X射线白光显微耦合光学成像系统主要应用于生命科学研究。研究过程中，用X光穿透生物组织样本后，经闪烁晶体激发荧光图像，显微耦合光学成像系统将微弱的荧光图像传输放大至大面阵光电成像系统接收后形成实时的生物组织活动图像以供科学研究。
产品详情
大视场高分辨硬X射线白光显微耦合光学成像系统主要应用于生命科学研究。研究过程中，用X光穿透生物组织样本后，经闪烁晶体激发荧光图像，显微耦合光学成像系统将微弱的荧光图像传输放大至大面阵光电成像系统接收后形成实时的生物组织活动图像以供科学研究。
应用中的白光显微耦合光学成像系统与通常的显微系统的区别在于，宽显微成像视场，大数值孔径。同时，为了避免穿透生物组织大剂量X光对镜片的损伤，需要设计中考虑高强度抗辐照要求。
25X设计参数
系统放大倍率：25X
物方最大数值孔径：0.7
波段范围：0.52μm～ 0.58μm
物方工作距离：2.16mm
像方最大视场：±45mm
系统长度：577mm
最大直径：70mm
25倍显微镜外形尺寸521cm X 349cm X 511cm

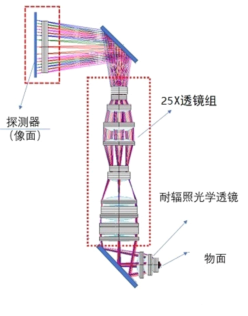

光路图
在0.5微米即空间频率1000lp/mm(全视场90%以内)处，空间调制传递函数(设计指标平均)MTF ≥0.4。
点列图
场曲和畸变
系统设计的最大畸变：≤0.5%(全视场90%以内)
实物图
MTF参数测试
25X鉴别率板成像灰度计算
由以上数据可以计算出
