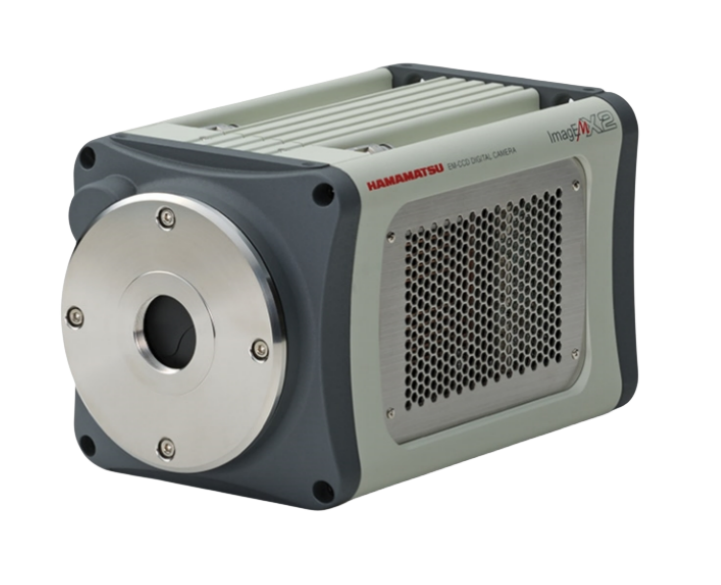

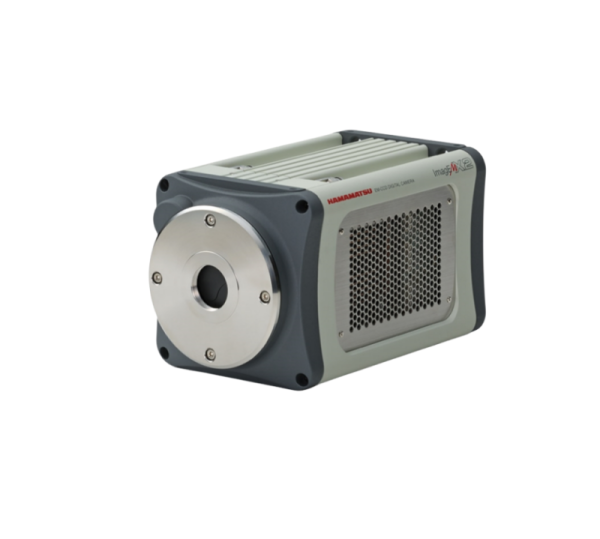

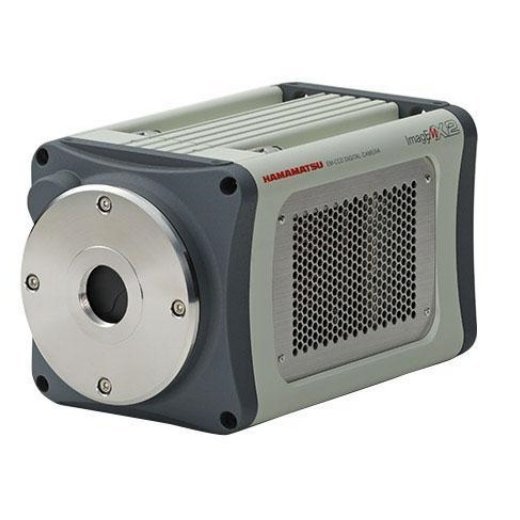

SPARK闪光 C9100-24B 滨松CCD相机
SPARK闪光 C9100-24B 滨松CCD相机 ImagEM X2-1K (C9100-24B) 是一款功能极其广泛的相机，可在全帧和高灵敏度（1024×1024 像素）下安静地提供 18.5 帧/秒的帧速率。ImagEM X2-1K 在近黑条件下具有极高的信噪比和极低的暗电流，可在较长的集成时间和高速条件下实现定量极弱光成像。关闭 EM 增益时，极深的最大阱容可以从对比度最低的明亮图像中提取信息。其他新功能允许优化相机触发、板载 EM 增益保护、通过 IEEE1394b 简化连接、改善整体信噪比以及增加非 EM 动态范围。滨松采用备受喜爱的 1024 × 1024 EM-CCD 传感器，并打造出一款经过精心改版的相机，可提供最高速度和精确性能。 产品详情 ImagEM X2-1K(C9100-24B)是一款超多功能相机，全画幅下输出速度达18.5帧/秒，并有高灵敏度(1024×1024像素)。其在接近黑暗的条件下具有很高的信噪比，而且暗电流极低，因此既能长时间又能快速的进行定量超弱光成像。当关闭电子倍增增益(EM)后，该相机的超深满阱容量可以在最低对比亮度图像中提取信息...
分类：
货号：
C9100-24B
描述
SPARK闪光 C9100-24B 滨松CCD相机
ImagEM X2-1K (C9100-24B) 是一款功能极其广泛的相机，可在全帧和高灵敏度（1024×1024 像素）下安静地提供 18.5 帧/秒的帧速率。ImagEM X2-1K 在近黑条件下具有极高的信噪比和极低的暗电流，可在较长的集成时间和高速条件下实现定量极弱光成像。关闭 EM 增益时，极深的最大阱容可以从对比度最低的明亮图像中提取信息。其他新功能允许优化相机触发、板载 EM 增益保护、通过 IEEE1394b 简化连接、改善整体信噪比以及增加非 EM 动态范围。滨松采用备受喜爱的 1024 × 1024 EM-CCD 传感器，并打造出一款经过精心改版的相机，可提供最高速度和精确性能。
产品详情
ImagEM X2-1K(C9100-24B)是一款超多功能相机，全画幅下输出速度达18.5帧/秒，并有高灵敏度(1024×1024像素)。其在接近黑暗的条件下具有很高的信噪比，而且暗电流极低，因此既能长时间又能快速的进行定量超弱光成像。当关闭电子倍增增益(EM)后，该相机的超深满阱容量可以在最低对比亮度图像中提取信息。新增特性优化了相机触发、片上EM增益保护、IEEE1394b流水线连接，提高了整体信噪比和非EM的动态范围。滨松使用了最受欢迎的1024×1024 像素EM-CCD传感器，巧妙地重新设计了具有最大速度和最精密性能的相机。
| 产品型号 | C9100-24B |
| 摄像头类型 | 气密式真空密封腔室风冷/水冷头 *1 |
| 窗口 | 双面抗反射 (AR) 涂层，单窗口 |
| AR掩膜 | 否 |
| 成像设备 | 电子倍增薄型背照式帧传输 CCD |
| 有效像素数 | 1024 (H)×1024 (V) |
| 像素尺寸 | 13 μm (H)×13 μm (V) |
| 有效面积 | 13.3 mm (H) × 13.3 mm (V) |
| 像素时钟速率(EM-CCD读出) | 22 MHz, 11 MHz, 0.6875 MHz |
| 像素时钟速率(正常 CCD读出) | 0.6875 MHz |
| EM (electron multiplying) 增益 | 1×、10× 至 1200×（典型值） *2 |
| 超低光探测 | 光子成像模式（1、2、3） |
| 最快读出速度 | 18.5 帧/秒至 314 帧/秒 *3 |
| 读出噪声(EM-CCD 读出) | 15 个电子（EM 增益率 10×，22 MHz 时）(rms)（典型值） 10 个电子（EM 增益率 10×，11 MHz 时）(rms)（典型值） 3 个电子（EM 增益率 10×，0.6875 MHz 时）(rms)（典型值） 最多 1 个 电子（EM 增益率 1200×）(rms)（典型值） |
| 读出噪声(正常CCD 读出) | 10 个电子（0.6875 MHz 时）(rms)（典型值） |
| 满阱容量 | EM-CCD 读出：400,000 个电子（典型值） *4 正常 CCD 读出：50,000 个电子（典型值） |
| 模拟增益 | EM-CCD 读出 (22 MHz)：1× EM-CCD 读出 (11 MHz/0.6875 MHz)：0.5×、1× 正常 CCD 读出：1×、2×、3×、4×、5× |
| 制冷温度(强制风冷) | 温度控制时：-50 °C（环境温度 0 °C 至 +30 °C，22 MHz） 温度控制时：-55 °C（环境温度 0 °C 至 +30 °C，11 MHZ/0.6875 MHz） 最大冷却（典型值）时：-60 ̊C（环境温度：+20 ̊C，22 MHz） 最大冷却（典型值）时：-65 °C（环境温度：稳定在 +20 °C，11 MHz/0.6875 MHz） |
| 制冷温度(水冷) | 温度控制时：-65 °C（水温：+20 °C，22 MHz） 温度控制时：-70 °C（水温：+20 °C，11 MHz/0.6875 MHz） 最大冷却（典型值）时：-75 °C（水温：+10 °C，22 MHz） 最大冷却（典型值）时：-80 °C（水温：低于 +10 °C，11 MHz/0.6875 MHz） |
| 温度稳定性(强制风冷) | ±0.01 °C（典型值） |
| 温度稳定性(水冷) | ±0.01 °C（典型值） |
| 暗电流(强制风冷) | 0.01 个电子/像素/秒 (-55 °C)（典型值） |
| 暗电流(水冷) | 0.001 个电子/像素/秒 (-70 °C)（典型值） |
| 时钟感生电荷 | 0.01 个事件/像素/帧（典型值） |
| 曝光时间(内部同步模式) | 10 μs 至 1 s (22 MHz) 10 μs 至 2 h（11 MHz/0.6875 MHz/正常 CCD 读出） |
| 曝光时间(外部触发模式) | 10 μs to 1 s (22 MHz)10 μs to 2 h (11 MHz, 0.6875 MHz) |
| A/D 转换器 | 16 位 |
| 输出信号/外部控制 | IEEE1394b |
| 子阵列 | 每 16 行（水平、垂直）大小，位置可设置 |
| 图像拼接 | 2×2, 4×4 |
| 外部触发模式 | 边缘触发、电平触发、启动触发、同步读出触发 |
| 触发输出 | 曝光定时输出、可编程定时输出（延迟和脉冲长度可变）、触发就绪输出 |
| 图像处理功能(实时) | 背景扣除、阴影校正、递归滤波器、帧平均、斑点降噪器 *5 |
| EM增益保护 | EM 警告模式、EM 保护模式 |
| EM增益重调 | 可用 |
| 镜头卡口 | C 型接口 |
| 电源 | 交流 100 V 至 240 V，50 Hz/60 Hz |
| 功耗 | 约 140 VA |
| 环境储存温度 | -10 °C 至 + 50 °C |
| 环境工作温度 | 0 °C 至 + 40 °C |
| 保证性能温度 | 0 °C 至 + 30 °C |
| 环境工作/储存湿度 | 最高 70%（无冷凝） |
光谱灵敏度特性
尺寸
