Panasonic松下 CX-400 Ver.2 小型光电传感器 [放大器内置]

Panasonic松下 CX-400 Ver.2 小型光电传感器 [放大器内置] 产品升级制造使人和地球更加和谐的传感器 UL : Recognition认证(CX-414□、CX-4□(-P)-CJ系列除外) 2020年7月　连接器型光电新成员上市销售了！特点 CX-400系列的的特点透过型[CX-41□]的特点回归反射型[CX-48□/49□]的特点扩散反射型[CX-42□]的特点距离设定反射型[CX-44□]的特点限定反射型[CX-46□]的特点连接器型的特点 CX-400系列的特点最多降低功耗60％，减轻环境负荷 CX-400系列系列装备新开发的设计。产品升级，各机型平均降低功耗44％、最多者降耗达60％。为节能、减排CO2和保护地球环境做出贡献。产品升级抗干扰性能更强抗干扰性能强的CX-400型获得进一步增强。装备耐变频器电路，能使峰值波长进行偏移，使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。更强的防输出短路能力强化电路逆接保护强化输入线路的逆接保护，可以防止因电源线、...

分类：

Panasonic松下

货号：

CX-400 Ver.2

Panasonic松下 CX-400 Ver.2 小型光电传感器 [放大器内置]

产品升级制造使人和地球更加和谐的传感器

UL : Recognition认证(CX-414□、CX-4□(-P)-CJ系列除外)

2020年7月　连接器型光电新成员上市销售了！

特点

CX-400系列的的特点
透过型[CX-41□]的特点
回归反射型[CX-48□/49□]的特点
扩散反射型[CX-42□]的特点
距离设定反射型[CX-44□]的特点
限定反射型[CX-46□]的特点
连接器型的特点

CX-400系列的特点

最多降低功耗60％，
减轻环境负荷

CX-400系列系列装备新开发的设计。产品升级，各机型平均降低功耗44％、最多者降耗达60％。为节能、减排CO₂和保护地球环境做出贡献。

产品升级
抗干扰性能更强

抗干扰性能强的CX-400型获得进一步增强。装备耐变频器电路，能使峰值波长进行偏移，使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。

更强的防输出短路能力
强化电路逆接保护

强化输入线路的逆接保护，可以防止因电源线、输出线的连接错误而引起故障的发生。

抗油、冷却液的能力强[CX-41□/42□/49□]

透过型、回归反射型(CX-48□除外)及扩散反射型的透镜材质采用抗冷却液能力强的丙烯。即使安装在油雾飞散的金属加工机械的周边，亦可放心使用。并具有达IP67(IEC)的保护构造。

试验油	JIS 标准	产品名称
润滑油	-	VELOCITY OIL No.3
非水溶性切削液	2型5号	DUFFNEY CUT AS-30D
非水溶性切削液	2型11号	YUSHIRON OIL No.2ac(注1)
水溶性切削油	W1型1号	YUSHIRON LUBIC HWC68(注1)
水溶性切削油	W2型1号	YUSHIROKEN S50N(注1)

1,000小时／浸渍(水深0m)／绝缘电阻20MΩ/250V

(注1)	：	YUSHIRON和YUSHIROKEN是YUSHIRO化学工业株式会社的注册商标。

不易受酒精腐蚀[CX-44□/48□]

前罩、显示罩均采用了不易受酒精腐蚀的聚碳酸酯材质。设置在喷洒酒精洗剂的食品加工设备周围时，也可放心使用。并具有达IP67(IEC)的保护构造。
注意：安装时，请避免使清洗液沾到附带于CX-48□中的反射镜上。

耐水耐灰尘性能好[CX-400系列]

采用保护构造 IP67（IEC）、可以使用在水和灰尘较多的现场。
注意：在检测过程中沾水、会检测出水。

可用于各种场合，检测能力高

利用特有的光学系统和专用设计的电路，即使是小到0.4mm(一张名片)的段差和10μm的薄型薄膜都可以安定检测出。此外，高亮度的红色光点光，检测位置一目了然。

消除浪费，大幅减轻环境负荷

CX-400系列不仅备有3种长度的电缆可选，还简化包装，从而减少了废弃物。而且采用聚乙烯包装袋，不会产生有害气体。

透过型[CX-41□]的特点

强劲的红外光束[CX-412/413]

强劲的穿透力，亦可用于包装物内部的检测等。

注意：利用穿透力进行检测时，请务必通过实际产品进行确认。

耐尘、耐脏[CX-412/413]

采用红外光束作为光源。与红色光束型产品相比，更加耐尘、耐脏。

透过型抗干扰强[CX-411]

光源为红色光的CX-411、装有防干扰滤光器(另售)防止相互干扰、也可以安装两台。

透过型[CX-414□]的特点

■保护构造IP67

继承CX-400系列的保护等级

■实用2m检测距离

■防干扰性能强化

相邻两台传感器防干涉距离为80mm
(检测距离在550mm处)

回归反射型[CX-48□/49□]的特点

绰绰有余的检测距离5m[CX-493]

使用便于对准光轴的红色光束型产品，可进行长度为5m的长距离检测。亦可满足横向宽度较宽的自动卷帘门的需求。

连镜面体亦可稳定检测[CX-491]

内置偏极滤光器，就连镜面体亦可稳定检测。

2台传感器可紧贴安装[CX-49□/48□]

自动防干扰功能、可以2台传感器可紧贴安装

透明物体检测专用型[CX-48□]

采用独特的光学系统和专门检测透明物体的电路。与以往产品相比，可稳定地检测更薄的透明物体。

CX-48□可检测的各类透明物体(典型示例)

检测物体	检测物体的大小
板式玻璃	□ 50mm	t=0.7mm
圆柱形玻璃	ø50mm ℓ=50mm	t=1.3mm
丙烯板	□ 50mm	t=1.0mm
苯乙烯(塑料软盒)	□ 50mm	t=0.9mm
食品包装袋	□ 50mm	t=10μm
烟盒薄膜	□ 50mm	t=20μm
塑料袋	□ 50mm	t=30μm
PET瓶(500mℓ)	ø66mm

反射镜设定距离	CX-481 : 300～500mm、CX-482 : 1～2m
	CX-483 : 500～1,000mm

［反射镜RF-230・处于最佳状态(注1)］
检测物体的通过位置位于传感器和反射镜的中间时。
ℓ : 圆柱形玻璃的长度
t : 检测物体的厚度

(注1)	：	所谓最佳状态，是指在无检测物体的状态下，稳定指示灯恰好点亮时设定灵敏度的状态。

扩散反射型[CX-42□]的特点

采用高亮度光点光，便于对准光轴[CX-423]

采用可视性良好的高亮度红色LED光点光，使得检测位置一目了然。
此外，当设定距离为100mm时可实现约ø2mm的超小光点，当设定距离为200mm时可实现约ø5mm 的小光点。还能检测细小的工件。

减少光点调节器的调节工时[CX-42□]

根据检测距离的不同，备有丰富齐全的品种。因此，可很方便地对光点进行调整。

可紧贴安装2台传感器[CX-42□]

采用自动防干扰设计，最多可紧贴安装2台传感器。

距离设定反射型[CX-44□]的特点

※距离最大时

高精度型[CX-441/444]

应差2%以下、可以检测数仅0.4mm的段差
先进的光学性能是以往产品的约2.5倍的检测能力。最小可以检测出0.4mm的微小段差。

不易受颜色的影响
可以几乎等同的距离检测黑色和白色工件。即便在异色工件流通的生产线上进行换产时，也无需调节器调节。

可根据用途进行选择的2种光点直径
有适用于检测细小工件的小光点和适用于孔较多或容易颤振的工件的大光点。

CX-444支持达100mm的检测距离。

采用高亮度光点光，便于对准光轴[CX-44□]

实现既明亮、可视性又好的高亮度红色光点光。检测位置一目了然。此外，CX-441采用约ø2mm的超小光点，亦可检测细小的工件。

亦可适用于细微差别的检测[CX-44□]

装备多回转型光点调节器。可对距离进行精确的设定，非常简便。

配备自动防干扰功能[CX-44□]

自动防干扰功能、防止相互干扰。

BGS/FGS功能可轻松进行更严格的设定！[CX-44□]

＜以下情况下使用BGS功能更方便＞
■无背景时
工件与背景物体分离时

如果更改背景颜色或有人通过时也不受影响。

＜以下情况下使用FGS功能更方便＞
■有背景物体时
工件与背景物体紧贴时
工件上有光泽及不平整时

传送带上的工件不受光泽、颜色、不平整的影响。

注意：FGS功能务必在有传送带等背景物体的状态下使用。

限定反射型[CX-46□]的特点

※基本型省去了灵敏度调节器和动作切换开关。电缆长度为0.5m。

线性光点设计稳定检测[CX-46□-C05]

限定反射型线性光点设计约5×30mm^※。※代表示例
即使镂空或凹凸表面的产品也可以稳定检测。

安装简单	：	无需灵敏度调节，M3两孔设计，节省安装工时。
稳定检测	：	特殊光学透镜设计，受工件颜色影响较小；即便在异色工件流通的产线上也可稳定检测。

2台传感器可紧贴安装[CX-46□-C05]

采用自动防干扰设计，最多可紧贴安装2台传感器。

连接器型的特点

改善生产过程
易于维修便于升级
提高设计的灵活度

用途

起重机轨道内货物荷翻倒的检测

可与图像处理装置系统同步使用

有光泽的白色家电的检测

托盘上塑料品的检测

确认在传送带上的通过情况

透明胶片的检测

外壳上孔的检测

确认基板运送装置上的通过情况

检测小型药片

不受光泽背景的影响、可以检测出小工件。使用FGS功能。

检测薄饼

即使是薄工件也能稳定检测。使用FGS功能。

色差工作的通过确认

工件的颜色差异、不受背景的影响。使用BGS功能。

基板检测

线性光点设计不易受基板切口、镂空所影响，能稳定检测基板的位置。

基板检测

限定反射型光电传感器、不易受工作背景的影响。

种类

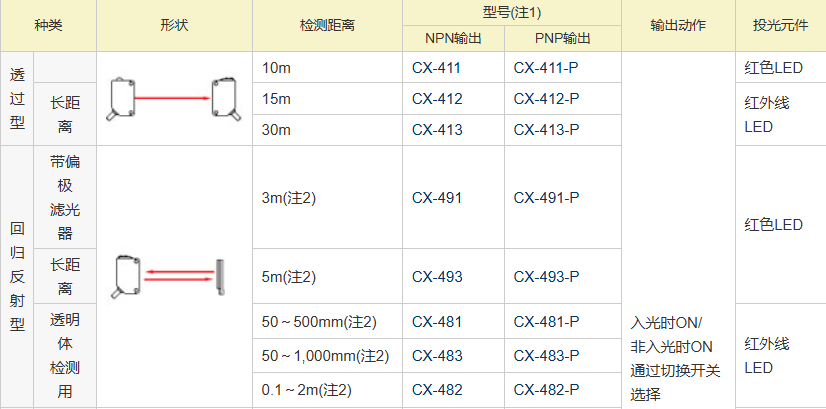

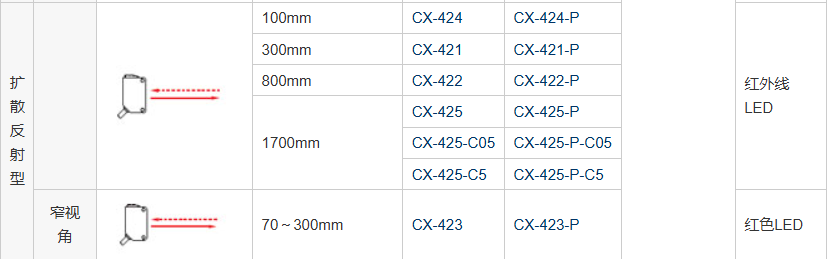

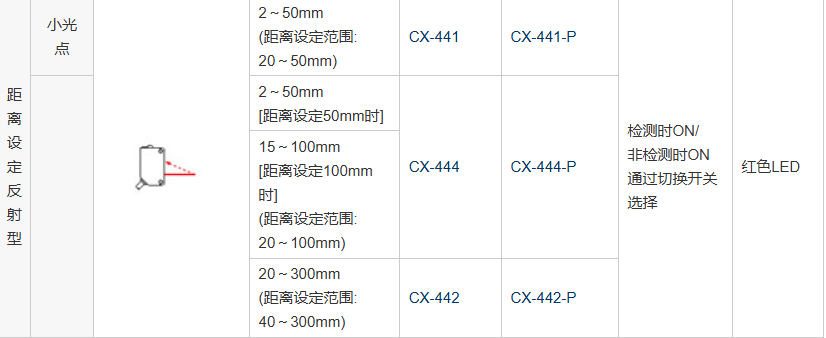

标准型

注意：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行订购传感器安装支架。

(注1):	透过型的铭牌上所标记的型号带“E”为投光器，带“D”为受光器。
(注2):	回归反射型传感器的检测距离是相对于反射镜RF-230的数值。此外，检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。

	CX-491□	CX-493□	CX-481□	CX-483□	CX-482□
A	0～3m	0～5m	50～500mm	50～1,000mm	0.1～2m
B	0.1～3m	0.1～5m	100～500mm	100～1,000mm	0.8～2m

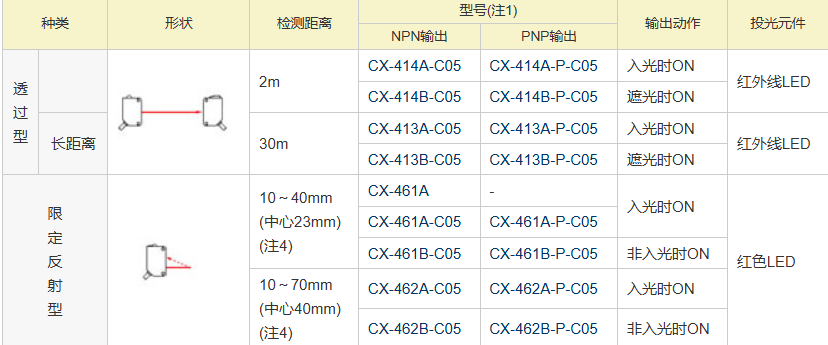

基本型

未配备动作切换开关，配备距离设定调节器。电缆长0.5m。

注意：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行订购传感器安装支架。

(注1):	检测距离与应差是相对于白色无光泽纸(100×100mm)的数值。

（未配备动作切换开关，配备距离设定调节器。电缆长2m。）

种类	形状	检测距离	型号(注1)		输出动作	投光元件
种类	形状	检测距离	NPN输出	PNP输出	输出动作	投光元件
距离设定反射型		10～50mm （注4）	CX-445A	-	入光时ON	红色LED
		10～50mm （注4）	CX-445B	-	非入光时ON
		40～200mm （注4）	CX-446A	-	入光时ON
		40～200mm （注4）	CX-446B	-	非入光时ON

注意：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行订购传感器安装支架。

(注1):	透过型的铭牌上所标记的型号带“E”为投光器，带“D”为受光器。
(注2):	反射镜另售。检测距离是相对于RF-230的数值。
(注3):	回归反射型传感器的检测距离是相对于反射镜RF-230(另售)的数值。此外，检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。

	CX-491□
A	0～3m
B	0.1～3m

(注4):	限定反射型传感器的检测距离与应差是相对于白色无光泽纸(100×100mm)的数值。

连接器型

种类		检测距离	型号		输出动作	投光元件
种类		检测距离	NPN输出	PNP输出	输出动作	投光元件
透过型		10m	CX-411-CJ	CX-411-P-CJ	可用切换开关选择入光时ON/非入光时ON	红色LED
回归反射型 (带偏极滤光器)		3m（注1）	CX-491-CJ	CX-491-P-CJ	可用切换开关选择入光时ON/非入光时ON
距离设定反射型	小光点	2mm~50mm	CX-441-CJ	CX-441-P-CJ	可用切换开关选择检测时ON/非检测时ON
距离设定反射型		20mm~300mm	CX-442-CJ	CX-442-P-CJ	可用切换开关选择检测时ON/非检测时ON

产品电缆长度0.35m，带M12连接器，其余技术规格参数与非连接器型产品一致，请参考非连接器型产品。

(注1):	回归反射型传感器的检测距离和检测物体是相对于反射镜的值。此外，检测距离表示检测物体的可检测范围。

5m电缆长度型

备有5m电缆长度型(标准规格为2m，基本型为0.5m)。
订购5m电缆长度型时，请在型号末尾加注“-C5”。(但CX-44□及基本型除外。)

(例) CX-411-P的5m电缆长度型为“CX-411-P-C5”

M8连接器型、M12中继连接器型

备有M8连接器型及M12中继连接器型。
订购M8连接器型时，请在型号末尾加注“-Z”进行订购；订购M12中继连接器型时，请在型号末尾加注“-J”。
(但CX-44□、CX-425不配备M12中继连接器型。基本型除外。)

(例)
CX-411-P的M8连接器型为“ CX-411-P-Z”
CX-411-P的M12中继连接器型为“ CX-411-P-J”

种类		型号	电缆长度	内容
M8 连接器型用	直线型	CN-24A-C2	2m	可用于所有型号
	直线型	CN-24A-C5	5m
	L型	CN-24AL-C2	2m
	L型	CN-24AL-C5	5m
M12 中継连接器型用	2芯	CN-22-C2	2m	透过型的投光器用 (2芯)
	2芯	CN-22-C5	5m	透过型的投光器用 (2芯)
	4芯	CN-24-C2	2m	透过型的投光器用
	4芯	CN-24-C5	5m	透过型的投光器用

CN-24A-C2 CN-24A-C5

CN-24AL-C2 CN-24AL-C5

CN-22-C2、CN-22-C5 CN-24-C2、CN-24-C5

无反射镜型

NPN输出型：CX-491-Y、CX-493-Y、CX-491-J-Y
PNP输出型：CX-493-P-Y

类型别订货产品号一览表

标准型

※标注为灰色的产品为生产终止(预定)产品。

种类			标准型 (电缆长度2m)	电缆长度 0.5m型	电缆长度 5m型	M8连接器型	M12中继连接器型
透过型		NPN输出	CX-411	CX-411-C05	CX-411-C5	CX-411-Z	CX-411-J
		PNP输出	CX-411-P	CX-411-P-C05	CX-411-P-C5	CX-411-P-Z	CX-411-P-J
		NPN输出	CX-412	CX-412-C05	CX-412-C5	CX-412-Z	CX-412-J
		PNP输出	CX-412-P	CX-412-P-C05	CX-412-P-C5	CX-412-P-Z	CX-412-P-J
		NPN输出	CX-413	CX-413-C05	CX-413-C5	CX-413-Z	CX-413-J
		PNP输出	CX-413-P	CX-413-P-C05	CX-413-P-C5	CX-413-P-Z	CX-413-P-J
回归反射型		NPN输出	CX-481	CX-481-C05	CX-481-C5	CX-481-Z	CX-481-J
		PNP输出	CX-481-P	CX-481-P-C05	CX-481-P-C5	CX-481-P-Z	CX-481-P-J
		NPN输出	CX-482	CX-482-C05	CX-482-C5	CX-482-Z	CX-482-J
		PNP输出	CX-482-P	CX-482-P-C05	CX-482-P-C5	CX-482-P-Z	CX-482-P-J
		NPN输出	CX-483	CX-483-C05	CX-483-C5	CX-483-Z	CX-483-J
		PNP输出	CX-483-P	CX-483-P-C05	CX-483-P-C5	CX-483-P-Z	CX-483-P-J
		NPN输出	CX-491	CX-491-C05	CX-491-C5	CX-491-Z	CX-491-J
		PNP输出	CX-491-P	CX-491-P-C05	CX-491-P-C5	CX-491-P-Z	CX-491-P-J
		NPN输出	CX-493	CX-493-C05	CX-493-C5	CX-493-Z	CX-493-J
		PNP输出	CX-493-P	CX-493-P-C05	CX-493-P-C5	CX-493-P-Z	CX-493-P-J
	无反射镜型	NPN输出	CX-491-Y	CX-491-C05-Y	CX-491-C5-Y	CX-491-Z-Y	CX-491-J-Y
		PNP输出	CX-491-P-Y	CX-491-P-C05-Y	CX-491-P-C5-Y	CX-491-P-Z-Y	CX-491-P-J-Y
		NPN输出	CX-493-Y	CX-493-C05-Y	CX-493-C5-Y	CX-493-Z-Y	CX-493-J-Y
		PNP输出	CX-493-P-Y	CX-493-P-C05-Y	CX-493-P-C5-Y	CX-493-P-Z-Y	CX-493-P-J-Y
扩散反射型		NPN输出	CX-421	CX-421-C05	CX-421-C5	CX-421-Z	CX-421-J
		PNP输出	CX-421-P	CX-421-P-C05	CX-421-P-C5	CX-421-P-Z	CX-421-P-J
		NPN输出	CX-422	CX-422-C05	CX-422-C5	CX-422-Z	CX-422-J
		PNP输出	CX-422-P	CX-422-P-C05	CX-422-P-C5	CX-422-P-Z	CX-422-P-J
		NPN输出	CX-423	CX-423-C05	CX-423-C5	CX-423-Z	CX-423-J
		PNP输出	CX-423-P	CX-423-P-C05	CX-423-P-C5	CX-423-P-Z	CX-423-P-J
		NPN输出	CX-424	CX-424-C05	CX-424-C5	CX-424-Z	CX-424-J
		PNP输出	CX-424-P	CX-424-P-C05	CX-424-P-C5	CX-424-P-Z	CX-424-P-J
		NPN输出	CX-425	CX-425-C05	CX-425-C5	-	-
		PNP输出	CX-425-P	CX-425-P-C05	CX-425-P-C5	-	-
距离设定反射型		NPN输出	CX-441	-	-	CX-441-Z	-
		PNP输出	CX-441-P	-	-	CX-441-P-Z	-
		NPN输出	CX-442	-	-	CX-442-Z	-
		PNP输出	CX-442-P	-	-	CX-442-P-Z	-
		NPN输出	CX-443	-	-	CX-443-Z	-
		PNP输出	CX-443-P	-	-	CX-443-P-Z	-
		NPN输出	CX-444	-	-	CX-444-Z	-
		PNP输出	CX-444-P	-	-	CX-444-P-Z	-

基本型

※标注为灰色的产品为生产终止(预定)产品。
※基本型仅有标准品(电缆长度0.5m)。

种类		基本型 (电缆长度0.5m)
透过型	NPN输出	CX-411A-C05
	NPN输出	CX-411B-C05
	PNP输出	CX-411A-P-C05
	PNP输出	CX-411B-P-C05
	NPN输出	CX-412A-C05
	NPN输出	CX-412B-C05
	PNP输出	CX-412A-P-C05
	PNP输出	CX-412B-P-C05
	NPN输出	CX-413A-C05
	NPN输出	CX-413B-C05
	PNP输出	CX-413A-P-C05
	PNP输出	CX-413B-P-C05
	NPN输出	CX-414A-C05
	NPN输出	CX-414B-C05
	PNP输出	CX-414A-P-C05
	PNP输出	CX-414B-P-C05
回归反射型	NPN输出	CX-491A-C05-Y
	NPN输出	CX-491B-C05-Y
	PNP输出	CX-491A-P-C05-Y
	PNP输出	CX-491B-P-C05-Y
限定反射型	NPN输出	CX-461A-C05
	NPN输出	CX-461B-C05
	PNP输出	CX-461A-P-C05
	PNP输出	CX-461B-P-C05
	NPN输出	CX-462A-C05
	NPN输出	CX-462B-C05
	PNP输出	CX-462A-P-C05
	PNP输出	CX-462B-P-C05
距离设定反射型	NPN输出	CX-445A
		CX-445B
		CX-446A
		CX-446B

附件

RF-230(反射镜)

生产终止品

以下商品为生产终止品。

※ 无法保证推荐替代品的规格与停产产品一样。
购买前，敬请阅览样本并咨询我司。

可选件

品名	型号		狭缝透光罩尺寸	检测距离		最小检测物体
品名	狭缝透光罩	传感器	狭缝透光罩尺寸	单侧安装时	两侧安装时	单侧安装时	两侧安装时
圆形狭缝透光罩 (透过型专用)	OS-CX-05	CX-411□	ø0.5mm	400mm	20mm	ø12mm	ø0.5mm
		CX-412□		600mm	30mm
		CX-413□		1,200mm	60mm
	OS-CX-1	CX-411□	ø1mm	900mm	100mm	ø12mm	ø1mm
		CX-412□		1.35m	150mm		ø1.5mm
		CX-413□		2.7m	300mm		ø1.5mm
	OS-CX-2	CX-411□	ø2mm	2m	400mm	ø12mm	ø2mm
		CX-412□		3m	600mm		ø3mm
		CX-413□		6m	1,200mm		ø3mm
方形狭缝透光罩 (透过型专用)	OS-CX-05x6	CX-411□	0.5×6mm	2m	400mm	ø12mm	0.5×6mm
		CX-412□		3m	600mm
		CX-413□		6m	1,200mm
	OS-CX-1x6	CX-411□	1×6mm	3m	1m	ø12mm	1×6mm
		CX-412□		4.5m	1.5m
		CX-413□		9m	3m
	OS-CX-2x6	CX-411□	2×6mm	5m	2m	ø12mm	2×6mm
		CX-412□		7.5m	3m
		CX-413□		15m	6m

品名	型号	透过轴的方向	金属颜色	检出距离	最小检出物体
防干扰滤光器 (CX-411□用)	PF-CX4-H	横波	淡褐色	5m (注2)	ø12mm (注2)
防干扰滤光器 (CX-411□用)	PF-CX4-V	纵波	银色	5m (注2)	ø12mm (注2)

(注1):	防干扰滤波器没有标注型号。将其安装在传感器上时请注意。
(注2):	安装在透光器·受光器两侧时的数值。

圆形狭缝透光罩

OS-CX-□

一按即可安装在传感器的前面。

方形狭缝透光罩

OS-CX-□×6

一按即可安装在传感器的前面。

防干扰滤光器

・PF-CX4-H
(透明轴的方向：横波、金属色：淡褐色)
・PF-CX4-V
(透明轴的方向：纵波、金属色：银色)

只需轻轻一按，就能将其连接到传感器的前端。

通过安装抗干扰滤波器（PF-CX4-H、 PF-CX4-V），最多可安装两台CX-411□传感器。

品名	型号		检测距离	反射镜或反射带设置范围B	最小检测物体	内容
反射镜 (注1) (回归反射型专用)	RF-230		3m	0.1~3m	ø50mm	外形尺寸： W50.3×H59.3×D8.3mm ・安装孔：φ4.6mm ・除无反射镜型以外的回归反射型传感器附带。
		CX-493□	5m	0.1~5m
		CX-481□	50~500m	100~500m
		CX-482□	0.1~2m	0.8~2m
		CX-483□	0.05~1m	0.~1m
	RF-210	CX-491□	1m	0.1~1m	ø30mm	外形尺寸： W33.3xH12.8xD11 mm ・安装孔：φ3.4mm
		CX-493□	1.5m	0.1~1.5m	ø30mm
		CX-481□	-	-	-
		CX-482□	0.1～0.6m	0.3～0.6m	ø30mm
		CX-483□	0.1～0.3m	0.1～0.3m	ø30mm
	RF-220	CX-491□	1.5m	0.1~1.5m	ø35mm	外形尺寸： W35.3×H42.3×D8.3mm ・安装孔：φ3.6mm
		CX-493□	3m	0.1~3m
		CX-481□	50～300mm	100～300mm
		CX-482□	0.1～1.3m	0.5～1.3m
		CX-483□	0.1～0.7m	0.2～0.7m
反射带 (注1) (回归反射型专用)	RF-11	CX-491□	0.5m	0.1~0.5m	ø30mm	外形尺寸： W30×H8×D0.7mm ・使用环境温度：－25～＋50℃ ・使用环境湿度：35～85%RH
		CX-493□	0.8m	0.1~0.8m	ø30mm
		CX-481□	-	-	-
		CX-482□	-	-	-
		CX-483□	-	-	-
	RF-12	CX-491□	0.7m	0.1~0.7m	ø30mm	外形尺寸： W30×H25×D0.7mm ・使用环境温度：－25～＋50℃ ・使用环境湿度：35～85%RH。
		CX-493□	1.2m	0.1~1.2m	ø30mm
		CX-481□	-	-	-
		CX-482□	0.1～0.6m	0.4～0.6m	ø30mm
		CX-483□	-	-	-
	RF-13	CX-491□	0.5m	0.2~0.5m	ø30mm	外形尺寸： W30×H30×D0.5mm ・使用环境温度：－25～＋50℃ ・使用环境湿度：35～85%RH
		CX-493□	-	-	-
		CX-481□	-	-	-
		CX-482□	-	-	-
		CX-483□	-	-	-

(注1):	安装传感器、反射镜以及反射带时，请务必进行光轴调整。特别是使用反射镜RF-210及反射带RF-11时，与附带的反射镜RF-230相比，需要更严格的调整。安装应确保传感器角度可大范围调整。关于传感器的角度调整和反射镜或反射带的位置调整，请参阅使用指南。
(注2):	检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。
(注3):	由于反射带RF-11/RF-12的表面材质柔软，因此请不要用力按压。否则可能导致内部棱镜损坏，反射距离缩短。另外，请不要裁切使用。以免降低其检测性能。

反射镜

RF-210

RF-220

RF-230

反射带

RF-11

RF-12

RF-13

品名	型号	内容
反射镜安装支架	MS-RF21-1	RF-210用保护性安装支架保护反射镜免受因冲撞而引起的光轴偏差的影响。
	MS-RF22	RF-220用
	MS-RF23	RF-230用
传感器安装支架 (注1)	MS-CX2-1	立式安装支架也可用于安装 RF-210。	透过型传感器需要2个安装支架。
	MS-CX2-2	横向安装支架也可用于安装 RF-210。
	MS-CX2-4	保护性安装支架
	MS-CX2-5	底部安装支架
	MS-CX-3	倒装式安装支架
通用传感器安装支架 (注2)	MS-AJ1	平面安装型	基本装配
	MS-AJ2	侧面安装型	基本装配
	MS-AJ1-A	平面安装型	侧臂装配
	MS-AJ2-A	侧面安装型	侧臂装配
	MS-AJ1-M	平面安装型	反射镜装配
	MS-AJ2-M	侧面安装型	反射镜装配
传感器检查器 (注3)	CHX-SC2	适用于透过型光电传感器的光轴对齐。受光器的最佳位置由指示灯和音频信号指示。

(注1):	连接器型传感器因连接器部的形状不同，可能无法使用某些传感器安装支架，敬请注意。

通用传感器安装支架

MS-AJ1

MS-AJ1-A

通过能够进行水平方向调整的曲臂，可从生产线上方进行检测。

MS-AJ1-M

MS-AJ2

MS-AJ2-A

通过能够进行水平方向调整的曲臂，可从生产线上方进行检测。

MS-AJ2-M

反射镜安装支架

MS-RF21-1

附带2个带垫圈 M3螺丝(长12mm)。

MS-RF22

附带2个带垫圈 M3螺丝(长8mm)。

MS-RF23

附带2个带垫圈 M4螺丝(长10mm)。

传感器安装支架

MS-CX2-1

附带2个带垫圈 M3螺丝(长12mm)。

MS-CX2-2

附带2个带垫圈 M3螺丝(长12mm)。

MS-CX2-4

附带2个带垫圈 M3螺丝(长14mm)。

MS-CX2-5

附带2个带垫圈 M3螺丝(长12mm)。

MS-CX-3

附带2个带垫圈 M3螺丝(长12mm)。

传感器检查器

CHX-SC2

规格

标准型

种类		透过型
种类			长距离
型号	NPN输出	CX-411	CX-412	CX-413
型号	PNP输出	CX-411-P	CX-412-P	CX-413-P
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC规则、RoHS规则)、UL认证
检测距离		10m	15m	30m
检测物体		φ12mm以上的不透明体(注2)
应差		-
重复精度 (垂直于检测轴)		0.5mm以下
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		投光器：15mA以下受光器：10mA以下	投光器：20mA以下受光器：10mA以下	投光器：25mA以下受光器：10mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流为100mA时) 　　　　　　　 1V以下(流出电流为16mA时)
	输出动作	可用切换开关选择入光时ON/非入光时ON
	短路保护	配备
反应时间		1ms以下		2ms以下
工作状态指示灯		橙色LED(输出ON时亮起)　位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)　位于受光器上
电源指示灯		绿色LED(通电时亮起)　位于投光器上
灵敏度调节器		持续可变调节器安装于透过型传感器的受光器上
防干扰功能		有了防干扰滤光器(另售) 2套传感器可贴近安装在一起 (检测距离：5m)	-
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红色LED	红外LED
	投光波峰波长	680nm	870nm	850nm
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯)、显示罩：丙烯(CX-48□聚碳酸酯)
电缆		0.2mm² 3芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量	本体重量	投光器：约45g、受光器：约50g
重量	包装重量	约100g
附件		-

(注1):	无指定的测量条件为使用环境温度＝+23℃。
(注2):	如果安装了狭缝透光罩(另售)，可检测ø0.5mm的小物体(使用圆形狭缝透光罩时)。

种类		回归反射型
种类		带偏极滤光器	长距离	透射明型体检测用
型号	NPN输出	CX-491	CX-493	CX-481	CX-483	CX-482
型号	PNP输出	CX-491-P	CX-493-P	CX-481-P	CX-483-P	CX-482-P
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC规则、RoHS规则)、UL认证
检测距离		3m(注2)	5m(注2)	50〜500mm (注2)	50〜1,000mm (注2)	0.1〜2m (注2)
检测物体		φ50mm以上的不透明体、半透明体、鏡面体(注2)(注3)	φ50mm以上的不透明体、半透明体(注2)(注3)	φ50mm以上的透明体、半透明体、不透明体(注2)(注3)
应差		-
重复精度 (垂直于检测轴)		0.5mm以下
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		13mA以下	10mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V间) ・剩余电压：2V以下(流入电流100mA时) 　　　　　　　 1V以下(流入电流16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V间) ・剩余电压：2V以下(流出电流100mA时) 　　　　　　　 1V以下(流出电流16mA时)
	输出动作	可用切换开关选择入光时ON/非入光时ON
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯		-
灵敏度调节器		持续可变调节器安装于透过型传感器的受光器上
防干扰功能		配备(2台传感器可紧贴安装)
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红色LED		红外LED
	投光波峰波长	680nm	650nm	870nm
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯) 显示罩：丙烯(CX-48□聚碳酸酯)
电缆		0.2mm² 3芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量	本体重量	约50g
重量	包装重量	约80g
附件		RF-230(反射镜)：1个

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230的值。此外，检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。
(注3):	使用前，请务必通过实际检测进行确认。

种类		扩散反射型
种类						窄视角型
型号	NPN输出	CX-424	CX-421	CX-422	CX-425	CX-423
型号	PNP输出	CX-424-P	CX-421-P	CX-422-P	CX-425-P	CX-423-P
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC规则、RoHS规则)、UL认证
检测距离		100mm(注2)	300mm(注2)	800mm(注2)	1700mm(注2)	70〜300mm (注2)
检测物体		不透明体、半透明体、透明体(注3)				不透明体、半透明体、透明体(注3) (最小检测物体φ0.5mm铜导线)
应差		动作距离的15%以下(注2)
重复精度 (垂直于检测轴)		1mm以下				0.5mm以下
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		13mA以下		15mA以下	18mA以下	15mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V间) ・剩余电压：2V以下(流入电流100mA时) 　　　　　　　 1V以下(流入电流16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V间) ・剩余电压：2V以下(流出电流100mA时) 　　　　　　　 1V以下(流出电流16mA时)
	输出动作	可用切换开关选择入光时ON/非入光时ON
	短路保护	配备
反应时间		1ms以下			2ms以下	1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯		-
灵敏度调节器		持续可变调节器安装于透过型传感器的受光器上
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红外LED				红色LED
	投光波峰波长	860nm			850nm	645nm
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯)、显示罩：丙烯(CX-48□聚碳酸酯)
电缆		0.2mm² 3芯(透过型的投光器：2芯) 橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量	本体重量	约50g
重量	包装重量	约60g
附件		-

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	扩散反射型传感器的检测距离与应差是相对于白色无光泽纸(200×200mm)的数值。
(注3):	使用前，请务必通过实际检测进行确认。

种类		距离设定反射型
种类		小光点
型号	NPN输出	CX-441	CX-444	CX-442
型号	PNP输出	CX-441-P	CX-444-P	CX-442-P
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC规则、RoHS规则)、UL认证
距离设定范围(注2)		20〜50mm	20〜100mm	40〜300mm
检测距离 (白色无光泽纸)		2〜50mm	2〜50mm(距离设定50mm时) 15〜100mm(距离设定100mm时)	20〜300mm
应差		动作距离的2％以下(白色无光泽纸)		动作距离的5%以下 (白色无光泽纸)
重复精度 (垂直于检测轴)		沿检测轴：1mm以下，垂直于检测轴：0.2mm以下(使用白色无光泽纸)
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		20mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流为100mA时) 　　　　　　　 1V以下(流出电流为16mA时)
	输出动作	可用切换开关选择检测时ON/非检测时ON
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(安定动作时亮起)(注3)
距离设定调节器		配备机械式多圈调节器
检测模式		可用检测模式切换输入选择BGS/FGS功能
自动防干扰功能 (注4)		配备
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.50G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红色LED(投光波峰波长：650nm、调制式)
光点直径		约φ2mm (距离为50mm时)	约φ9mm (距离为100mm时)	约□15mm (距离为300mm时)
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：聚碳酸酯、显示罩：聚碳酸酯
电缆		0.2mm²0.2mm2 4芯橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量	本体重量	约55g
重量	包装重量	约65g

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	距离设定范围是指距离设定调节器可设定的最大检测距离范围。可从2mm[CX-442(-P)为20mm]起检测受检物体。
(注3):	有时检测会因设置状态和检测物体而不稳定。设置本产品后，请务必通过实际检测进行确认。
(注4):	有时检测会因设置状态和检测物体而不稳定。设置本产品后，请务必通过实际检测进行确认。

基本型

种类		透过型
型号	NPN输出	CX-414A-C05	CX-414B-C05
型号	PNP输出	CX-414A-P-C05	CX-414B-P-C05
检测距离		2m
检测物体		φ10mm以上的不透明体
电源电压		12V〜24V DC±10%　脉动P-P10%以下
消耗电流		投光器：20mA以下受光器：10mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流为100mA时) 　　　　　　　 1V以下(流出电流为16mA时)
	输出动作	入光时ON	非入光时ON
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)　透过型位于受光器上
稳定显示灯		绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源表示灯		绿色LED(通电时亮起)　位于投光器上
环境性能	保护构造	IP67(IEC)
	使用环境温度	-25℃~+55℃(注意不可结露、结冰)、存储时：-30℃~+70℃
	使用环境湿度	35%RH~85%RH、存储时：35%RH~85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10Hz~500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时(非通电状态）
	耐冲击	加速度500m/s²(约50G)　XYZ各方向3次(非通电状态）
投光元件(调制式)		红外线LED(调制式) 发光波长：940nm
接地方式		未接地
安装扭矩		0.5N·m以下
材质	透镜	材质：丙烯颜色：黑色
	外壳	材质：PBT 颜色：黑色
	显示盖	材质：丙烯颜色：灰色透明
电缆	种类	0.2mm2 橡皮电缆(投光器：2芯，受光器：3芯)
	标准长度	0.5m
	电缆延长	投光器和受光器各0.3mm2以上的电缆，全长可延长至100m
	区分(配色)	褐：+V 蓝：0V 黑：检测输出
重量	本体重量	投光器：约20g，受光器：约20g
重量	包装重量	约50g

(注1)：无指定的测量条件为使用环境温度=＋23℃。

种类		限定反射型
种类		入光时ON	非入光时ON	入光时ON	非入光时ON
型号	NPN输出	CX-461A-C05	CX-461B-C05	CX-462A-C05	CX-462B-C05
型号	PNP输出	CX-461A-P-C05	CX-461B-P-C05	CX-462A-P-C05	CX-462B-P-C05
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC规则、RoHS规则)、UL认证
检测距离		10～40mm(中心23mm)(注2)		10～70mm(中心40mm)(注2)
检测点		约5×30mm(纵×横) (检测距离30mm时)		约5×30mm(纵×横) (检测距离60mm时)
应差		8%以下(注2)
重复精度 (垂直于检测轴)		1mm以下
电源电压		12～24V DC±10% 脉动P-P 10%以下
消耗电流		15 mA 以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA以下・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时)； 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大源电流：100mA以下・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为100mA时)； 1V以下(源电流为16mA时)
	短路保护	配备(自动恢复)
反应时间		1 ms以下
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器		无
防干扰功能		配备(2台传感器可紧贴安装)
环境性能	保护构造	IP67(IEC)
	使用环境温度	-25～+55℃(注意不可结露、结冰)，存储时：-30～+70℃
	使用环境湿度	35～85%RH，存储时：35～85%RH
	使用环境照明度	白炽光：受光面照明度5,000lx以下
	耐电压	AC1,000V 1分钟　(所有电源连接端子与外壳之间)
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～500Hz 双振幅1.5mm(MAX.10G) X,Y和Z各方向2小时
	耐冲击	加速度500m/s²(约50G)　XY和Z各方向3次
投光元件		红色LED　投光波峰波长: 630nm
材质		外壳: PBT(聚对苯二甲酸乙二醇酯)，透镜：丙烯，显示罩：丙烯
电缆		0.2mm²3芯橡皮电缆长0.5m
电缆延长		0.3mm²以上的电缆、全长可延长至100m
重量		本体重量: 约20g　　包装重量: 约30g

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	限定反射型传感器的检测距离与应差是相对于白色无光泽纸(100×100mm)的数值。

种类		距离设定反射型
型号	NPN输出	CX-445A	CX-445B	CX-446A	CX-446B
距离设定范围		20～50mm		50～200mm
检测距离		10～50mm		40～200mm
应差		动作距离的2%以下		动作距离的5%以下
重复精度 (垂直于检测轴)		沿检测轴：1mm以下，垂直于检测轴：0.2mm以下
电源电压		12～24V DC±10%　脉动P～P10%以下
消耗电流		20mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下 (输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时)； 1V以下(流入电流为16mA时)
	输出动作	入光时ON	非入光时ON	入光时ON	非入光时ON
	短路保护	配备(自动恢复)
反应时间		1 ms以下
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示点		绿色LED(稳定动作时亮起)
电源指示灯		绿色LED(通电时亮起)
距离设定调节器		配备机械式5圈调节器
检测模式		BGS功能
防干扰功能		配备
环境性能	保护构造	IP67(IEC)
	使用环境温度	-25～+55℃(注意不可结露、结冰)，存储时：-30～+70℃
	使用环境湿度	35～85%RH，存储时：35～85%RH
	使用环境照度	白炽光：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　(所有电源连接端子与外壳之间)
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～500Hz 双振幅3mm(MAX.50G) X,Y和Z各方向2小时
	耐冲击	加速度500m/s²(约50G)　X，Y和Z方向各3次
投光元件		红色LED(投光波峰波长：650nm、调制式)
光点直径		约Φ7mm(距离为10mm时)、约Φ8mm(距离为50mm时)、约Φ10mm(距离为100mm时)、约□11.5mm(距离为200mm时)
材质		外壳: PBT(聚对苯二甲酸乙二醇酯)，透镜：聚碳酸酯，显示罩：聚碳酸酯
电缆		0.2mm²3芯橡皮电缆长2m
电缆延长		0.3mm²以上的电缆、全长可延长至100m
重量		本体重量: 约55g　　包装重量: 约65g

(注)：检测距离，应差与重复精度是相对于白色无光泽纸(100×100mm)的数值。

型号	NPN输出	CX-461A
电源电压		10～24V DC±10% 脉动P-P 10%以下
消费电流		15 mA 以下
输出	输出	NPN开路集电极晶体管输出
	输出工作	入光时ON
	短路保护	装备(自动恢复)
	负载电流	100mA以下
	外加电压	30V DC 以下（输出·0之间）
	残留电压	NPN： 2V以下（流入电流为100mA时） 1V以下（流入电流为16mA时）
	逆接保护	装备
应答时间		1ms以下
投光二极体		红色LED(调制式) 发光波长: 630nm
受光体		光电IC
表示灯	动作表示灯	橙色LED(输出ON时点灯)
表示灯	安定表示灯	绿色LED(稳定入光时和稳定非入光时点灯)
感度调节器		无
干涉防止机能		装备（两台传感器可安装在一起）
检测距离		白色无光纸：检出距离范围10mm~40mm（中心23mm）。
检测光束大小		30mm×5mm（检出距离30mm时）
应差		8%以下
重复精度		1m以下（检测轴垂直方向）
使用环境温度		-25～+55℃(注意不可结露、结冰) 储存：-30～+70℃
使用环境湿度		35～85%RH
使用环境照明度		白炽光：受光面照明度5,000lx以下
保护构造		IP67（IEC）
耐振动		频率10Hz～500Hz 双振幅1.5mm/MAX.10G XYZ各方向2小时(非通电状态)
耐冲击		加速度500m/s²(约50G)XYZ个方向3次（非通电状态）
耐电压		AC1,000V 1分钟　(电源线与外壳之间)
绝缘电阻		DC 250V的高阻表 20MΩ以上
接地方式		悬空
安装扭力		0.5N·m以下
材质	透镜	材质：PMMA 色：红色透明
材质	外壳	材质：PBT 色：黑色
电缆线	种类	0.2mm²3芯橡皮电缆
	标准长	2m
	电缆线延长	0.3mm²以上的电缆，全长可延长至100m
	区别（配色）	茶：+V 青：0V 黑：输出
质量		约50g 捆包：约60g

(注1):无指定测量条件是指使用环境温度＝+23℃。
(注2):检测距离及应差，是以白色无光泽纸(100×100mm)为检测物体的。
(注3):由于受安装条件和被检测物体的不同等因素影响，可能会导致检测不稳定。在实际操作中安装好本产品后，请务必先确认后在进行使用。

连接器型

种类		透过型	回归反射型 (带偏极滤光器）	距离设定反射型
种类		透过型	回归反射型 (带偏极滤光器）	小光点
型号	NPN输出	CX-411-CJ	CX-491-CJ	CX-441-CJ	CX-442-CJ
型号	PNP输出	CX-411-P-CJ	CX-491-P-CJ	CX-441-P-CJ	CX-442-P-CJ
检测距离		10m	3m(注3)	2mm～50mm	20mm～300mm
检测物体		φ12mm以上的不透明体 (注4)	φ50mm 以上的不透明体、半透明体、镜面体(注3)(注5)
应差		-		动作距离的2％以下 (使用白色无光泽纸)	动作距离的5％以下 (使用白色无光泽纸)
重复精度 (垂直于检测轴)		0.5mm以下		沿检测轴：1mm以下，垂直于检测轴： 0.2mm以下(使用白色无光泽纸)
电源电压		12～24V DC±10%　脉动P-P%以下
消耗电流		投光器：15mA以下受光器：10mA以下	13mA以下	25mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为100mA时) 　　　　　　　 1V以下(源电流为16mA时)
	输出动作	可用切换开关选择入光时ON/非入光时ON		可用切换开关选择检测时ON/非检测时ON
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起) 透过型：位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起) 透过型位于受光器上
电源指示灯		绿色LED (通电时亮起)　位于投光器上
调节器		持续可变灵敏度调节器安装于透过型传感器的受光器上		配备机械式5圈距离设定调节器
防干扰功能		有了防干扰滤光器(另售)， 2套传感器可贴近安装在一起 (检测距离：5m)	配备(2台传感器可紧贴安装)	配备
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25～+55℃(注意不可结露、结冰)、存储时：-30～+70℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10Hz～500Hz　双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时		频率10Hz～500Hz 双振幅3mm(MAX.50G) X,Y和Z方向各2小时
	耐冲击	加速度500m/s²(约50G) X,Y和Z方向各3次
投光元件 (调制式)		红色LED
	投光波峰波长	680nm		650nm
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：丙烯(CX-48□聚碳酸酯)，显示罩：丙烯(CX-48□聚碳酸酯)		外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：聚碳酸酯，显示罩：聚碳酸酯
电缆		0.2mm² 3芯 (透过型投光器：2芯)橡皮电缆，带M12连接器，长0.35m		0.2mm² 4芯橡皮电缆，带M12连接器，长0.35m
电缆延长		0.3mm²以上的电缆全长可延长至100m (透过型：投光器和受光器各1根)
重量	本体重量	投光器：约20g、受光器：约25g	约25g	约30g
重量	包装重量	约50g	约45g	约40g

(注1):无指定测量条件是指使用环境温度＝+23℃。
(注2):距离设定范围是指距离设定调节器可设定的最大检测距离范围。
(注3):回归反射型传感器的检测距离和检测物体是相对于反射镜的值。此外，检测距离表示检测物体的可检测范围。
(注4):如果安装了狭缝透光罩(另售)，可检测φ0.5mm的小物体(使用圆形狭缝透光罩时)。
(注5):使用前，请务必通过实际检测进行确认。

生产终止品

基本型

种类		透过型
				长检测距离
		入光时ON	遮光时ON	入光时ON	遮光时ON
型号	NPN输出	CX-411A-C05	CX-411B-C05	CX-412A-C05	CX-412B-C05
型号	PNP输出	CX-411A-P-C05	CX-411B-P-C05	CX-412A-P-C05	CX-412B-P-C05
适用标准		EMC指令、RoHS指令
检测距离		10m		15m
检测物体		φ12mm以上的不透明体(注2)
应差		-
重复精度 (垂直于检测轴)		0.5mm以下
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		投光器：15mA以下受光器：10mA以下		投光器：20mA以下受光器：10mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流为100mA时) 　　　　　　　 1V以下(流出电流为16mA时)
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯		绿色LED(通电时亮起)　位于投光器上
灵敏度调节器		-
防干扰功能		[有了防干扰滤光器(另售)，2套传感器可贴近安装在一起(检测距离：5m)]		-
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红色LED		红外LED
	投光波峰波长	680nm		870nm
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯)、显示罩：丙烯(CX-48□聚碳酸酯)
电缆		0.2mm² 3芯(透过型投光器：2芯)橡皮电缆，长0.5m
电缆延长		0.3mm²以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量	本体重量	投光器：约20g、受光器：约20g
重量	包装重量	约50g

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	如果安装了狭缝透光罩(另售)，可检测ø0.5mm的小物体(使用圆形狭缝透光罩时)

种类		回归反射型
		带偏极滤光器
		入光时ON	遮光时ON
型号	NPN输出	CX-491A-C05-Y	CX-491B-C05-Y
型号	PNP输出	CX-491A-P-C05-Y	CX-491B-P-C05-Y
适用标准		EMC指令、RoHS指令
检测距离		3m(注2)
检测物体		φ50mm以上的不透明体、半透明体、镜面体(注2)(注3)
应差		-
重复精度 (垂直于检测轴)		0.5mm以下
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		13mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流为100mA时) 　　　　　　　 1V以下(流出电流为16mA时)
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)　透过型位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定非入光时亮起)　透过型位于受光器上
电源指示灯		-
灵敏度调节器		-
防干扰功能		配备(2台传感器可紧贴安装)
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红色LED
	投光波峰波长	680nm
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：丙烯(CX-48□聚碳酸酯)、显示罩：丙烯(CX-48□聚碳酸酯)
电缆		0.2mm² 3芯(透过型投光器：2芯)橡皮电缆，长0.5m
电缆延长		0.3mm²以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)
重量	本体重量	约20g
重量	包装重量	约30g

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230(另售)的值。此外，检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。
(注3):	使用前，请务必通过实际检测进行确认。

标准型

种类		距离设定反射型
型号	NPN输出	CX-443
型号	PNP输出	CX-443-P
适用的规格及认证		EMC指令、RoHS指令
距离设定范围(注2)		20〜50mm
检测距离 (白色无光泽纸)		2〜50mm
应差		动作距离的2％以下(白色无光泽纸)
重复精度 (垂直于检测轴)		沿检测轴：1mm以下，垂直于检测轴：0.2mm以下(使用白色无光泽纸)
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		20mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大流出电流：100mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(流出电流为100mA时) 　　　　　　　 1V以下(流出电流为16mA时)
	输出动作	可用切换开关选择检测时ON/非检测时ON
	短路保护	配备
反应时间		1ms以下
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED(安定动作时亮起)(注3)
距离设定调节器		配备机械式5圈调节器
检测模式		可用检测模式切换输入选择BGS/FGS功能
自动防干扰功能 (注4)		配备
耐环境性	保护构造	IP67(IEC)、防浸型
	使用环境温度	-25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜500Hz　双振幅3mm(MAX.50G)　XYZ各方向2小时
	耐冲击	频率500m/s²(约50G)　XYZ各方向3次
投光元件(调制式)		红色LED(投光波峰波长：650nm、调制式)
光点直径		约φ6.5mm (距离为50mm时)
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)、透镜：聚碳酸酯、显示罩：聚碳酸酯
电缆		0.2mm²0.2mm2 4芯橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量	本体重量	约55g
重量	包装重量	约65g

(注1):	无指定的测量条件为使用环境温度=+23℃。
(注2):	距离设定范围是指距离设定调节器可设定的最大检测距离范围。可从2mm起检测受检物体。
(注3):	有时检测会因设置状态和检测物体而不稳定。设置本产品后，请务必通过实际检测进行确认。
(注4):	有时检测会因设置状态和检测物体而不稳定。设置本产品后，请务必通过实际检测进行确认。

尺寸图

单位mm

CX-41□(CX-414系列、CX-412<V3>系列除外)

传感器

(注1)：投光器及基本型上没有装备。
(注2)：在投光器上是电源指示灯(绿色)。
(注3)：投光器上没有装备。
(注4)：基本型为0.5m。

CX-412<V3>系列

传感器

CX-41□-Z

传感器

(注1)：投光器上没有装备。
(注2)：在投光器上是电源指示灯(绿色)。

CX-41□-J

传感器

(注1)：投光器上没有装备。
(注2)：在投光器上是电源指示灯(绿色)。

CX-414□

投光器

受光器

CX-41□（-P）-CJ

(注1)：投光器上没有装备。
(注2)：在投光器上是电源指示灯（绿色）。

CX-49□　CX-48□　CX-42□

传感器

(注1)：基本型上未装备。
(注2)：基本型为0.5m。

CX-49□-Z CX-48□-Z　CX-42□-Z

传感器

CX-49□-J CX-48□-J　CX-42□-J

传感器

CX-49□（-P）-CJ

CX-44□

传感器

不含型号为CX-445、CX-446的尺寸图。

CX-44□-Z

传感器

CX-445、CX-446

CX-44□（-P）-CJ

CX-461□

传感器

CX-462□

传感器

RF-230

基本型以外的回归反射型附带

材质：丙烯（反射镜）
ABS（基座）

RF-220

反射镜(另售)

材质：丙烯（反射镜）
ABS（基座）

RF-210

反射镜(另售)

材质：丙烯（反射镜）
ABS（基座）
M3(长8mm)带垫圈螺丝2个、
螺母2个

RF-11

反射镜(另售)

材质：软质PVC

RF-12

反射镜(另售)

材质：软质PVC

RF-13

反射镜(另售)

MS-CX2-1

传感器安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX2-2

传感器安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX2-4

传感器安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝（长14mm）

安装图
CX-41□受光器的安装图。

MS-CX2-5

传感器安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图
CX-41□受光器的安装图。

MS-CX-3

传感器安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图

MS-RF21-1

RF-210用反射镜安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝（长12mm）

安装图

MS-RF22

RF-220用反射镜安装支架(另售)

材质：SPCC(光泽镀锌)
附带2个带垫圈的M3螺丝（长8mm）

安装图

MS-RF23

RF-230用反射镜安装支架(另售)

材质：SPCC(光泽镀锌)
附带2个带垫圈的M3螺丝（长10mm）

安装图

关于通用传感器安装支架的外形尺寸图，请参考「通用传感器安装支架 MS-AJ尺寸图」页面。

回路・连接

NPN输出型（CX-412□-C05<V3>除外）

输入・输入电路图

(注1):透过型传感器的投光器不配备输出。
(注2):仅CX-44 □距离设定反射型装备检测模式切换输入。使用CX-44 □时，请确保检测模式切换输入线( 粉红色/2) 已按下述※1 所示进行连接。否则，可能导致动作不稳定。
(注3):将连接电缆接至CX-44 □的连接器型时，导线颜色为“白色”。

※1
・检测模式切换输入
BGS功能：连接到0V
FGS功能：连接到+V

连接图

(注1):透过型的投光器不装备黑色导线。
(注2):仅CX-44 □距离设定反射型装备粉红色导线。使用CX-44 □时，请确保粉红色导线已按下述※1 所示进行连接。否则，可能导致动作不稳定。
(注3):将连接电缆接至CX-44 □的连接器型时，导线颜色为“白色”。

※1
・检测模式切换输入
BGS功能：连接到0V
FGS功能：连接到+V

连接器针排列图

(注1):透过型传感器的投光器不配备输出。
(注2):仅CX-44 □距离设定反射型装备检测模式切换输入。使用CX-44 □时，请确保
检测模式切换输入线( 粉红色/2) 已连接。否则，可能导致动作不稳定。

NPN输出型（CX-412□-C05<V3>）

输入・输入电路图

(注1):投光器不配备输出。

PNP输出型（CX-412□-C05除外）

输入・输入电路图

(注1):透过型传感器的投光器不配备输出。
(注2):仅CX-44 □ -P 距离设定反射型装备检测模式切换输入。使用CX-44 □ -P 时，请确保检测模式切换输入线( 粉红色/2) 已按下述※1 所示进行连接。否则，可能导致动作不稳定。
(注3):将连接电缆接至CX-44 □ -P 的连接器型时，导线颜色为“白色”。

※1
・检测模式切换输入
BGS功能：连接到0V
FGS功能：连接到+V

连接图

(注1):透过型的投光器不装备黑色导线。
(注2):仅CX-44 □ -P 距离设定反射型装备粉红色导线。使用CX-44 □ -P 时，请确保粉红色导线已按下述※1 所示进行连接。否则，可能导致动作不稳定。
(注3):将连接电缆接至CX-44 □ -P 的连接器型时，导线颜色为“白色”。

※1
・检测模式切换输入
BGS功能：连接到0V
FGS功能：连接到＋V

连接器针排列图

(注1):透过型传感器的投光器不配备输出。
(注2):CX-44 □ -P 距离设定反射型装备检测模式切换输入。使用CX-44 □ -P 时，请确保检测模式切换输入线( 粉红色/2) 已连接。否则，可能导致动作不稳定。

PNP输出型（CX-412□-C05<V3>）

输入・输入电路图

(注1):投光器不配备输出。

检测特性

（各图为代表例。）

CX-411□

透过型

平行移动特性

角度特性

安装圆形狭缝透光罩(φ0.5mm)时的平行移动特性

安装圆形狭缝透光罩(φ1mm)时的平行移动特性

安装圆形狭缝透光罩(φ2mm)时的平行移动特性

安装方形狭缝透光罩(0.5×6mm)时的平行移动特性

安装方形狭缝透光罩(1×6mm)时的平行移动特

安装方形狭缝透光罩(2×6mm)时的平行移动特

双侧安装防干扰滤光器(PF-CX4-V)时的平行移动特性

CX-412□（CX-412□-C05<V3>除外）

透过型

平行移动特性

角度特性

安装圆形狭缝透光罩(φ0.5mm)时的平行移动特性

安装圆形狭缝透光罩(φ1mm)时的平行移动特性

安装圆形狭缝透光罩(φ2mm)时的平行移动特性

安装方形狭缝透光罩(0.5×6mm)时的平行移动特性

安装方形狭缝透光罩(1×6mm)时的平行移动特性

安装方形狭缝透光罩(2×6mm)时的平行移动特性

CX-412□-C05<V3>

透过型

平行移动特性

角度特性

CX-491□

回归反射型

平行移动特性

角度特性

CX-493□

回归反射型

平行移动特性

角度特性

CX-481□

回归反射型

平行移动特性

角度特性

CX-482□

回归反射型

平行移动特性

角度特性

CX-424□

扩散反射型

检测区域特性

检测物体尺寸和检测距离之间的相互关系

CX-421□

扩散反射型

检测区域特性

检测物体尺寸和检测距离之间的相互关系

CX-422□

扩散反射型

检测区域特性

检测物体尺寸和检测距离之间的相互关系

CX-423□

扩散反射型

检测区域特性

检测物体尺寸和检测距离之间的相互关系

亮度和检测距离之间的相互关系

投光光束特性

CX-441□

距离设定反射型

检测区域特性

・设定距离：25mm

・设定距离：50mm

投光光束特性

颜色(50×50mm绘图纸)和检测距离之间的相互关系

材质(50×50mm)和检测距离之间的相互关系

CX-443□(生产终止品)

距离设定反射型

检测区域特性

・设定距离：25mm

・设定距离：50mm

投光光束特性

投光光束特性

材质(50×50mm)和检测距离之间的相互关系

CX-444□

距离设定反射型

检测区域特性

・设定距离：25mm

・设定距离：50mm

・设定距离：100mm

投光光束特性

颜色(50×50mm绘图纸)和检测距离之间的相互关系

材质(50×50mm)和检测距离之间的相互关系

CX-442□

距离设定反射型

检测区域特性

・设定距离：100mm

・设定距离：200mm

・设定距离：300mm

投光光束特性

颜色(50×50mm绘图纸)和检测距离之间的相互关系

材质(50×50mm)和检测距离之间的相互关系

CX-461□

限定反射型

检测区域特性

・水平(左右)方向

・垂直(上下)方向

投光光束特性

基板色─检测距离特性

CX-462□

限定反射型

检测区域特性

・水平(左右)方向

・垂直(上下)方向

投光光束特性

基板色─检测距离特性

使用注意事项

所有型号

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

安装

紧固扭矩应在0.5N·m以下。

配线

请务必在切断电源的状态下进行配线作业和连接作业。
请确认电源的变动，以免电源输入超过额定范围。
外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
请务必在直流电源中使用隔离变压器。如果使用自耦变压器，可能会损坏本体或电源。
将继电器等感性负载连接到输出时，请勿连接容性负载以防止谐振。连接二极管以保护输出电路。
延长电缆时，可通过截面积为0.3mm²以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。
电缆拉出部分请不要任意弯曲、拉伸等外力的施加。

其他

本产品是以工业环境使用为目的开发／制造的产品。
使用时请避开电源接通时的过渡状态(0.5s)。
根据种类的不同、快速启动式和高频点灯式的荧光灯的光、会影响检测。请勿直接受光。
请勿在室外使用。
请勿在蒸汽、灰尘等较多的场所使用。
请勿使产品和稀释剂等有机溶剂或水、油以及油脂直接接触。
不能在具有可燃性、爆炸性的气体环境中使用。
切勿对产品进行分解维修或改造。

CX-41□ CX-42□ CX-49□ CX-48□

各部名称与功能

(注1)	：	透过型传感器投光器上未装备。
(注2)	：	用作透过型传感器投光器上的电源指示灯(绿色LED)(电源ON时亮起)。

动作切换开关

动作切换开关	内容
	将动作切换开关(位于透过型传感器的受光器上)顺时针旋转到底时(L侧)，设定为入光时ON模式。
	将动作切换开关(位于透过型传感器的受光器上)逆时针旋转到底时(D侧)，设定为非入光时ON模式。

(注1)	：	用一字螺丝刀(请另行准备)逐步轻微地旋转动作切换开关。

光轴调整

透过型

(1)	将动作切换开关设为入光时ON模式(L侧)。
(2)	将投光器和受光器置于同一水平线上，将投光器沿上下左右方向移动，通过观察工作状态指示灯(橙色)来判定入光状态的范围，然后将投光器设定在此范围的大致中间位置。
(3)	以同样的方式对上下左右角度进行调整。
(4)	调节受光器的角度。
(5)	检查稳定指示灯(绿色)是否亮起。
(6)	将动作切换开关设为您需要的输出动作。

回归反射型

(1)	将动作切换开关设为入光时ON模式(L侧)。
(2)	将传感器和反射镜置于同一水平线上，将反射镜沿上下左右方向移动，通过观察工作状态指示灯(橙色)来判定入光状态的范围，然后将反射镜设定在此范围的大致中间位置。
(3)	以同样的方式对上下左右角度进行调整。
(4)	调节传感器的角度。
(5)	检查稳定指示灯(绿色)是否亮起。
(6)	将动作切换开关设为您需要的输出动作。

灵敏度调整

步骤	灵敏度调节	内容
(1)		将灵敏度调节器完全逆时针旋转至最小灵敏度位置(MIN.)。
(2)		在"入光"状态下，缓慢顺时针旋转灵敏度调节器，找到传感器进入入光动作状态的A点。
(3)		在"非入光"状态下，继续按顺时针旋转灵敏度调节器直到传感器进入"非入光"动作状态，然后转回至传感器回到"非入光"动作状态的B点。(如果灵敏度调节器完全顺时针旋转，传感器仍未进入“入光”动作状态，此时位置即为B点)
(4)		稳定检测物体的最佳位置是A和B的中间点。

(注1)	：	用一字螺丝刀(请另行准备)逐步轻微地旋转灵敏度调节器。用力过大将损坏调节器。

	“入光”状态	“非入光”状态
透过型
回归反射型
扩散反射型

输出和指示灯之间的关系

入光时ON的情况			检测状态	非入光时的ON的情况
稳定指示灯	工作状态指示灯	检测输出	检测状态	检测输出	工作状态指示灯	稳定指示灯
●	●	ON	稳定入光	OFF	●	●
●	●	ON	不稳定入光	OFF	●	●
●	●	OFF	不稳定非入光	ON	●	●
●	●	OFF	稳定非入光	ON	●	●

●、●：亮起、●：熄灭

回归反射型传感器（CX-491□除外）

当检测有光泽物体时，请注意以下几点。

(1)	使图中L足够长。
(2)	安装时，请使传感器与检测物体呈10～30°角。

带偏极滤光器回归反射型传感器（CX-491□）

原理上，带偏极滤光器回归反射型传感器透过透明薄膜检测镜面体及光泽物体时，光纤可能会因透明薄膜而产生偏光，从而导致检测不稳定。此时请采取以下措施。

检测物体示例

由透明薄膜包装的罐头
用塑料薄膜覆盖的铝片
金色或银色(有光泽)的标签或包装纸

对策

在安装时，根据检测物体倾斜传感器。
减小灵敏度。
增大传感器和检测物体之间的距离。

透明物体检测用回归反射型传感器（CX-48□）

将透明检测物体的检测位置设在传感器和反射镜的中间，即可实现稳定的检测。
将检测位置设在传感器或反射镜的附近，可能导致检测不稳定。此时，请将检测位置设在传感器和反射镜的中间。

当检测物体为凹凸不平的塑料容器或玻璃瓶时，根据检测位置及方向的不同，在受光量上会存在一定的差别。请通过旋转检测物体等手段，在确认稳定检测状态的同时，调节灵敏度。
检测管状透明检测物体时，请将透明检测物体的检测方向设为A向。若按照B向进行检测，则可能导致检测不稳定。

CX-41□

狭缝透光罩(另售)

通过安装狭缝透光罩(另售件)(OS-CX-□)，能够检测小型物体。但安装狭缝透光罩后，检测距离会缩短。

安装方法

(1)	首先将固定挂钩插入固定凹槽中。
(2)	将狭缝透光罩向主体上按，然后将固定扣环插入固定凹槽中。

拆卸方法

(1)	将螺丝刀插入拆卸扣环处。
(2)	拉起拆卸扣环时向前拉出。

防干扰滤光器(另售)(CX-411□专用)

通过安装防干扰滤光器(另售件)（PF-CX4-□）可将2台 CX-411□传感器贴近安装在一起。
安装方法同狭缝透光罩。

使用注意

PF-CX4-H 和 PF-CX4-V 分别只通过纵波和横波方向的光。
使用时请注意以下情况：

安装抗干扰滤波器后，检测距离会缩短。
有两种类型的抗干扰滤波器可供选择，因此应分别为投光器和受光器安装两种不同类型的滤波器。
仅在投光器侧、仅在受光器侧或两侧安装同类型滤波器，防干涉无效。

※ 防干扰滤波器没有标注型号。将其安装到传感器上时请注意。

如果两台带防干扰滤波器的设传感器倾斜安装，可能会影响检测距离和干扰区域。请将两台传感器平行安装。

CX-44□

安装

必须根据物体的运行方向来确定传感器的安装方向。

不要使传感器在这个方向检测物体，这样可能导致动作不稳定。

当检测镜面体(铝或铜箔等)或类似镜面体(涂装面有光泽或涂层面)时，有时会因角度的细微变化或检测物体表面的皱褶时而无法检测，敬请注意。
当有镜面体放在传感器下方时，请使其略向上倾斜，以免传感器的动作异常。

如果检测物体的背景中存在镜面体及类似镜面体的物体，背景物体角度的细微变化可能会引起动作异常。在这种情况下，请将传感器倾斜安装，并确认实际检测物体的动作。
注意在传感器正前方有检测盲区。

动作切换开关

动作切换开关	内容
	将动作切换开关顺时针旋转到底时(L侧)，设定为检测时ON模式。
	将动作切换开关逆时针旋转到底时(D侧)，设定为非检测时ON模式。

(注1)	：	用一字螺丝刀(请另行准备)逐步轻微地旋转动作切换开关。用力过大将损坏开关。

根据所选择BGS/FGS功能，输出动作会如下改变。

稳定指示灯

由于CX-44□系列系列采用2段光电二极管作为受光元件，并根据检测物体的反射光入光角度不同来进行检测，因此输出和工作状态指示灯(橙色)根据物体距离进行动作。另外，稳定指示灯(绿色)显示设定距离的余量。

BGS/FGS功能

CX-44□装备有BGS/FGS功能。请根据背景和检测物体的位置关系选择BGS/FGS功能。

BGS功能

用于检测物体远离背景物体时。

FGS功能

如果检测物体和背景物体接触时，或者检测物体有光泽时等，此功能十分方便。
FGS功能务必在有传送带等背景物体的状态下使用。

距离设定

使用本产品时，请务必进行距离设定。
由于本产品的距离设定调节器是多圈调节器，当A点和B点按下表说明调节时，A点和B点之间可能不止1圈。设定距离时，请勿弄错各调节器的圈数，设定在A点和B点的中间位置。
在设定距离之前，请务必进行检测模式切换输入(粉红色/2)的接线处理。如果在距离设定之后接线，检测范围会发生变化。

用一字螺丝刀(请另行准备)逐步轻微地旋转距离设定调节器。为了保护调节器，充分旋转时调节器会空转，敬请注意。如果设定距离时调节器空转，请重新进行设定。

使用BGS功能时

<检测物体的移动方向为传感器的左右方向时>

步骤	内容	距离设定调节器
(1)	按逆时针方向将距离设定调节器充分旋转到最小设定位置。［CX-441□/443□/444□：约20mm、CX-442□：约40mm］。
(2)	在距传感器一定距离放置检测物，按顺时针方向逐渐旋转至A点，使传感器变为检测状态。
(3)	移走物体，按顺时针方向旋转距离设定调节器，置于检测状态后按逆时针方向往回旋转，找到使传感器变为非检测状态的B点。如果距离设定调节器完全顺时针旋转，传感器仍未进入检测状态，此时位置即为B点。
(4)	由于传感器装备了多圈调节器，A点和B点之间可能不止一圈。

<稳定检测物体的最佳位置是A和B的中间点附近。>

只进行上述(1)(2)项设定。此外，检测位置可能会因检测物体而异，因此请务必通过实际的检测物体确认动作。

使用FGS功能

FGS功能务必在有传送带等背景物体的状态下使用。

	内容	距离设定调节器
(1)	按顺时针方向将距离设定调节器充分旋转到最大设定位置。［CX-441□/443□：约50mm、(CX-444□：约100mm)、CX-442□：约300mm］。
(2)	在传感器检测背景的状态下，按逆时针方向逐步旋转距离设定调节器，找到传感器进入非检测状态的A点。
(3)	将检测物体置于检测位置，再按逆时针方向旋转距离设定调节器，置于非检测状态后按顺时针方向往回旋转，找到使传感器变为检测状态的B点。如果按逆时针方向充分旋转调节器，但传感器仍未进入检测状态，调节器充分旋转到的位置被视为B点。 (由于传感器装备了多圈调节器，A点和B点之间可能不止一圈。)
(4)	稳定检测物体的最佳位置是A和B的中间点附近。

其他

本产品采用机械式距离设定调节器。请避免使其摔落。

手机/微信：13242449659电话：0755-89355351 QQ：842471885 邮箱：842471885@qq.com
