基本信息

体型小巧

UL : Recognition认证

特点

小尺寸体积比^※约削减50%

※与EX-10系列相比

采用无引线焊接贴装的新型半导体封装技术，实现最薄3mm机壳。即便是过去只有光纤头才能安装的狭窄空间，而今也可轻松自如地装入。同时，内置有放大器，无需另外安装放大器，可节省空间。

微小物体的检测

无狭缝罩检测出ø0.3mm的微小物体 [EX-Z11□]
在传感器的本体前面内置狭缝罩。另外销售的产品中无狭缝罩，也实现了最小尺寸ø0.3mm的检测精度。

可远距离检测出ø1.0mm的微小物体[EX-Z13□]
由于采用“高亮度四元素红色LED”，投光量长期稳定，光量也得到提高。虽然尺寸小，但是正面/侧面检测型均可在500mm的远距离检测出ø1.0mm的微小物体。同时，因为也能特别清晰地看见光点，可轻而易举地进行检查位置的确认。

适用于各种场合

耐弯曲电缆型全机型系列阵容
全机型都备有耐弯曲电缆类型，并且耐弯曲性得到了进一步提高。
顾客可根据不同的用途加以选择。客可根据不同的用途加以选择。
同时，标准型的导线直径继续保持ø2.0mm电缆外径，比EX-10系列变得更细，电缆的布线轻松自如。

保护结构IP67
因采用保护结构IP67，即使是会溅到水的生产线也尽可放心。
同时，传感器安装支架及螺丝，均备有不易生锈的不锈钢制产品配件。
注意: 如果在检测过程中淋上水，有时会检测到水。

选配件

安装用支架更加丰富!
安装用支架也更加丰富，包括便于穿透墙壁进行检测的背面安装用垫片（1种）及传感
器安装构件（3种），拓宽了传感器安装的幅度。

用途

零件送料装置部件的检测

有无试管托盘的检测

LED引脚的检测

种类

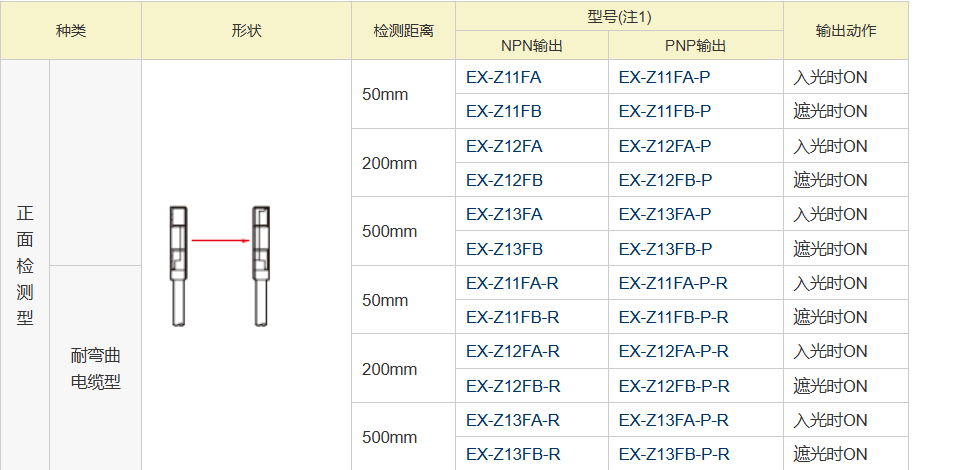

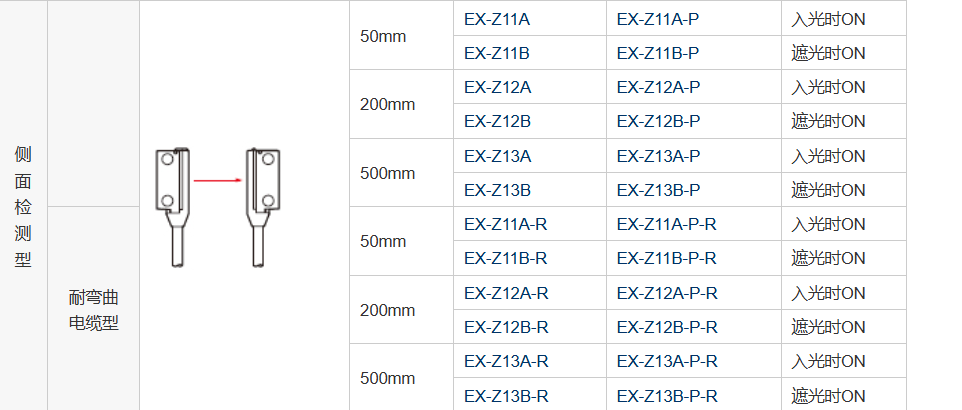

透过型

注意：传感器本体上未附带安装用支架,用户可根据安装方法加以选择。请选购另售的传感器安装支架MS-EXZ-□。

(注1):	在传感器本体中记载的型号名称上有"E"记号的机型为投光器，有"D"记号的机型为受光器。

可选件

品名	型号	内容
传感器安装支架	MS-EXZ-1	正面检测型及侧面检测型通用 L型安装支架(SUS304制) (需要2套)
	MS-EXZ-2	正面检测型专用安装支架(SUS304制) (需要2套)
	MS-EXZ-3	侧面检测型专用安装支架(SUS304制) (需要2套)
背面安装垫片	MS-EXZ-4	正面检测型专用背面安装垫片(聚缩醛制)(含10个)

传感器安装支架

・MS-EXZ-1

材质：SUS304 附带M2（长4mm）平头小螺丝（SUS304）、M2（长8mm）平头小螺丝（SUS304）各2个

・MS-EXZ-2

材质：SUS304 M2（长4mm）附带2个平头小螺丝（SUS304）

・MS-EXZ-3

材质：SUS304 M2(长8mm）附带2个平头小螺丝（SUS304）

背面安装垫片

・MS-EXZ-4

材质：聚缩醛
附带M2（长10mm）小螺丝、螺母、弹簧垫圈和平垫圈各20个

规格

种类		透过型
种类		正面检测	侧面检测	正面检测	侧面检测	正面检测	侧面检测
型号 (注2)	入光时 ON	EX-Z11FA (-P)(-R)	EX-Z11A (-P)(-R)	EX-Z12FA (-P)(-R)	EX-Z12A (-P)(-R)	EX-Z13FA (-P)(-R)	EX-Z13A (-P)(-R)
型号 (注2)	非入光时 ON	EX-Z11FB (-P)(-R)	EX-Z11B (-P)(-R)	EX-Z12FB (-P)(-R)	EX-Z12B (-P)(-R)	EX-Z13FB (-P)(-R)	EX-Z13B (-P)(-R)
适用的规格及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL认证
检测距离		50mm		200mm		500mm
最小检测物体		ø0.3mm不透明体（完全遮光物体） (投光•受光器设定距离50mm)		ø0.5mm不透明体（完全遮光物体） (投光•受光器设定距离200mm)		ø1.0mm不透明体（完全遮光物体） (投光•受光器设定距离500mm)
应差 (迟滞)		-
重复精度 (检测轴直角方向)		0.02mm以下		0.03mm以下		0.05mm以下
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		投光器：10mA以下、受光器：10mA以下
输出		<NPN输出型> NPN开路集电极晶体管 • 最大流入电流：20mA • 外加电压：30V DC以下（输出和0V间） • 残留电压： 1.5V以下（流入电流20mA） <PNP输出型> PNP开路集电极晶体管 • 最大流出电流：20mA • 外加电压：30V DC以下（输出和＋V间） • 残留电压： 1.5V以下（流出电流20mA）
	短路保护	配备
响应时间		0.5ms以下
工作状态指示灯		橙色LED(输出ON时点亮)
稳定指示灯		绿色LED(稳定入光时，稳定非入光时点亮)
耐环境性	保护构造	IP67（IEC）
	使用环境温度	-10～+55℃（注意不可结露、结冰）、存储时：-30～+70℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	使用环境照度	白炽灯：受光面照度5,000ℓx以下
	耐电压	AC1,000V 1分钟　所有充电部与外壳之间
	绝缘电阻	所有充电部与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～500Hz 双振幅3mm（MAX.20G）　X，Y和Z方向各2小时
	耐冲击	频率500m/s²（約50G）　X，Y和Z方向各3次
投光元件		红色LED（投光波峰波长: 650nm，变调式）
接地方式		浮动
材质		本体外壳: PBT，镜头: 聚碳酸脂，支架部: SUS304(正面检测型背面部SUS301)
电缆(注3)		带0.1mm²3芯(投光器2芯）橡胶绝缘电缆2m
电缆延长		0.3mm²以上的电缆，投光 • 受光器各全长最长可延长到50m
重量		本体重量: 投光 • 受光器各自约15g，包装重量:约35g
附件		M2安装螺丝: 1套(正面检测型: 长度6mm，侧面检测型: 长度10mm)

(注1):	未指定的测量条件为使用环境温度=+23℃。
(注2):	型号名附有"-P"的机型为PNP输出型，附有"-R"的机型为耐弯曲电缆型。
(注3):	耐弯曲电缆型，带0.1mm²3芯(投光器2芯)耐弯曲橡胶绝缘电缆2m。
