Panasonic松下 [Type4 PLe SIL3] SF4C 超薄型安全光幕传感器

Panasonic松下 [Type4 PLe SIL3] SF4C 超薄型安全光幕传感器 基本信息 安全性与生产性的极致,融为一体超薄型安全光幕传感器 CE : 机械指令, EMC指令UKCA : 机械规则, EMC规则UL, CSA : 认证(Certified by TÜV SÜD America Inc.) 特点 ■为了安全的使用在使用安全光幕传感器的同时、为了确认系统完全处于安全中,请满足以下要求的控制系统的构成。 更薄,使用范围更大 安全光幕传感器更薄,使得装置的工作宽度增加,工作性大幅提高。 缩短安全距离的计算时间[Finger型] 与SF4C系列Hand型(SF4C-H□)相比,取决于安全光幕传感器的安全距离可缩短84mm,可缩短装置的进深和护板。 ※根据ISO 13855计算。机械的最大停止时间在41ms以上时。 ※不足100mm时,不能安装安全光幕传感器。(ISO 13855) 可用于多种用途,同时使装置更加简单[大型应用指示灯] 配置于安全光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯,装置更加简洁。※ 可使用手动控制器SFC...
分类:
货号:
[Type4 PLe SIL3] SF4C

相关产品




Panasonic松下 [Type4 PLe SIL3] SF4C 超薄型安全光幕传感器

基本信息

安全性与生产性的极致,融为一体
超薄型安全光幕传感器

超薄型安全光幕传感器[Type4 PLe SIL3] SF4C
CE Marking UKCA TUV SUD  TUV SUD

CE : 机械指令, EMC指令
UKCA : 机械规则, EMC规则
UL, CSA : 认证(Certified by TÜV SÜD America Inc.)

OSHA/ANSI JIS

特点

■为了安全的使用

在使用安全光幕传感器的同时、为了确认系统完全处于安全中,请满足以下要求的控制系统的构成。

更薄,使用范围更大

安全光幕传感器更薄,使得装置的工作宽度增加,工作性大幅提高。

缩短安全距离的计算时间[Finger型]

与SF4C系列Hand型(SF4C-H□)相比,取决于安全光幕传感器的安全距离可缩短84mm,可缩短装置的进深和护板。

※根据ISO 13855计算。机械的最大停止时间在41ms以上时。

※不足100mm时,不能安装安全光幕传感器。(ISO 13855)

可用于多种用途,同时使装置更加简单[大型应用指示灯]

配置于安全光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯,装置更加简洁。
※ 可使用手动控制器SFC-HC(另售)来更改SF4C系列的亮灯条件,与大型指示灯输入线无关,
还可与内部动作联动亮灯。

可用于多种用途,同时使装置更加简单[大型应用指示灯]

■应用

应用

光轴对准指示灯可缩短启动时间

将安全光幕传感器的光轴分为4等分进行显示,因此入光位置一目了然。作为光轴对准基准,最下端(或者最上端)的光轴对准后,LED将会闪烁为红色。之后,光轴对准的部分将会依次亮为红色,所有光轴均入光后,所有LED将会亮为绿色。带有入光量指示灯(STB),可实现更加稳定的安装。

光轴对准指示灯可缩短启动时间

1种型号即对应PNP/NPN两种极性,减少登陆型号

1种型号即可对应PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外移交等,1种型号即可适应全球各种控制电路。

保护构造IP67

利用新工艺,使如此小型的树脂机身实现IP67(IEC)安全保护构造。

适用于充电电池制造的最佳材质

SF4C的本体采用树脂,安装支架采用SUS,均为指定材质。非常适用于充电电池制造以及食品制造机械等。

适用于充电电池制造的最佳材质

轻量!

与以往的铝壳型相比,树脂机身的SF4C/SF2C系列实现了约45%的轻量化。。可减轻装置安装面的负担,减轻装置搬运和海外出口时的整体重量。

安全性、生产性、削减成本〔屏蔽控制功能〕

安全光幕传感器本体内置屏蔽控制功能,仅在人体通过时使生产线停止,而工件通过时则可照常运行。屏蔽传感器与屏蔽灯可直接连接至安全光幕传感器。此外,还可将大型应用指示灯作为屏蔽灯使用,减少配线故障,同时实现安全性、生产性的提高和成本下降。

安全性、生产性、削减成本〔屏蔽控制功能〕

无需安全光幕传感器专用安全继电器单元,即可构建安全电路〔外部设备监控功能〕

安全光幕传感器本体内置安全继电器单元的功能,可对外部设备进行监控(继电器熔敷监视等),并具备联锁功能等。因此无需使用安全继电器即可构建安全电路,同时减小控制柜的体积,实现成本节约。

无需安全光幕传感器专用安全继电器单元,即可构建安全电路〔外部设备监控功能〕

无需专用单元即可直接与外部设备(安全继电器等)连接,因此能够有效实现装置的简略化,在节约成本的同时,减少各种故障。

安全继电器推荐商品的通告

●安全继电器
Panasonic(株)生产的SF继电器

关于推荐品的详细情况,敬请联系我们。

业界首创!连接安全设备,节省配线[安全输入功能]

安全光幕传感器本体上可以连接紧急停止开关、安全门开关等的输出接点。此外,使用手动控制器SFC-HC,可以对3套安全光幕传感器进行跨接配线,同时对安全输出进行集中控制。

业界首创! 连接安全设备,节省配线[安全输入功能]

■直接连接各种安全设备

直接连接各种安全设备

■使用手动控制器SFC-HC,可对3套安全光幕传感器进行跨接配线(注1)

(注1):从SF4C系列Ver.2.1起,可以使用手动控制器SFC-HC进行设定。

INFORMATION

・安全机器选型指南

种类

【1】【2】安全光幕传感器

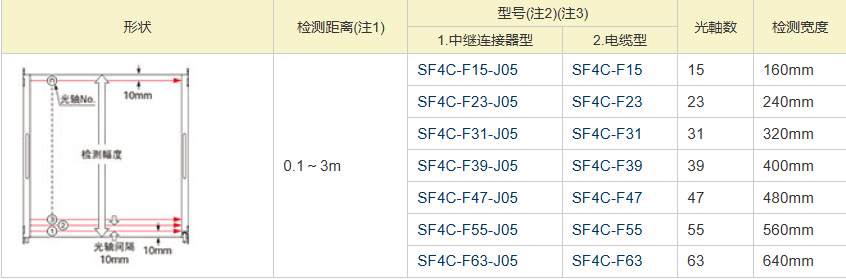

Finger型 最小检测物体ø14mm(光轴10mm间隔)

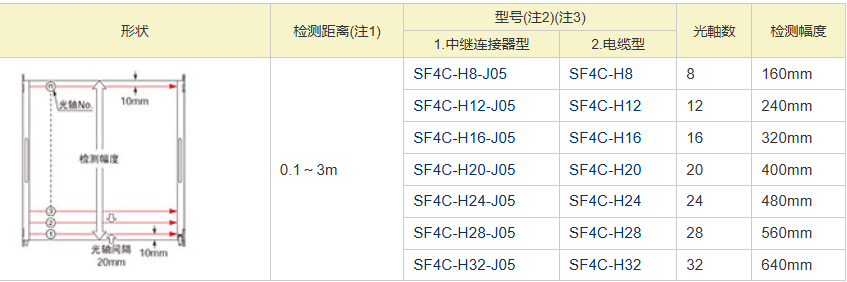

Hand型 最小检测物体ø25mm(光轴20mm间距)

(注1): 检测距离是投光器和受光器之间的可设定范围。
(注2): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。
(注3): 产品的铭牌上所标记的型号带“E”符号的机型为投光器,带“D”符号的机
型为受光器。

【3】【4】连接电缆

【3】单侧带连接器

形状 型号(注1) 内容
SFB-CC3-MU 电缆长3m
本体重量约430g(2根)
中继连接器型用单侧带连接器电缆
投光器和受光器用2根1套、
电缆颜色:
投光器用灰色
受光器用灰色(带黑线)
连接器颜色:
投光器用灰色、受光器用黑色
最小弯曲半径:R6mm
SFB-CC7-MU 电缆长7m
本体重量约1,000g(2根)
SFB-CC10-MU 电缆长10m
本体重量约1,300g(2根)
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。

【4】两侧带连接器

种类 形状 型号(注1) 内容
用于投光器 SFB-CCJ3E-MU 电缆长3m
本体重量约190g(1根)
中继连接器型用两侧带连接器电缆
电缆颜色:
投光器用灰色
受光器用灰色(带黑线)
连接器颜色:
投光器用灰色、受光器用黑色
最小弯曲半径:R6mm
SFB-CCJ10E-MU 电缆长10m
本体重量约660g(1根)
用于受光器 SFB-CCJ3D-MU 电缆长3m
本体重量约210g(1根)
SFB-CCJ10D-MU 电缆长10m
本体重量约680g(1根)
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。

维护部件(安全光幕传感器中附带)

品名 型号(注1) 内容
标准安装支架 MS-SFC-1 用1个M5内六角螺栓将安全光幕传感器安装在背面方向。
支架的安装方向可以选择上下方向和左右方向
(无死角安装)。
(投光器和受光器用4个1套)(注2)
测试杆ø14 SF4C-TR14 日常检查用最小检测物体(Φ14mm)。
测试杆ø25 SF4C-TR25 日常检查用最小检测物体(Φ25mm)。
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。
(注2): 由于安全光幕传感器是树脂体,长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

标准安装支架

MS-SFC-1



可选件

安装支架

品名 型号(注1) 内容
NA2-N
互换安装支架
MS-SFC-2 将区域传感器NA2-N系列换为SF4C系列时使用。
沿用NA2-N系列的安装加工孔。
也可以使用M6内六角螺栓在中间进行安装。
(投光器和受光器用4个1套)(注2)
多功能安装支架 MS-SFC-3 可进行2种方式的安装。
(1)背面安装,可以进行光轴调节。
(2)在铝架上进行没有死角的中间安装。在铝架上进行没有死角的中间安装。
(投光器和受光器用4个1套)(注2)
多功能中间支撑支架 MS-SFC-4 用于在中间部分固定安全光幕传感器。
将多功能支架MS-SFC-3(另售)用于SF4C-F55(-J05)、SF4C-F63(-J05)、SF4C-H28(-J05)、SF4C-H32(-J05)时,请务必购买。
(投光器和受光器用2个1套)(注2)
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。
(注2): 由于安全光幕传感器是树脂体,长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

NA2-N互换安装支架

MS-SFC-2



多用途支架

MS-SFC-3
<背面安装时>




<无死角安装时>



多用途支架用中间支撑支架

MS-SFC-4



控制单元

品名 形状 型号(注1) 内容
薄型
控制器
SF-C13 通过散装线与安全光幕传感器连接。
继电器输出。
最高支持控制类别4。
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。

安全继电器推荐产品指南

型式名:SF继电器窄长型

安全继电器推荐产品指南
种类 带LED指示灯
型号 SFS3-L-DC24V SFS4-L-DC24V
订货产品号 AG1S132 AG1S142
触点构成 3a1b 4a2b
额定控制容量 6A/250V AC、6A/30V DC
最小适用负载 1mA/5V DC
线圈额定值 15mA/24V DC 20.8mA/24V DC
额定消耗功率 360mW 500mW
工作时间 20ms以下
复位时间 20ms以下
使用环境温度 -40~+85℃(湿度5~85%RH)
适用标准 S标志、UL/c-UL、TÜV

Y型连接器

种类 形状 型号(注1) 内容
省配线
Y型连接器
SFC-WY1 SF4C-H□-J05/SF4C-F□-J05用省配线连接器。
将投光器和受光器的电缆集中到1根电缆上,实现了省配线。
配线仅限+24V、0V、OSSD1、OSSD2、输出极性设定线(屏蔽线)、
大型应用指示灯输入1、大型应用指示灯输入2。
[电源线及同步线等在连接器内部接线。
联锁无效(自动复位)。]
单侧带
连接器电缆
WY1-CCN3 电缆长3m
本体重量约200g(1根)
Y型连接器用连接电缆
电缆颜色:灰色(带黑线)
连接器颜色:黑色
最小弯曲半径 :R6mm
连接器最大直径:φ14mm
WY1-CCN10 电缆长10m
本体重量约620g(1根)
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。

控制单元SF-C13连接图
<以PNP输出(负极接地)使用时>
・将安全光幕传感器控制输出OSSD1与OSSD2分别连接至S1、S2。

(注1): 上图为手动复位时的配线图。使用自动复位时,则请将图中接往X2的配线改接在X3上。此时,无需复位(RESET)按钮。
(注2): 复位(RESET)按钮请使用瞬动型开关。
(注3): 不使用的导线请进行绝缘处理。

<以NPN输出(正极接地)使用时>
・将安全光幕传感器控制输出OSSD1与OSSD2分别连接至S4、S2,进行正极接地。

(注1): 上图为手动复位时的配线图。使用自动复位时,则请将图中接往X2的配线改接在X3上。此时,无需复位(RESET)按钮。
(注2): 复位(RESET)按钮请使用瞬动型开关。
(注3): 不使用的导线请进行绝缘处理。

通过使用Y型连接器,将电源及安全输出等最基本所需的线集中到1根电缆上。配线工时减到最少。大幅减少了施工时间,避免配线错误。

手动控制器

品名 形状 型号(注1)
手动控制器 SFC-HC
电缆型连接
用电缆套件
SFC-WNC1
(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。

中继连接器型

中继连接器型

电缆型

电缆型

金属保护外壳

(注1): 将型号中的"-"符号删除,在开头加上"U"即为订货产品号。

MS-SFCH-12/16/20/24/28/32

MS-SFCH-12/16/20/24/28/32


MS-SFCH-8

MS-SFCH-8

规格

安全光幕传感器个别规格



SF4C-F□



种类 最小检测物体φ14mm(10mm间距)
型号 中继连接器型 SF4C-F15-J05 SF4C-F23-J05 SF4C-F31-J05
电缆型 SF4C-F15 SF4C-F23 SF4C-F31
光轴数 15 23 31
检测高度 160mm 240mm 320mm
消耗电流 大型应用
指示灯熄灭时
投光器:70mA以下
受光器:80mA以下
投光器:75mA以下
受光器:85mA以下
大型应用
指示灯亮起时
投光器:105mA以下
受光器:110mA以下
投光器:110mA以下
受光器:115mA以下
PFHD 1.35×10-9 1.79×10-9 2.23×10-9
MTTFD 100年以上
本体重量
(投光器和受光器合计)
中继连接器型 约210g 约270g 约340g
电缆型 约600g 约670g 约730g
种类 最小检测物体φ14mm(10mm间距)
型号 中继连接器型 SF4C-F39
-J05
SF4C-F47
-J05
SF4C-F55
-J05
SF4C-F63
-J05
电缆型 SF4C-F39 SF4C-F47 SF4C-F55 SF4C-F63
光轴数 39 47 55 63
检测高度 400mm 480mm 560mm 640mm
消耗电流 大型应用
指示灯熄灭时
投光器:80mA以下
受光器:90mA以下
投光器:85mA以下
受光器:95mA以下
大型应用
指示灯亮起时
投光器:115mA以下
受光器:120mA以下
投光器:120mA以下
受光器:125mA以下
PFHD 2.67×10-9 3.12×10-9 3.56×10-9 4.00×10-9
MTTFD 100年以上
本体重量
(投光器和受光器合计)
中继连接器型 约400g 约470g 约540g 约600g
电缆型 约800g 约860g 约930g 约1,000g
(注1): 未指定的测量条件是工作环境温度=+20℃。PFHD :每小时危险侧故障率、MTTFD :平均危险侧故障时间。



SF4C-H□



种类 最小检测物体φ25mm(20mm间距)
型号 中继连接器型 SF4C-H8-J05 SF4C-H12-J05 SF4C-H16-J05
电缆型 SF4C-H8 SF4C-H12 SF4C-H16
光轴数 8 12 16
检测高度 160mm 240mm 320mm
消耗电流 大型应用
指示灯熄灭时
投光器:70mA以下
受光器:85mA以下
投光器:70mA以下
受光器:90mA以下
大型应用
指示灯亮起时
投光器:120mA以下
受光器:135mA以下
投光器:120mA以下
受光器:140mA以下
PFHD 8.59×10-10 1.09×10-9 1.30×10-9
MTTFD 100年以上
本体重量
(投光器和受光器合计)
中继连接器型 约240g 约300g 约360g
电缆
约630g 约700g 约760g
种类 最小检测物体φ25mm(20mm间距)
型号 中继连接器型 SF4C-H20
-J05
SF4C-H24
-J05
SF4C-H28
-J05
SF4C-H32
-J05
电缆型 SF4C-H20 SF4C-H24 SF4C-H28 SF4C-H32
光轴数 20 24 28 32
检测高度 400mm 480mm 560mm 640mm
消耗电流 大型应用
指示灯熄灭时
投光器:75mA以下
受光器:95mA以下
投光器:80mA以下
受光器:100mA以下
大型应用
指示灯亮起时
投光器:120mA以下
受光器:145mA以下
投光器:120mA以下
受光器:150mA以下
PFHD 1.53×10-9 1.74×10-9 1.97×10-9 2.17×10-9
MTTFD 100年以上
本体重量
(投光器和受光器合计)
中继连接器型 约420g 约490g 约550g 约610g
电缆型 约820g 约880g 约950g 约1,000g
(注1): 未指定的测量条件是工作环境温度=+20℃。PFHD :每小时危险侧故障率、MTTFD :平均危险侧故障时间。

安全光幕传感器通用规格

种类 最小检测物体φ14mm型 最小检测物体φ25mm型
型号 中继连接器型 SF4C-F□-J05 SF4C-H□-J05
电缆型 SF4C-F□ SF4C-H□



国际标准 IEC 61496-1/2(类型4)、ISO 13849-1:2015(类别4、PLe)、
IEC 61508-1〜3(SIL3)
日本 JIS B 9704-1/2(类型4)、JIS B 9705-1(类别4)、JIS C 0508-1~3(SIL3)
欧洲(注2) EN 61496-1(类型4)、EN ISO 13849-1:2015(类型4、PLe)、EN 61508-1~3(SIL3)、EN 55011、EN50178、EN 61000-6-2
北美(注3) ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、
UL 1998(2级)、CSA 61496-1/2(类型4)、
CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、
ANSI B11.1〜B11.19、ANSI/RIA 15.06
符合的标准和认证 CE标志(机械指令、EMC指令、RoHS指令)、UKCA标志(机械标准、EMC标准、RoHS标准)、TÜV SÜD认证、TÜV SÜD认证(美国·加拿大)
检测距离(注4) 0.1~3m
光軸间距 10mm 20mm
最小检测物体(注5) φ14mm的不透明体 φ25mm的不透明体
有效开口角 检测距离达3m时,为±2.5°以下(基于IEC 61496-2、ANSI/UL 61496-2)
电源电压 24V DC+10-15% 脉动P-P10%以下
控制输出
(OSSD 1、OSSD 2)
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
<PNP输出选择时>
・最大源电流:200mA
・外加电压:与电源电压相同(控制输出和+V之间)
・剩余电压:2.5V以下(源电流200mA、电缆长10m时)
・漏电流:200μA以下(包括电源OFF时)
・最大负载容量:1μF(空载~最大流出电流)
・负载配线电阻:3Ω以下
<NPN输出选择时>
・最大流入电流:200mA
・外加电压:与电源电压相同(控制输出和0V之间)
・剩余电压:2.5V以下(流入电流200mA、电缆长10m时)
・漏电流:200μA以下(包括电源OFF时)
・最大负载容量:1μF(空载~最大流入电流)
・负载配线电阻:3Ω以下
  工作模式(输出动作) 所有光轴入光时ON,1个以上光轴遮光时OFF(安全光幕传感器内部异常及同步信号异常时OFF。)(注6)(注7)
保护电路(短路保护) 配备
反应时间 OFF反应时间为9ms以下、ON反应时间为90ms以下 OFF反应时间为7ms以下、ON反应时间为90ms以下
辅助输出
(非安全输出)
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
<PNP输出选择时>
・最大源电流:100mA
・外加电压:与电源电压相同(辅助输出和+V之间)
・剩余电压:2.5V以下(源电流100mA、电缆长10m时)
<NPN输出选择时>
・最大流入电流:100mA
・外加电压:与电源电压相同(辅助输出和0V之间)
・剩余电压:2.5V以下(流入电流100mA、电缆长10m时)
  工作模式(输出动作) 控制输出ON时OFF、控制输出OFF时ON[出厂时设定。使用手动控制器SFC-HC(另售)可变更工作模式。]
保护电路(短路保护) 配备
ELCA功能 配备(自动减轻干扰)
测试输入功能 配备
联锁功能 配备[手动复位/自动复位(注8)]
外部设备监控功能 配备
安全输入功能 配备(安全用接点)
屏蔽功能 配备
重启功能 配备
大型应用指示灯功能 配备
可选功能(注9) 固定消隐功能、浮动消隐功能、
辅助输出切换功能、安全输入功能(安全用传感器)、
大型应用指示灯设定变更功能、联锁设定变更功能、
外部设备监控设定变更功能、屏蔽设定变更功能、
重启设定变更功能、保护功能
污损度 / 使用标高 3 / 2,000m以下(注10)



保护构造 IP67/IP65(IEC)
使用环境温度 -10〜+55℃(注意不可结露、结冰)、存储时:-25〜+60℃
使用环境湿度 30〜85%RH、存储时:30〜85%RH
使用环境照明度 白炽灯:受光面照明度5,000Rx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC500V的高阻表
耐振动 频率10〜55Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度300m/s2(约30G) X,Y和Z方向各3次
投光元件 红外LED(投光波峰波长:855nm)
材质 本体外壳:聚碳酸酯合金,检测面:聚碳酸酯合金、MS-SFC-1(标准安装支架):SUS
电缆 中继连接器型 附截面积为0.15mm2(电源线为0.2mm2) 12芯带连接器耐热PVC电缆0.5m
电缆型 附截面积为0.15mm2(电源线为0.2mm2) 12芯耐热PVC电缆5m
电缆延长 中继连接器型 在另售的接续电缆可接受延长至40.5米以内的投光器和受光器
电缆型 0.2mm2以上的电缆可延长40.5m以内的投光器和受光器(注11)(注12)
附件 MS-SFC-1(标准安装支架):1套、
SF4C-TR14(测试杆):1根
MS-SFC-1(标准安装支架):1套、
SF4C-TR25(测试杆):1根

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(注3):对于美国/加拿大标准,已获得第三方认证机构TÜV SÜD的CTÜVUS标志。
(注4):检测距离是在投光器和受光器之间可设定的范围。
(注5):使用浮动消隐功能时,最小检测物体的大小会改变。
(注6):屏蔽时,即使光轴被遮光也不会OFF。
(注7):消隐功能有效时,工作模式改变。
(注8):通过配线,可切换手动复位/自动复位。
(注9):使用可选功能时,需要手动控制器SFC-HC(另售)。
(注10):不可在标高0m的大气压以上的环境使用而保存。
(注11):使用光轴无效功能用灯时,电缆全长控制在30.5m以下(投光器和受光器分别)。
(注12):同期+线(橙)及同期-线(橙/黑)在使用专用电缆以外的电缆延长的情况下,请使用0.2mm2以上的带屏蔽的双胶电缆。

手动控制器

型号 SFC-HC
电源电压 24V DC+10-15% 脉动P-P10%以下(与安全光幕传感器的电源通用)
消耗电流 65mA以下
通信方式 RS-485双向通信(专业程序)
数字式指示灯 4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯 绿色LED×9(功能设定时亮起)
功能 固定消隐功能/浮动消隐功能/
辅助输出切换功能/安全输入设定变更功能/
大型应用指示灯设定变更功能/屏蔽设定变更功能/
联锁设定变更功能/外部设备监控设定变更功能/
重启设定变更功能60s/保护功能
使用环境温度 -10〜+55℃(注意不可结露、结冰)、
存储时:-25〜+70℃
使用环境湿度 30〜85%RH、存储时:30〜85%RH
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC500V的高阻表
重量 本体重量:约200g

(注1):无指定时的测量条件为使用环境温度=+20℃。

尺寸图

  • 单位mm

SF4C-F□ SF4C-H□

超薄型安全光幕传感器

安装支架安装图

下图所示为安装了标准安装支架MS-SFC-1(附带)后的状态。

<中间安装>

SF4C 中间安装

<无死角安装>

SF4C 无死角安装
(注1): 上图是SF4C-H□·指示灯部的尺寸。
SF4C-F□的情况下,下图所示数字式异常指示灯(红色)的位置不同。
另外,SF4C-F15(-J05)没有装备数字式异常指示灯(红色)。

<中继连接器型SF4C-H□-J05的连接器部>

中继连接器型SF4C-H□-J05的连接器部
型号 A B C D E
SF4C-F15(-J05) SF4C-H8(-J05) 140 160 172 184 130
SF4C-F23(-J05) SF4C-H12(-J05) 220 240 252 264 210
SF4C-F31(-J05) SF4C-H16(-J05) 300 320 332 344 290
SF4C-F39(-J05) SF4C-H20(-J05) 380 400 412 424 370
SF4C-F47(-J05) SF4C-H24(-J05) 460 480 492 504 450
SF4C-F55(-J05) SF4C-H28(-J05) 540 560 572 584 530
SF4C-F63(-J05) SF4C-H32(-J05) 620 640 652 664 610
型号 F G
SF4C-F□(-J05) 10 ø5
SF4C-H□(-J05) 20
(注2): 由于安全光幕传感器是树脂体,长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

SF4C-F□ SF4C-H□

安全光幕传感器

安装支架安装图

下图所示为已安装多功能安装支架MS-SFC-3(另售)多功能中间支撑支架MS-SFC-4(另售)后的状态。

<背面安装时>

SF4C-□ 背面安装时

<无死角安装>

(注1): 使用以下机型时,请务必安装MS-SFC-4。
・SF4C-F55(-J05)、SF4C-F63(-J05)
・SF4C-H28(-J05)、SF4C-H32(-J05)
(注2): 由于安全光幕传感器是树脂体,长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。
型号 中间支撑支架 A A' B B' C D
SF4C-F15(-J05) SF4C-H8(-J05) - 175 116 - - 190 160
SF4C-F23(-J05) SF4C-H12(-J05) - 255 196 - - 270 240
SF4C-F31(-J05) SF4C-H16(-J05) - 335 276 - - 350 320
SF4C-F39(-J05) SF4C-H20(-J05) - 415 356 - - 430 400
SF4C-F47(-J05) SF4C-H24(-J05) - 495 436 - - 510 480
SF4C-F55(-J05) SF4C-H28(-J05) 575 516 233~338 209~309 590 560
SF4C-F63(-J05) SF4C-H32(-J05) 655 596 278~378 249~349 670 640

MS-SFC-1

标准安装支架(附带)

MS-SFC-1
材质:SUS304
本体重量:约32g(4个)
捆包重量:约35g
支架4个1套[M3(长4mm)螺钉4个附带]

MS-SFC-2

NA2-N互换安装支架(另售)

MS-SFC-2
材质:SUS304
本体重量:约36g(4个)
捆包重量:约40g
支架4个1套[M3(长4mm)螺钉4个附带]

MS-SFC-3

多用途支架(另售)

MS-SFC-3
材质:SUS304
本体重量:约75g(4个)
梱包重量:约90g
支架4个1套[M3(长4mm)螺钉4个附属]

MS-SFC-4

多用途支架用中间保持支架(另售)

MS-SFC-4
材质:SUS304
本体重量:约40g(2个)
梱包重量:约60g
支架2个1套

MS-SFCH-□

金属保护外壳(另售)

MS-SFCH-□
材质:铝

安装图

下图所示为安全光幕已安装SF2C-H□金属保护外壳(MS-SFCH-□)后的状态。

MS-SFCH-□ 安装图
型号 A B C D E F 本体重量(2个)
MS-SFCH-8 190 180 175 172 162 26 约160g
MS-SFCH-12 270 260 255 252 242 35 约240g
MS-SFCH-16 350 340 335 332 322 35 约340g
MS-SFCH-20 430 420 415 412 402 35 约420g
MS-SFCH-24 510 500 495 492 482 35 约520g
MS-SFCH-28 590 580 575 572 562 35 约600g
MS-SFCH-32 670 660 655 652 642 35 约700g

SFB-CC□-MU

单侧带连接器的连接电缆(另售)

SFB-CC□-MU

SFB-CCJ□-MU

两侧带连接器的连接电缆(另售)

SFB-CCJ□-MU

SFC-WY1

Y型连接器

SFC-WY1

WY1-CC3
WY1-CC10

连接电缆

WY1-CC3 WY1-CC10

SFC-HC

手动控制器(另售)

SFC-HC

SF-C13

控制单元(另售)

SF-C13

回路・连接

输入・输出电路图



<以PNP输出使用时>



输入・输出电路图 <以PNP输出使用时>

※ S1、S2

开关S1
测试输入/复位输入
手动复位时
Vs~Vs-3.5V(流入电流5mA以下):OFF(注1)
开路:ON
自动复位时
Vs~Vs-3.5V(流入电流5mA以下):ON(注1)
开路:OFF
开关S2
联锁设定输入、过逾输入、光轴无效输入1/2、
大型应用指示灯输入1/2
Vs~Vs-3.5V(流入电流5mA以):有效(注1)
开路:无效
(注1): Vs为使用中的电源电压。



<以NPN输出使用时>



输入・输出电路图<以NPN输出使用时>

※ S1、S2

开关S1
测试输入/复位输入
手动复位时
0~+2.5V(流出电流5mA以下):OFF
开路:ON
自动复位时
0~+2.5V(流出电流5mA以下):ON
开路:OFF
开关S2
联锁设定输入、过逾输入、光轴无效输入1/2、
大型应用指示灯输入1/2
0~+2.5V(流出电流5mA以下):有效
开路:无效

连接示例

基本配线:仅最低限度动作
  • 是将投光器和受光器各1台相向对置的一般性连接方法。控制输出(OSSD、OSSD2)在遮光状态下OFF,入光状态时自动ON。辅助 输出用于将外部设备监控功能设为无效。辅助输出上不能连接外部设备。





<以PNP输出使用时>



<以PNP输出使用时>
联锁功能 无效(自动复位)
外部设备监控功能 无效
辅助输出 使用不可
输出极性设定线 PNP
安全输入 无效



<以NPN输出使用时>



<以NPN输出使用时>
联锁功能 无效(自动复位)
外部设备监控功能 无效
辅助输出 使用不可
输出极性设定线 NPN
安全输入 无效

使用注意事项

联锁功能



  • 可根据联锁设定输入(淡紫色)的配线,来选择联锁有效(手动复位)或者联锁无效(自动复位)
联锁功能 复位动作 联锁设定输入(淡紫色)
有效 手动复位 选择PNP输出时:连接到+V
选择NPN输出时:连接到0V
无效 自动复位 开路

  • 使用联锁功能时,请务必确认危险区域内无操作人员。否则会引起重伤或死亡等事故。





联锁有效(手动复位)


  • 本装置即使入光,控制输出(OSSD1、OSSD2)也不会自动变为ON,本装置在入光状态时,通过复位〔测试输入/复位 输入开路→以PNP输出使用时连接+V,以NPN输出使用时连接0V→开路〕控制输出(OSSD1、OSSD2)变为ON。



选择PNP/NPN输出时
时间表
  • 安装复位按钮时,应能始终掌握整个危险区域,并且可在危险区域外进行操作。



联锁无效(自动复位)

  • 在本装置入光时,控制输出(OSSD1、OSSD2)会自动变为ON。



  • 在自动复位模式下使用本装置时,请务必使用安全继电器模块等防止安全输出遮断后的系统自动复位。(依据EN 60204-1)
使用手动控制器SFC-HC,可变更联锁条件。

测试输入功能



  • 在投光器的光入光状态下,使受光器的控制输出(OSSD1、OSSD2)强制的变为ON/OFF,确认正常工作的功能。
  • 根据测试输入/复位输入线(粉色)的配线,可以选择ON/OFF。





联锁功能有效(手动复位)时



联锁功能有效(手动复位)时



联锁功能有效(自动复位)时



联锁功能有效(自动复位)时
  • 测试输入有效时,控制输出(OSSD1、OSSD2)变为OFF。
  • 使用本功能,还可以在装置侧确认外来干扰引起的误动作或控制输出(OSSD1、OSSD2)及辅助输出的异常情况。
  • 以PNP输出时,测试输入/复位输入线(粉色)连接到+V(手动复位时,开路),即刻复位至正常工作状态。
  • 以NPN输出时,测试输入/复位输入线(粉色)连接到0V(手动复位时,开路),即刻复位至正常工作状态。
时间表
  • 请勿利用测试输入功能来使装有本装置的机械停止工作。否则可能会造成死亡或重伤。

大型应用指示灯功能



  • 根据大型应用指示灯输入1线(灰色)功大型应用指示灯输入2线(灰/黑色)的配线,可选择大型应用指示灯的亮起/熄灯。





  • 将大型应用指示灯输入1线(灰色)或大型应用指示灯输入2线(灰/黑色)配线到辅助输出线(黄绿/黑色)或光轴无效功能用灯输出线(红色)上,即可与各个输出联动。



与辅助输出联动使用的情况下/用作光轴无效功能用灯的情况下
使用手动控制器SFC-HC,可切换大型应用指示灯的工 作(亮起/闪烁/熄灯)设定。

辅助输出(非安全输出)



  • 作为非安全用途,本装置配备有辅助输出(黄绿/黑色)。投光器内配备有辅助输出。
辅助输出的设定 正常工作 锁定
投光停止 控制输出(OSSD1、OSSD2)状态
入光 遮光
OSSD的负逻辑
(出厂时的设定)
ON OFF ON ON



选择PNP输出时/选择NPN输出时
(注1): 外部设备监控功能在无效的情况下,辅助输出不能使用。详细内容,请参照下述的外部设备监控功能。
时间表
  • 请勿利用辅助输出来停止装置。否则可能会造成死亡或重伤。
使用手动控制器SFC-HC(另售),可变更辅助输出的动作。

各部分的名称和功能



投光器
<SF4C-F□(-J05)>



(注1):SF4C-F15(-J05) 未装备数字式异常指示灯(红色)。



<SF4C-H□(-J05)>



投光器〈SF4C-H□(-J05)〉

投光器

名称 功能/th>
动作指示灯
(红色/绿色)(OSSD)(注1)
动作时:亮起
[但、与控制输出(OSSD1/2)联动]
控制输出(OSSD1/2)OFF时:红色亮起
控制输出(OSSD1/2)ON时:绿灯亮起
测试输入指示灯
(橙色)〔TEST〕
测试输入有效时:亮起
测试输入无效时:熄灯
安全输入2指示灯
(橙色)〔S2〕
安全输入1有效时:亮起
安全输入1无效时:熄灯
安全输入1指示灯
(橙色)〔S1〕
安全输入2有效时:亮起
安全输入2无效时:熄灯
(注): 本装置本体上标有〔 〕内名称。
(注1): 动作指示灯因其颜色与控制输出(OSSD1/2)的ON/OFF状态联动而变化,所以本装置本体的标记为[OSSD]。



受光器
<SF4C-F□(-J05)>

受光器 〈SF4C-F□(-J05)〉
(注1):SF4C-F15(-J05) 未装备数字式异常指示灯(红色)。



<SF4C-H□(-J05)>

受光器 〈SF4C-H□(-J05)〉

受光器

名称 功能
OSSD指示灯
(红色/绿色)(OSSD)
控制输出(OSSD1/2)OFF时:红灯亮起
控制输出(OSSD1/2)ON时:绿灯亮起
功能设定指示灯
(橙色)〔FUNCTION〕
连接手动控制器时:闪烁
消隐功能有效时:亮起(注1)
联锁指示灯
(黄色)〔NTERLOCK〕
联锁有效时:亮起
联锁无效时:熄灯
光轴无效输入1指示灯
(橙色)〔MU1〕
光轴无效输入1有效时:亮起
光轴无效输入1无效时:熄灯
光轴无效输入2指示灯
(橙色)〔MU2〕
光轴无效输入2有效时:亮起
光轴无效输入2无效时:熄灯
(注): 本装置本体上标有〔 〕内名称。
(注1): 消隐功能需要使用手动控制器SFC-HC(另售)进行设定。

投・受光器共通

名称 機能
大型应用指示灯
(红色/绿色)(注1)
大型应用指示灯输入1有效时:红灯亮起
大型应用指示灯输入2有效时:绿色亮起
无效时:消灯
入光量指示灯
(橙色/绿色)〔STB〕
安定入光时:绿色亮起
不安定入光时:橙色亮起
遮光时:消灯(注2)
光轴对齐指示灯
(红色/绿色)〔RECEPTION〕
A 本装置上部所有光轴入光时:红灯亮起
本装置顶端光轴入光时:红灯闪烁
控制输出(OSSD1/2)ON时:绿色亮起
B 本装置中上部所有光轴入光时:红灯亮起
控制输出(OSSD1/2)ON时:绿色亮起
C 本装置中下部所有光轴入光时:红灯亮起
控制输出(OSSD1/2)ON时:绿色亮起
D 本装置下部所有光轴入光时:红灯亮起
本装置最下端光轴入光时:红灯闪烁
控制输出(OSSD1/2)ON时:绿色亮起
数字式异常指示灯(红色) 锁定时亮起并显示异常内容
异常指示灯(黄色)〔FAULT〕 出现异常时:亮起或闪烁
PNP指示灯(橙色)〔PNP〕 PNP输出设定时:亮起
NPN指示灯(橙色)〔NPN〕 NPN输出设定时:亮起
(注): 本装置本体上标有〔 〕内名称。
(注1): 使用手动控制器SFC-HC(另售),可变更大型应用指示灯的动作(亮起/闪烁/熄灯)设定。
(注2): 所谓遮光时,指检测区域内存在遮光物的状态。



  • 以“PSDI模式”使用本装置时,必须在本装置与机械之间构建适当的控制电路。详情请参阅所在国家或地区的相应规格、标准。
  • 在日本国内使用时,本装置不可用作冲压安全用设备。日本国内的冲压设备、切断机(切纸机)等请使用光幕传感器SF4D-□-01使用。
・本样本为产品选型指南,使用时,请务必阅读产品附带的使用说明书。
・出厂时已对投·受光器做出调整,请将序列号相同的投光器和受光器相组合使用。序列号标记在投光器及受器的铭牌上。
(型式名称的下方)
  • 开始作业时请务必进行检查,确保安全。
  • 请勿将本装置用于动作过程中无法通过急停开关紧急停止的机械。

    输出波形 [控制输出(OSSD1、OSSD2)ON时]



    • 本装置处于入光状态(ON状态)时,受光器的输出电路将会执行自诊断,因此,输出晶体管将会周期性地进入OFF状态。(参照下图)反馈OFF信号后,受光器会判断为输出电路正常。另外,如不反馈OFF信号,则受光器会判断为输出电路或者配线发生异常,控制输出(OSSD1、OSSD2)将会保持OFF状态。
    • 本装置的OFF信号可能会使机械发生误动作,因此连接时,请注意本装置所连接的机械的输入响应时间。



    以下关于功能的详细信息和注意事项请参考使用说明书(手册)。
    请在使用时仔细阅读使用说明书(手册)后正确使用本产品。

    ・安全输入功能
    ・外部设备监控器功能
    ・静音功能
    ・重启功能
    →样本下载页面
    →手册下载页面

    其他



    • 本产品为在工业环境下使用所开发、生产的产品。
    • 请勿将此设备用于 AGV 等移动设备。
    • 使用时请避开通电时的过渡状态(2s)。
    • 请勿在室外使用。
    • 请避免在蒸汽、灰尘等较多的场所中使用。
    • 请注意避免直接沾到稀释剂等有机溶剂和水、油、油脂。
    • 因种类而异,但是快速启动式和高频点灯式荧光灯的光可能会对检测产生影响,因此请注意避免直接入光。
    • 由于安全光幕传感器是树脂体,长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。



    关于手动控制器



    • 本装置可使用手动控制器SFC-HC(另售)来设定各项功能。各项功能中,最小检测物体的大小等与安全距离有关的内容可能会发生变化。设定各项功能时,请重新计算安全距离,安装时请确保大于安全距离的空间。未充分确保空间的情况下,在到达机械的危险部分之前,机械可能不会紧急停止,可能会造成死亡或重伤。
    关于使用手动控制器SFC-HC(另售)来设定功能的详情。
    请参照手动控制器所附带的使用说明书。

    故障排除简易确认表



    数字式异常指示灯 确认内容
    配线错误。
    受到较大的干扰。
    手动控制器发生设定错误。
    投、受光器的光轴数错误。
    <投光器亮灯>
    联锁设定输入线(淡紫色)及测试输入/
    复位输入线(粉红色)发生配线错误。
    <受光器亮灯>
    散射光入光。
    相互干渉。
    <投光器亮灯>
    安全输入1(灰色 )、安全输入2(灰/黑色)发生配线错。
    <受光器亮灯>
    控制输出1(黒)、控制输出2(白色)发生配线错误。
    输出极性设定线(屏蔽)发生配线错误。
    断线。与其他线发送短路。
    <使用外部设备监控功能时>
    所连接的外部设备(安全继电器等)发生配线错误。
    熔敷。规格范围外。
    <外部设备监控功能无效时>
    未连接辅助输出线(黄绿/黑色)与外部设备监控输入线(黄绿色)。
    辅助输出线(黄绿/黑色)发生断线、短路。
    使用SFCHC更改了辅助输出的设定。
    电源的配线、电压、容量发生异常。
    <投光器亮灯>
    光轴无效功能用灯输出线(红色)发生配线错误。
    光轴无效功能用灯超出规格范围。
    光轴无效功能用灯输出电路发生异常。
    <受光器亮灯>
    控制输出1(黑色)、控制输出2(白色)发生配线错误。
    控制输出1(黑色)、控制输出2(白色)中有过电流。
    投光器锁定。
    受到干扰等的影响。
    内部电路发生故障。
    同步+线(橙色)、同步-线(橙/黑色)发生配线错误。
    连接对象的光幕传感器发生异常。
    受光器锁定。
    选择自动复位时,测试输入/复位输入线(粉红色)处于开放状态。
    选择手动复位时,测试输入/复位输入线(粉红色)被连接到0V或者+V。
    详情请参照产品所附带的使用说明书。

    光泽面的影响



    • 本装置的安装部位上存在光泽面的情况下,安装本装置时请采取对策,避免使光泽面返回的反射光进入到受光器,或对光泽面进行处理(喷漆、遮蔽、粗面处理、更改材料等)。针对光泽面不采取对策的情况下,本装置可能无法进行检测,可能会造成死亡或重伤。
    • 安装本装置时,与金属制墙壁、地板、天花板、工件等和防护罩、面板、玻璃等的光泽面(光的反射率较高的一面)之间,请确保大于下述距离A的距离。



    型号 A
    SF4C-F□(-J05) 0.16m
    SF4C-H□(-J05)

    检测区域



    • 请采用以下构造:要到达机械的危险部分时,必须经过检测区域。另外,在机械的危险部分作业的情况下,请设计为以下构造:人体的一部分或全部均留在检测区域内。如未检测到人体,则可能会造成死亡或重伤。
    • 请勿用于反射型、回归反射型的配置。
    • 针对1个投光器(受光器),不能连接多个受光器(投光器)。



    正确的检测领域设定例

    正确的检测领域设定例

    错误的检测领域设定例

    错误的检测领域设定例

    安全距离



    • 请正确地计算安全距离,安装时,请务必在机械危险部分与本装置的检测区域之间确保大于安全距离的间隔。(关于计算公式,请确认最新的规格。)弄错安全距离的计算方法,或未充分确保间隔的情况下,在到达机械的危险部分之前,机械可能不会紧急停止,可能会造成死亡或重伤。
    • 实际设计系统之前,请参照本装置使用当地的相应规格,并安装本装置。



    • SF4C系列的最小检测物体的大小因是否使用浮动消隐功能而异。请根据正确的最小检测物体的大小,按照正确的计算公式,求出安全距离。
      使用浮动消隐功能时,最小检测物体的大小
        未设定 设定(注1)
      1光轴 2光轴 3光轴
      SF4C-F□ ø14mm ø24mm ø34mm ø44mm
      SF4C-H□ ø25mm ø45mm ø65mm ø85mm
      (注1): 关于浮动消隐功能的详情,请参照样本。
      →样本下载
    • 人体垂直侵入(通常)本产品的检测区域时,使用以下计算公式来求出安全距离。
      侵入方向为非垂直方向时,请务必确认相关规格(地区、机械的规格等)。
    EN ISO 13855 / ISO 13855 / JIS B 9715时

    相对于检测区域,侵入方向为垂直方向时
    <最小检测物体在ø40mm以下时>

    • 计算公式(1) S=K×T+C

    S: 安全距离(mm)
    检测领域的线上(表面)与机器危险部从检测领域到最近场所之间所需的最小距离。
    K: 人体或者物体的侵入速度(mm/s)
    通常按照2,000(mm/s)来计算。
    T: 整个装置系统的反应时间(s)
    T=Tm+TSF4C
    Tm:机械的最大停止时间(s)
    TSF4C:本装置的反应时间(s)
    C: 根据本装置的最小检测物体求出的追加距离(mm)。
    但是,C应不足0。
    C=8×(d-14)
    d:最小检测物体的直径(mm)
    计算安全距离S时,分为以下五种情况。
    首先,在上述计算公式中按照K=2,000(mm/s)进行计算。将此时的计算结果分为1)S<100、2)100≦S≦500三种情况。计算结果为3)S>500时,在上述计算公式中按照K=1,600(mm/s)重新进行计算,并将此时 的计算结果分为4)S≦500、5)S>500两种情况。详情请参照产品所附带的使用说明书。
    在「PSDI模式」下使用本装置时,需要计算不同于上述 内容的安全距离S。详情请参照所在国家和地区的相应规格、规定。

    <最小检测物体大于ø40mm时 >

    • 计算公式(1) S=K×T+C

    S: 安全距离(mm)
    K: 人体或者物体的侵入速度(mm/s)
    按照1,600(mm/s)进行计算。
    T: 整个装置系统的反应时间(s)
    T=Tm+TSF4C
    Tm:机械的最大停止时间(s)
    TSF4C:本装置的反应时间(s)
    C: 根据本装置的最小检测物体求出的追加距离(mm)。
    C=850(mm)(恒定)

    ANSI B11.19时

    • 计算公式(2) S=K×(TS+TC+TSF4C+Tbm)+Dpf

    S: 安全距离(mm)
    检测区域的线上(面上)和机械的危险部分之间,从检测区域到最近场所所需要的最低限度的距离。
    K: 侵入速度[根据OSHA,推荐值为63(inch/s)≒1,600(mm/s)]。
    ANSI B11.19未对侵入速度做出定义。要确定所适用的K的值时,请考虑包括作业人员身体能力在内的所 有因素。
    TS: 根据最终停止的控制因素(气阀)所测得的机械的停止时间(s)
    TC: 机械制动器工作时所需要的机械控制电路的最大反应 时间(s)
    TSF4C: 本装置的反应时间(s)
    Tbm: 根据制动器监控所允许的追加停止时间(s)
    机械上装备有制动器监控的情况下,使用以下计算公式。
    Tbm=Ta-(TS+TC)
    Ta:制动器监控设定时间(s)
    机械上未装备制动器监控的情况下,建议将(TS+TC)的20%以上设为追加停止时间。
    Dpf: 根据本装置的最小检测物体求出的追加距离(mm)
    Dpf=61.2mm(SF4C-H□)、
    23.8mm(SF4C-F□)
    [Dpf=3.4×(d-0.276)(inch)≒3.4×(d-7)(mm)
    d:最小检测物体的直径0.985(inch)≒25(mm)(SF4C-H□)
    最小检测物体的直径0.522(inch)≒14(mm)(SF4C-F□)]

手机/微信:13242449659电话:0755-89355351 QQ:842471885 邮箱:842471885@qq.com
