SPECTRAL SCIENCE努美 Micro-g TMC光学平台支撑系统
简要描述：TMC光学平台支撑系统，Micro-g光学平台支撑系统是CleanTop光学平台和面包板的理想选择。它有包括高度、承重能力和隔振性能在内的多种配置选项。
TMC光学平台支撑系统Micro-g
TMC为我们的CleanTop光学平台和面包板提供各种各样的支腿系统。
通常，光学平台和面包板放置在通过拉杆连接在一起的气动或刚性支架上。这是我们Micro-g系列的支撑系统。
对于极其敏感的应用，特别是低于5 Hz的地板振动，我们推荐使用主动压电和混合解决方案 - STACIS III和LaserTable-Base。
TMC光学平台支撑系统Micro-g
Micro-g光学平台支撑系统是CleanTop光学平台和面包板的理想选择。它有包括高度、承重能力和隔振性能在内的多种配置选项。
大多数顶部最好选择由带有拉杆的四柱系统支撑，但对于那些长度超过10英尺（3米）的顶部，我们建议使用6柱系统。除了更高的承重能力之外，顶部的结构特性还通过额外的支撑点得到了增强。
如果支柱之间需要开放式通道，则可以选择Micro-g独立式支柱来代替带有拉杆的支柱。虽然一般配置为4和6条支腿，但其他配置可包括3和5条支腿。独立支柱为相对于光学顶部的支柱定位提供了最大的灵活性。
隔振性能
有三个阻尼/隔振级别。为具有移动平台或机器人运动的应用选择最大振动衰减或主动阻尼。
*刚性非隔振支架没有额外的隔振性能，不包括在这些图中。

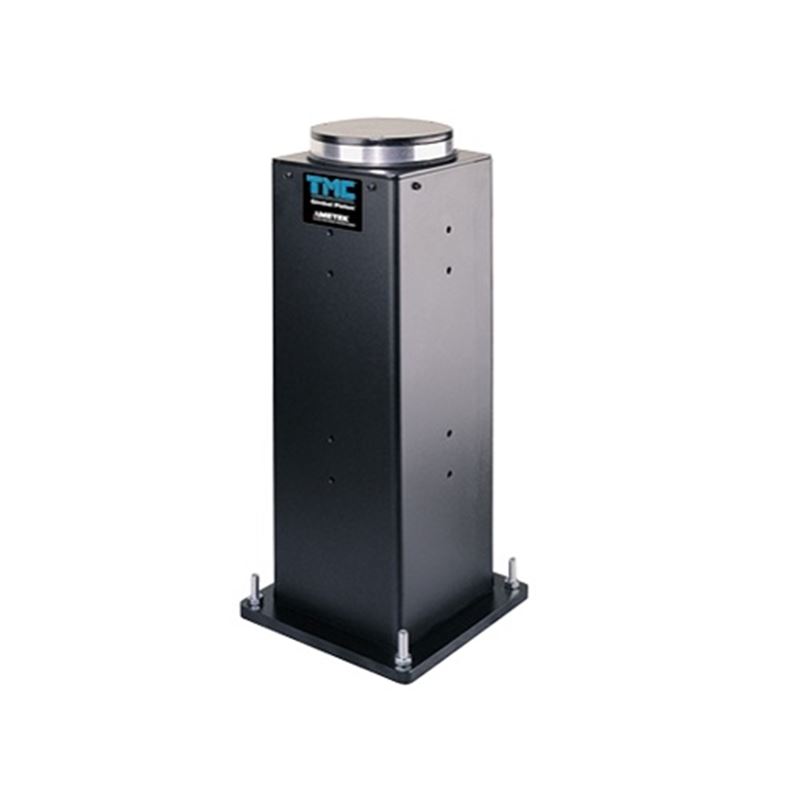

Gimbal Piston空气隔振

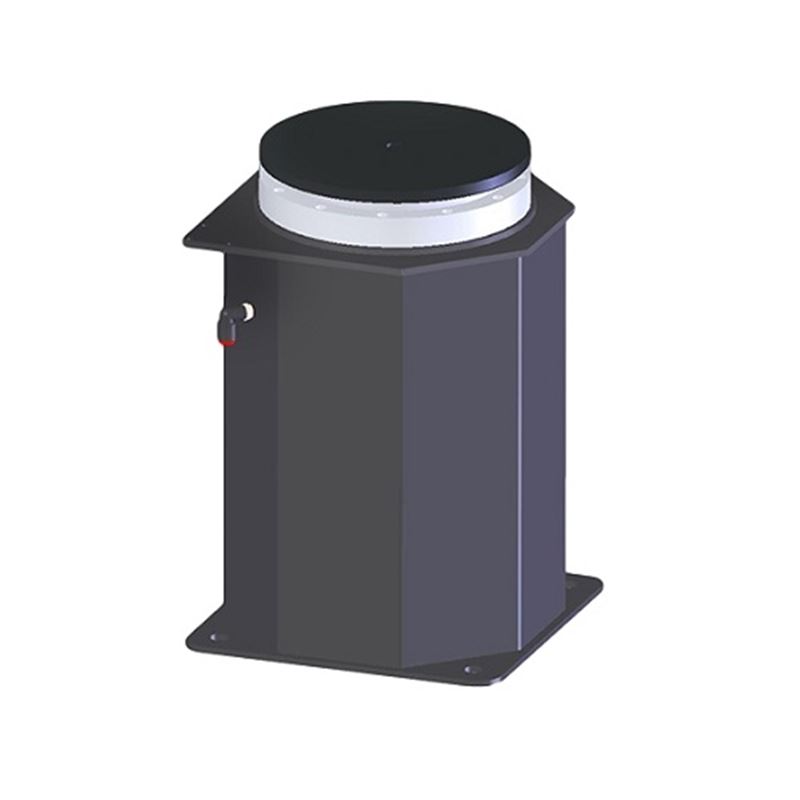

MaxDamp高阻尼空气隔振
如何选择
选择支撑类型
Micro-g为您提供了一种极为方便和经济的途径来获取用于支撑光学平台或其他大型工作台的设备。*特的Micro-g设计让您可以自定义基本功能，而无需支付额外的定制价格和等待漫长的交货。一共有六类选件，方便的选择图表可帮助您构建用于订购的部件号。系统也可以根据需要轻松升级 - 可以将调平支架转换为隔振器或添加脚轮。
选择
隔振器/调平柱 - 如果您需要隔振，我们的隔振器特别是在实际、低输入水平下可提供业内*好的被动垂直和水平减振性能。
如果只需要刚性非隔振支架，TMC提供了一个经济的调平安装选项，它带有坚固的可调节千斤顶螺钉，可提供+2 1/2和-0英寸（+62和 - 0毫米）的行程。您可以在以后将系统升级到全隔振性能，总成本仅略高于您最初选择此版本的成本。
载重能力 - 根据您工作台和机载设备的重量，您可以选择载重能力为1,400、4,000、6,000、10,000或15,000磅（分别为600、2,000、3,000、4,500或7,000千克）的支撑系统。定制系统可以从标准组件进行配置，以支撑几乎任何结构。
高度 - 支柱有七个标准高度：12、16、18、22、24、28和32英寸（分别为300、400、450、550、600、700和800毫米） - 尽管并非所有尺寸都适用于所有载重能力。考虑设备组件的工作台厚度和高度，请选择具有所需工作高度的支柱尺寸。从地面到台面的人体工程学距离为36英寸（900毫米）。
拉杆 - 出于安全原因，建议使用拉杆。当您选择脚轮或想要升级到脚轮时，必须考虑拉杆。如果您需要不断进入工作台下方的区域，独立式支撑底座可提供足够的稳定性。
脚轮 - TMC的可选脚轮采用坚固耐用的重型设计，可轻松移动安装好的工作台。工作台定位后，脚轮缩回以在设备操作期间与地面牢固接触。与其他Micro-g功能一样，它们可以在一开始时就集成在设备中，或者如果您选择升级，也可在稍后购买。脚轮在最小承重能力的支柱上从外部缩回，在中等承重能力的支柱上从内部缩回，而最高承重能力的支柱无脚轮。高度不到18英寸的支柱无脚轮。
配置 - 最常见的是简单的四柱框架配置；然而，根据支撑结构的尺寸和形状以及机载设备的重量和位置，可能需要选择另一种多支撑系统。对于不寻常尺寸的顶部或如果您对您的方法有任何疑问，请致电我们。
订购
1、确定是否需要隔振或只需要刚性、非共振支架。
2、确定是否要使用脚轮、拉杆。 脚轮不能用于独立式支柱，也不能用于2500磅的支柱。
3、在订购表的左栏中找到所需支撑的光学顶部的尺寸，从相应的列中选择支腿系统编号。
4、通过比较载重能力与光学顶部重量加设备负载，确保支架具有足够的载重能力。
●顶部重量等于顶部面积乘以光学顶部尺寸表底部的重量因子
●总有效载荷应落在隔振器载重能力的25％至75％之间。
●通常，8英寸（200毫米）和12英寸（300毫米）顶部需要13或14个系列支腿、4个支柱系统。
5、根据所需的工作台表面高度和光学顶部的厚度，将高度代码（H）分配给目录号，通常36英寸高是指置于工作表面上。
6、带有耐磨板的调平底板是13、14和16系列的选件。 如果您的地面不是非常平整，这些选件可能会很有用。
●若要*定调平底板，目录号的第四位数字应为“4"。如果需要普通底板，那么第四位数字应为“3"
●例如，将16-143-00更改为16-133-00
7、如果订购4和6套隔振器，标准高度控制阀将包括在内，例如，14-426-35将包括四个隔振器、脚轮、拉杆和控制阀。
8、订购单个支柱时，必须*定高度控制阀。 从高度控制阀套件订购表中选择阀门套件。
●注意，如果组合4个以上的支柱，则必须添加后缀，例如14-134-00中的8，正确的阀门套件是SV14-8）。
9、如有疑问或需要特殊配置，请联系努美科技。
四柱系统的订购表
型号结构
示例型号：14-425-35
|
代码 |
14 |
425 |
35 |
|
代码说明 |
前缀 |
脚轮和高度 |
后缀 |
|
支撑类型、横截面尺寸和承重能力 |
长度和宽度 |
||
|
示例型号说明 |
Gimbal Piston |
22英寸高 |
50 x 30英寸 |
前缀和后缀表
下面我们根据顶部尺寸提供了我们推荐的系统尺寸和承重能力
|
工作台顶部尺寸 WxL |
推荐的支撑系统 WxL |
承重能力 |
前缀代码 |
后缀代码 |
|
|
英寸（毫米） |
英寸（毫米） |
刚性支架 |
Gimbal Piston |
||
|
30 x 36 |
20 x 26 |
1400 |
11 |
12 |
28 |
|
30 x 48 |
20 x 35 |
1400 |
11 |
12 |
29 |
|
30 x 60 |
20 x 40 |
1400 |
11 |
12 |
24 |
|
30 x 72 |
15 x 40 |
4000 |
13 |
14 |
14 |
|
30 x 96 |
15 x 50 |
4000 |
13 |
14 |
15 |
|
30 x 120 |
15 x 60 |
4000 |
13 |
14 |
16 |
|
36 x 48 |
26 x 35 |
1400 |
11 |
12 |
89 |
|
36 x 60 |
26 x 40 |
1400 |
11 |
12 |
84 |
|
36 x 72 |
20 x 40 |
4000 |
13 |
14 |
24 |
|
36 x 96 |
20 x 50 |
4000 |
13 |
14 |
25 |
|
36 x 120 |
20 x 60 |
4000 |
13 |
14 |
26 |
|
40 x 60 |
26 x 35 |
4000 |
13 |
14 |
89 |
|
40 x 80 |
26 x 40 |
4000 |
13 |
14 |
84 |
|
40 x 120 |
26 x 60 |
4000 |
13 |
14 |
86 |
|
48 x 60 |
30 x 35 |
4000 |
13 |
14 |
39 |
|
48 x 72 |
30 x 40 |
4000 |
13 |
14 |
34 |
|
48 x 96 |
30 x 50 |
4000 |
13 |
14 |
35 |
|
48 x 120 |
30 x 60 |
4000 |
13 |
14 |
36 |
|
48 x 144 |
30 x 70 |
4000 |
13 |
14 |
37 |
|
59 x 60 |
40 x 35 |
4000 |
13 |
14 |
49 |
|
59 x 72 |
40 x 40 |
4000 |
13 |
14 |
44 |
|
59 x 80 |
40 x 40 |
4000 |
13 |
14 |
44 |
|
59 x 96 |
40 x 50 |
4000 |
13 |
14 |
45 |
|
59 x 120 |
40 x 60 |
4000 |
13 |
14 |
46 |
|
59 x 144 |
40 x 70 |
4000 |
13 |
14 |
47 |
*4000磅的承重能力需要6英寸横截面支柱。1400磅的承重能力系统具有4英寸横截面支柱。
脚轮和高度代码表
|
高度* |
脚轮 |
|
|
是 |
否 |
|
|
12英寸/305毫米 |
- |
412 |
|
16英寸/406毫米 |
- |
413 |
|
18英寸/457毫米 |
424 |
414 |
|
22英寸/559毫米 |
425 |
415 |
|
24英寸/610毫米 |
426 |
416 |
|
28英寸/711毫米 |
427 |
417 |
|
32英寸/813毫米 |
428 |
418 |
*4英寸横截面支柱只能是28英寸（711毫米）和更高。
六柱系统的订购表
型号结构
示例型号：14-625-35
|
代码 |
14 |
625 |
35 |
|
|
前缀 |
脚轮和高度 |
后缀 |
|
支撑类型 |
长度和宽度 |
||
|
示例型号说明 |
Gimbal Piston |
22英寸高 |
50 x 30英寸 |
前缀和后缀表
下面我们根据顶部尺寸提供了我们推荐的系统尺寸和承重能力。请注意，L尺寸约为框架总长度的一半。
|
工作台顶部尺寸WxL |
推荐的支撑系统WxL |
承重能力 |
前缀代码 |
后缀代码 |
|
|
英寸（毫米） |
英寸（毫米） |
刚性支架 |
Gimbal Piston |
||
|
48 x 120 |
30 x 30 |
6000 |
13 |
14 |
33 |
|
48 x 144 |
30 x 40 |
34 |
|||
|
48 x 168 |
30 x 50 |
35 |
|||
|
48 x 192 |
30 x 60 |
36 |
|||
|
59 x 120 |
40 x 30 |
43 |
|||
|
59 x 144 |
40 x 40 |
44 |
|||
|
59 x 168 |
40 x 50 |
45 |
|||
|
59 x 192 |
40 x 60 |
46 |
|||
脚轮和高度代码表
|
高度* |
脚轮 |
|
|
是 |
否 |
|
|
12英寸/305毫米 |
622 |
612 |
|
16英寸/406毫米 |
623 |
613 |
|
18英寸/457毫米 |
624 |
614 |
|
22英寸/559毫米 |
625 |
615 |
|
24英寸/610毫米 |
626 |
616 |
|
28英寸/711毫米 |
627 |
617 |
|
32英寸/813毫米 |
628 |
618 |
独立式支柱的订购表
单柱系统订购表
|
目录号 |
H |
A |
C |
承重能力 |
|||||
|
Gimbal Piston |
刚性支柱 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
磅 |
千克 |
|
14-142-00 |
13-142-00 |
12 |
305 |
6 |
152 |
0.5 |
13 |
1000 |
500 |
|
14-143-00 |
13-143-00 |
16 |
406 |
||||||
|
14-144-00 |
13-144-00 |
18 |
457 |
||||||
|
14-145-00 |
13-145-00 |
22 |
559 |
||||||
|
14-146-00 |
13-146-00 |
24 |
610 |
||||||
|
14-147-00 |
13-147-00 |
28 |
711 |
||||||
|
14-148-00 |
13-148-00 |
32 |
813 |
||||||
|
16-143-00 |
可提供非标准 解决方案 |
16 |
406 |
8 |
203 |
- |
- |
2500 |
1000 |
|
16-145-00 |
22 |
559 |
|||||||
|
16-147-00 |
28 |
711 |
|||||||
注意： 独立式支柱与可伸缩脚轮不相容。12英寸支柱不包含底板。
高度控制阀门套件订购表
该套件包括3个阀门和足够的管道，以覆盖*定数量的支柱。
|
目录号 |
阀门套件 |
|
SV14 |
用于四个14系列支柱的标准14系列套件 |
|
SV14-X |
用于超过四个14系列支柱的套件。X是支柱的数量 |
|
SV16 |
用于4个16系列支柱的标准16系列套件 |
|
SV16-X |
用于超过四个16系列支柱的套件。X是支柱的数量 |
