Labsphere蓝菲光学 VGI 杂散光测试系统
Labsphere蓝菲光学 VGI 杂散光测试系统
本系统是针对镜头的杂散光系数定制的杂散光测试系统，系统符合GB/T10988 标准的测试要求

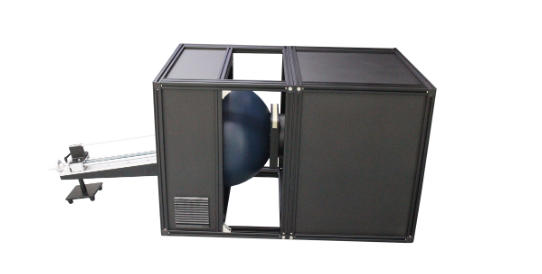

本系统是针对镜头的杂散光系数定制的杂散光测试系统，系统符合GB/T10988 标准的测试要求，可以实现客户自行对产品进行杂散光测试和检验。系统采用积分球均匀光源、黑色光阱积分球、导轨系统、相机配置。均匀光源可以按照国标大于1000：1 的亮度对比度，可以保证测试结果准确度，使用专利技术的大视场均匀光源结构。

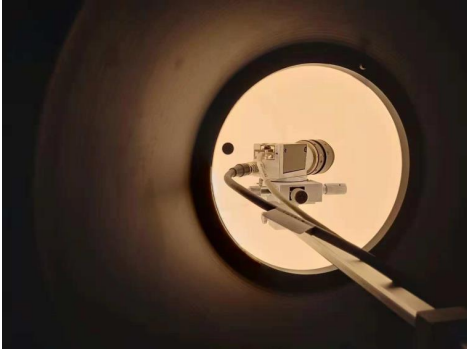

主积分球与光阱积分球分离，样品及导轨置于光阱积分球开口，光阱对面的开口放置客户指定灯具，或者使用亮度均匀光源积分球。旋转相机及镜头，使光源的像位于视场的某个位置，然后拍照，得到的图像供软件分析图像的灰度值。经过分析给出报告。计算结果为照度比。
组成
-
主球：大视场均匀光源白光积分球，球内壁 Spectraflect 97%高漫反射率涂层用于实现匀化效果
-
光学环境选配一：3000K-6000K LED 色温可调，照度大5000lux
光学环境选配：卤钨灯宽光谱，3000K/大于5000lux
-
高精度直流电源&照度监控功能
-
背景：配置固定光阱或者黑色吸光黑箱模拟暗背景
-
滑动导轨：用于移动相机用于不同位置测试
-
相机：12位2448 px x2048px千兆网口转USB口
-
测试软件：VGI
规格参数
| VGI杂散光测试系统 | 光源选择一 | 卤钨灯宽光谱光源 |
| 光源选择二 | LED高低色温可调光源 | |
| 光源选择三 | 大视场均匀光源白光积分球 | |
| 积分球 | 积分球内壁采用Spectraflect 97%漫反射涂层用于匀化效果 | |
| 光源环境 |
卤钨灯：3000K/2856K LED：3000-6000K 可以根据实际需求定制其他光谱 |
|
| 电源 |
自配高精度直流电源 照度监控功能 |
|
| 测试装置 |
相机12位 2448*2048px 千兆网口转USB口 C-Mount 最大灰阶4096 可以格局实际需求选配相机或者探测器 |
|
| 导轨 |
水平手动移动导轨，大于500mm移动距离 手动X&Y轴二维镜头安装样品台 |
|
| 黑板直径 | 5cm,可以根据实际需求定制 | |
| 软件 |
照度设置自动匹配功能 色温设置自动匹配功能 手动获取黑斑和白班照度VGI测试 自动黑斑和白班照度VGI测试获取 自动报告导出功能 |
蓝菲光学（Labsphere）是公认的校准光源的领导者。VGI 测试，有两种国标，分别是 JB/T8248.4-1999 机械行业标准，GB10988-2009 质监局国标。两个标准里都要求使用积分球来测试杂散光。国际标准为 ISO9358-1994. GB10988-2009 为质检总局和国标委员 会发布的标准，标准中提到了多种检测方法，首推积 分球方法。 杂散光系数：该标准中，定义为在均匀亮度的扩展视场中放置一个黑斑，经被测样品成像后，其像中 心区域上的光照度与移去黑斑放上白斑后在像面上同 一处的光照度之比。VGI以百分比表示。
组成：
• 主球：大视场均匀光源白光积分球，球内壁Spectraflect 97%高漫反射率涂层用于实现匀化效果；
• 光学环境选配一：3000K-6000K LED 色温可调，照度大于 5000lux；光学环境选配二：卤钨灯宽光谱，3000K/大于5000lux；
• 高精度直流电源&照度监控功能；
• 背景：配置固定光阱或者黑色吸光黑箱模拟暗背景；
• 滑动导轨：用于移动相机用于不同位置测试；
• 相机：12 位 2448 px x2048px 千兆网口转 USB口；
• 测试软件：VGI；
特点和应用
本系统是针对镜头的杂散光系数定制的杂散光测试系统，系统符合GB/T10988 标准的测试要求，可以实现客户自行对产品进行杂散光测试和检验。系统采用积分球均匀光源、黑色光阱积分球、导轨系统、相机配置。均匀光源可以按照国标大于1000：1 的亮度对比度，可以保证测试结果准确度，使用专利技术的大视场均匀光源结构。主积分球与光阱积分球分离，样品及导轨置于光阱积分球开口，光阱对面的开口放置客户指定灯具，或者使用亮度均匀光源积分球。旋转相机及镜头，使光源的像位于视场的某个位置，然后拍照，得到的图像供软件分析图像的灰度值。经过分析给出报告。计算结果为照度比。
LED进行老化，以及通过内部自带的散热装置，保证系统输出良好的稳定性。此外，通过自带高精度的亮度/照度监控器，可以实时观测亮度输出情况。均匀性：内置优化结构和尺寸设计的积分球，以及高
漫反射率的涂料，提升了光源的反射次数从而提升均匀性达到99%以上。
