Sintec新特  FlexiRay®激光传输光纤

FlexiRay®系列产品非常适用于高亮度、高光束质量的高功率光纤电缆的传输。FlexiRay®系列高功率光缆专有的连接头设计使其可以传输更高的功率。

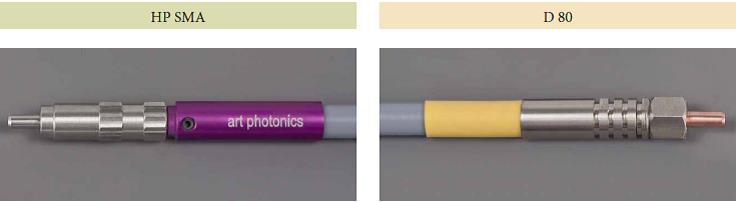

   高功率HP-SMA连接头和D80冷却头,灵活用于高功率和高高亮度的激光光束传输

    FlexiRay®系/static/upload/image/列产品非常适用于高亮度、高光束质量的高功率光纤电缆的传输。FlexiRay®系列高功率光缆专有的连接头设计使其可以传输更高的功率。这种特殊的设计保证了高功率密度传输的长寿命,同时保持连接头较低的温度。非常适用于金属、塑料材料的激光焊接、激光切割和打孔,材料表面处理,医疗激光功率传输,激光光谱仪,激光测距等。

    应用:

  •             金属和塑料的激光焊接

  •             激光切割和打孔

  •             材料表面处理

  •             医疗激光功率传输

  •             激光打靶和激光测距

  •             激光光谱仪

    FlexiRay®光纤与普通光纤的比较

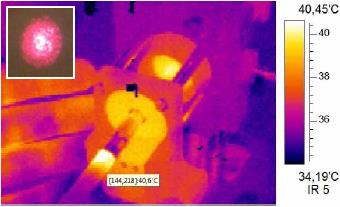

                FlexiRay®光纤的红外成像图(定制二氧化硅光纤结构和HP连接器,不包含光模消除器和散热器)
  •                             纤芯- 200μm; NA=0.22

  •                             连接器– HP-SMA (高功率SMA)

  •                             1.5m高功率光纤传输,半导体激光波长λ = 1.47μm,输出功率53W

  •                             通电15min后连接器与热电堆的温度测量:

  •                             输入端– 43°C,输出端– 36.6°C

  •                             插入:可视化输出光束53W

                普通光纤的红外成像图(输出端包含光模消除器和散热器)
  •                             纤芯- 200μm; NA=0.22

  •                             连接器– HP-SMA

  •                             光模消除器吸收包层模,但切断光纤传输后,λ=1.47μm时输出功率为33W–提供相同的光束剖面

  •                             输出功率33W通电3min后连接器与热电堆的温度测量:输入端– 44°C,输出端– 78°C

  •                             插入:可视化输出光束33W

    标准参数:

                光谱范围, μm                 0.18–1.2μm (UV-VIS)或0.35–2.4μm (Vis-NIR)
                高纯二氧化硅纤芯                 100; 200; 400; 600; 800; 1000; 1200; 1500μm
                数值孔径NA                 0.22 ± 0.02 (全接收角25°) 0.12 ± 0.02 (全接收角14°)
                光纤涂层                 尼龙,四氟乙烯,丙烯酸酯, Al, Cu
                光纤保护套管                 PVC涂层不锈钢线圈,保护二氧化硅纤芯
                连接器类型                 HP-SMA (高功率SMA); D-80
                工作温度                 -40°C到+600°C (Cu涂层)
                光纤长度, m                 1.5 & 3 (可选:从5cm到50m)
                MCS光纤捆绑                 3, 7, 19, 37, 64
